一、LA1711通用传感器接口模块概述

　　LA1711型通用传感器接口模块（以下简称模块），用于连接各种标准二线开关量电流型感温电缆、感烟探测器、感温探测器及手动报警按钮等。

　　本产品接线方便牢靠，外形小巧美观，可自动对所连接的受监测信号输入线进行监测，并通过指示灯和信号端子给出状态指示。

二、LA1711通用传感器接口模块特点

　　(1)具有线路断路检测功能

　　(2)可以直接安装在预埋盒中

　　(3)对于电流小于100uA的接口，可并联16只接入该模块

　　(4)内置产品的ID码

　　(5)采用软硬件滤波技术，提高了模块的抗干扰能力

　　(6)二总线制，无极性

　　(7)PCB板全密封防护工艺

三、LA1711通用传感器接口模块技术参数

工作电压	总线 15～28V脉冲电压，电源电压DC(21V-28V)
总线监视电流	≤0.8mA  ≤2.6mA
总线动作电流	P1+、 N1-端监视电流：＜1.7mA(故障) 1.9～8.0mA（正常）；＞9mA（报警）
线制	无极性二总线连接；电源采用有极性二线连接
温度	-10℃～55℃
相对湿度	≤95%RH，不凝露
外形尺寸	61mm×61mm×20.5mm（不含防护罩）
指示灯状态	巡检指示灯：巡检时闪亮，绿色； 火警指示灯：报警常亮，红色；故障指示灯：故障时常亮，黄色

四、LA1711通用传感器接口模块结构特征和工作原理

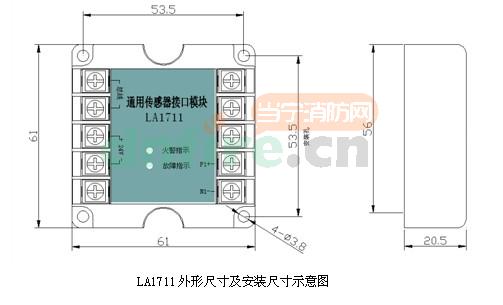

　　(1) 模块的外形尺寸及安装尺寸如图所示



　　(2)工作原理

　　本产品内置功能强大的微处理器，通过在其内部固化的运算程序，监视各种标准二线开关量电流型感温电缆、感烟探测器、感温探测器及手动报警按钮等，当工作电流超过预定电流值时模块即认为接收到火警信号，经分析确认后模块进入火警状态并将报警信息传给控制器，实现报警。

五、LA1711通用传感器接口模块安装与布线

　　警告：安装设备之前，请切断回路的电源。

　　安装方法

　　模块可采用布线管明装或布线管暗装两种方式。布线管暗装时，可将模块安装在86H50型标准预埋盒内，再装上盖板；布线管明装时，模块安装在端子箱内。如图所示



SAN1800型输入输出模块

　　(2)接线方法

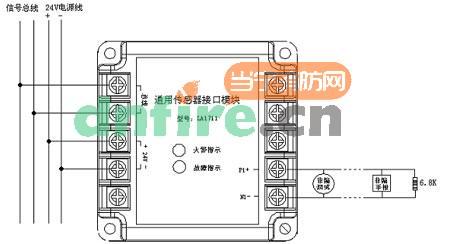

　　接线方式如图所示



　　(3)布线要求

　　总线(BUS)采用RVS-2x1.0mm²或1.5mm²线；DC24V电源线采用BV-2x1.5mm²或2.5mm²线,正极为红色，负极为黑色；输入线采用RVS-2x1.0mm²或1.5mm²线。穿金属管（线槽）或阻燃PVC管敷设。

六、LA1711通用传感器接口模块使用与操作

　　编码操作：可利用本公司生产的手持编码器LA1930进行现场编码，编码时将编码器的两个夹子分别与总线两个端子连接，打开手持编码器电源，输入要写入的地址码（地址码范围必须是：1－242，同一回路的地址码唯一），按下“写码”键，如果编码成功，在发送完地址码后，编码器的数码管上将会显示所发的地址号，如果编码失败，编码器在发送完地址码后，数码管上会显示“FAL”以提示编码失败。
具体设置步骤和方法请参见《LA1930手持编码器使用说明书》。

七、LA1711通用传感器接口模块搬运和储存

　　设备运输、搬运、储存均须在包装状态下进行，装卸过程要轻拿轻放，防止碰撞损坏。存储环境应保持通风、干燥，切忌露天存放。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	LA1711
[名称]	输入模块
[工作电压]	总线15-28V 脉冲电压DC24V(21V-28V)
[工作电流]	总线静态电流：≤0.8mA 总线报警电流：≤1.0mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	61mm×61mm×20.5mm
[重量]	80g
[使用类别]	通用
[别名]	LA1711接口模块
