一、TX3213输出模块概述：

TX3213输出模块(以下简称模块)，用于总线制消防广播系统中消防广播间的切换控制。
特点
(1) 有消防广播传输线故障检测功能，广播线路短路断路时模块向控制器发送故障信号；
(2) 电子编码方式，可由电子编码器直接编址，工程调试简便可靠；
(3) 一体化的结构设计，接触可靠、便于施工。

二、TX3213输出模块技术特性：

(1) TX3213输出模块工作电压：
总线电压：总线24V   允许范围：16V～28V
电源电压：DC24V     允许范围：DC20V～DC28V
(2) 工作电流：
总线监视电流≤1mA       总线启动电流≤2mA
电源监视电流≤5mA       电源启动电流≤20mA
(3) 输出容量：每只模块最多可带负载60W
(4) 动作指示灯：红色(动作时常亮)
(5) 巡检指示灯：绿色(巡检时闪亮)
(6) 编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
(7) 线制：与控制器的信号二总线和电源二总线连接；两根扬声器线及总线式消防广播输入线
(8) 使用环境：
温    度：-10℃～+55℃
相对湿度≤95%，不凝露
(9) 外形尺寸：64mm×64mm×23mm(不含透明罩)
(10) 壳体材料和颜色：ABS，米黄
(11) 重量：约75g(含透明罩)
(12) 执行标准：GB 16806-2006

三、TX3213输出模块结构特征与工作原理：

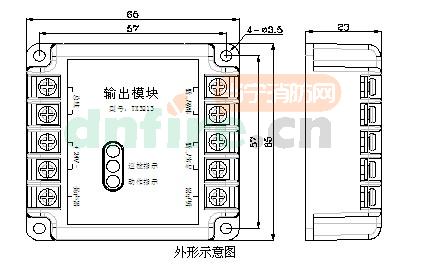

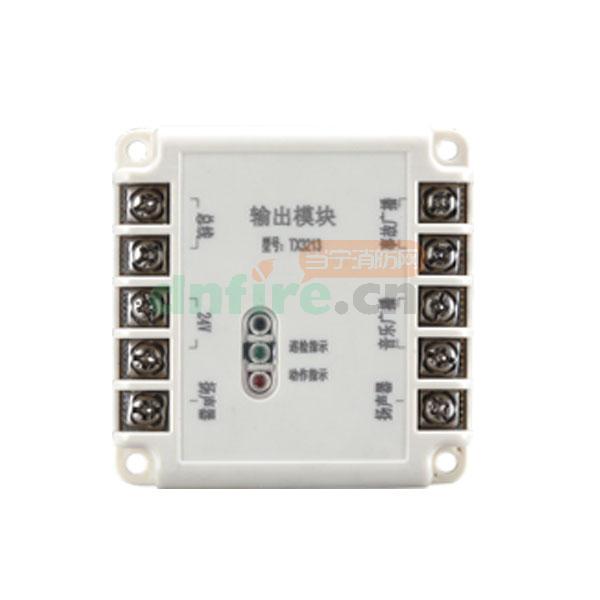

(1) TX3213模块外形示意图如图所示。

(2) 工作原理
模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输入输出线路故障检测、输出控制、输入信号逻辑状态判断、状态指示灯控制。模块接收到火灾报警控制器的启动命令后，吸合继电器，现场音箱切换到消防广播（事故广播），并点亮指示灯，表明切换成功。

四、TX3213输出模块安装与布线：

警告：
安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。
在广播音箱的末端（远离模块端）必须并联一个20kΩ/2W的终端电阻（具体接线方法见应用方法）。
(1) 安装前应首先检查外壳是否完好无损，标识是否齐全。

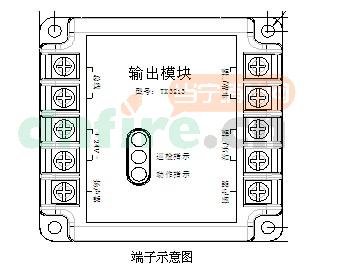

(2) 模块端子示意图如图所示。接线说明如下：
24V：DC24V电源。
总线：信号总线输入端，无极性。
事故广播：消防广播线输入端子。
音乐广播：正常广播线输入端子（不接可悬空）。
扬声器：与广播音箱连接的输出端子。

(3) 布线要求:总线(BUS)采用RVS-2X1.0 mm2 或1.5mm2线；DC24V电源线采用BV-2X1.5 mm2 或2.5mm2 线，正极为红色，负极为黑色；广播线及扬声器线均采用BV线，截面积≥1.0mm2。穿金属管（线槽）或阻燃PVC管敷设。
注：本模块应安装与配电箱或联动设备控制箱内，可安装与我公司为其配套生产的模块箱内，

五、TX3213输出模块使用及操作：

编码操作：可利用本公司生产的手持电子编码器进行现场编码，编码时将编码器与总线端子连接，输入模块的地址编码（1－242），按下“写码”键即可。编码器具体使用参见编码器使用说明。

六、TX3213输出模块应用方法：

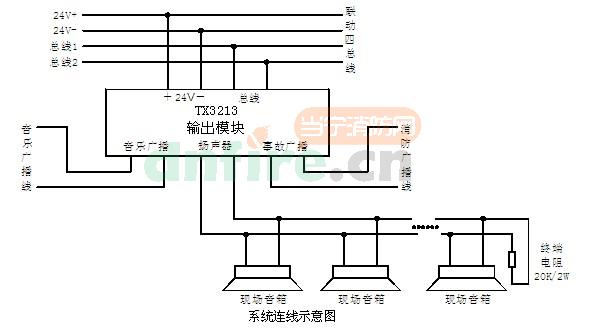

模块在总线制消防广播系统中的应用方法如图所示。


七、TX3213输出模块注意事项：

(1) 音箱配接建议使用本公司具有隔离直流分量功能的专用消防广播音箱。
(2) 模块投入运行后应定期检查，建议至少每半年进行一次功能试验。
