一、JTW-LD-SF500/85C缆式线型感温火灾探测器概述

　　JTW-LD-SF500/85C缆式线型感温火灾探测器(以下简称探测器)主要由信号处理单元（微电脑处理器）、感温线（电）缆、接续部件（终端盒）组成。探测器具有良好的环境适应性，能够近距离或贴近保护，在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作，所以被广泛地应用在仓库、货场、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报。

二、JTW-LD-SF500/85C缆式线型感温火灾探测器工作原理及特点

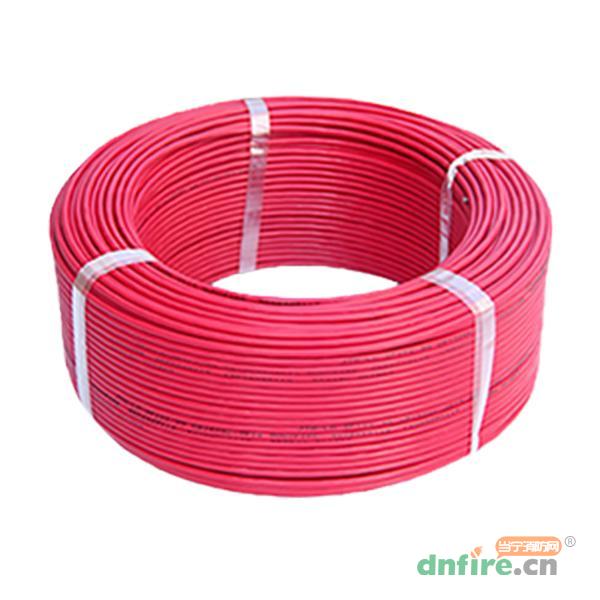

　　探测器的感温线缆为温度敏感元件，SF500/85C感温线缆由二根分别挤塑和编织热敏绝缘材料的导线绞合而成，能够对沿着其安装长度范围内任意一点的温度变化进行探测。当温度上升至响应值时，感温线缆线芯间的阻值跃变，导线间就会产生相应信号，再经过单片机微控制器模糊数学的计算方法做出火警判断。

　　其主要特点简述如下：

　　1.感温线缆结构稳定，抗干扰性及抗拉、抗挤压性能强。

　　2.采集模拟量信号综合判断。

　　3.满足GB16280-2014中4.18条小尺寸高温响应性能试验要求和GB50116-2013中12.3.3条响应火焰规模不大于100mm的要求。

　　4.在安全温度范围内探测器报警后不损坏感温线缆，感温线缆可重复使用。

　　5.具有开路、短路两种故障报警。

　　6.信号处理单元和接续部件外壳采用阻燃材料，抗腐蚀、抗老化。

　　7.带手动火警和故障模拟功能。

　　8.探测器抗干扰能力强，采用隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

三、JTW-LD-SF500/85C缆式线型感温火灾探测器主要技术指标

　　1.探测器类别：缆式、可恢复式、定温

　　2.定温报警温度、环境温度

型号	JTW-LD-SF500/85C
动作温度℃	85±10%
感温线缆最高环境温度℃	60
微电脑处理器、终端盒环境温度范围℃	D（-40~50）

　　3.最小报警长度：1m

　　4.最大使用长度：200m

　　5.感温线缆芯线绝缘电阻：≥20MΩ

　　6.工作电压：DC24V（85-110%）

　　7.静态电流≤15mA

　　8.报警电流≤25mA

　　9.过流保护动作电流＞50 mA

　　10.报警复位：火警断电复位、故障自动复位

　　11.状态指示：运行：绿色指示灯闪亮火警：红色指示灯常亮故障：黄色指示灯常亮

　　12.使用环境：相对湿度≤95%，不凝露

　　13.继电器无源触点输出：火警DC24V/1A、故障DC24V/1A

　　14.外壳防护等级：IP66

　　15.执行标准：GB 16280-2014

四、JTW-LD-SF500/85C缆式线型感温火灾探测器结构及安装尺寸

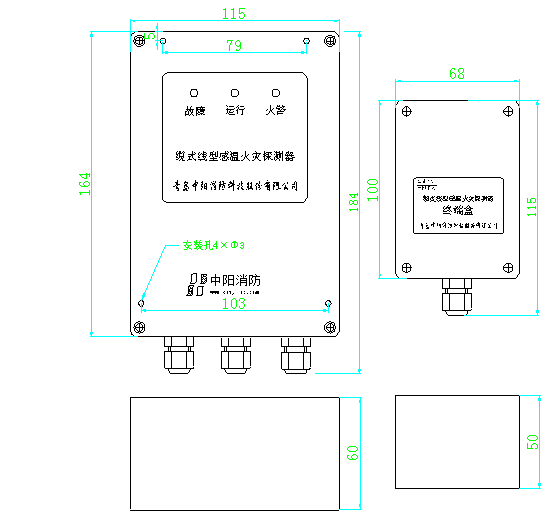

　　信号处理单元和接续部件外形示意图如图1所示。

　　单位：mm

　　图1信号处理单元和接续部件外形示意图

　　

五、JTW-LD-SF500/85C缆式线型感温火灾探测器接线与调试

　　1.按图3要求，将24V电源线、信号线从防水接头穿入盒体，接入相应的接线端子，感温线缆两端穿入信号处理单元和接续部件上的防水接头，拧紧防水接头。{感温电缆白色线芯接LV1端子、桔红编织层中导线（细）接LV3，桔红编织层中合金丝（粗）剪掉}

　　2.通电后，系统自检20—30秒后，绿灯闪亮。（频率约1HZ）

　　3.手动测试模拟故障：把双排插针S3（在电路板顶部，如图4）上的短路环拔下插在第１组（中间）插针上，短接后黄灯常亮，故障继电器动作，用万用表测量Z1、CK1端子断开，CB１、Z1端子导通，测试后拔下短路环故障恢复。

　　4.手动测试模拟火警：把双排插针S3（在电路板顶部，如图4）上的短路环拔下插在第2组插针上，短接后红灯常亮，火警继电器动作，用万用表测量Z2端和CK2端子导通测试后拔下短路环火警恢复。

　　5.如果要加温测试，可以将感温线缆距离末端300mm的1m加热，或者在感温线缆上缠绕纸张，同时点燃纸张，当温度达到动作阈值，即可产生火灾报警。测试后的感温线缆剪除后重新与接续部件连接牢固，系统复位（短接一下S1,或重新上电）。

　　6.调试完毕，盖好上部盒盖，通电运行。

　　7.接线说明

　　1）接续部件接线端子如图２所示：

序号	端子代号	内容	备注
1	LV1	感温电缆	白色
2	LV2	空
3	LV3	感温电缆	桔红编织层中导线
4	G	空

　　2）信号处理单元接线端子如图3所示

序号	端子代号	内容	备注
1	24V+	DC24V电源输入“+”
2	24V-	DC24V电源输入“-”
3	LV1	感温电缆接	白色线
4	LV2	空
5	LV3	感温电缆	桔红编织层中导线
6	LV4	空
7	Z3	空
8	CK3	空
9	Z2	火警信号公共	火警后闭合
10	CK2	火警信号常开	火警后闭合
11	Z1	故障信号公共	通电后闭合
12	CK1	故障信号常开	通电后闭合
13	CB1	故障信号常闭

　　图3

六、JTW-LD-SF500/85C缆式线型感温火灾探测器应用方法

　　探测器可以接入火灾报警控制系统中，应用方法如图4所示：

　　图4探测器应用系统图

七、JTW-LD-SF500/85C缆式线型感温火灾探测器注意事项

　　1.信号处理单元以及接续部件应注意防水。

　　2.探测器必须以连续的、无抽头或分支的连续布线方式安装，并严格按照国家规范要求进行。

　　3.重物应避免压在探测器上,承受抗拉力为100N。

　　4.避免在探测器上涂刷腐蚀性物质。

　　5.安装时严禁硬性折弯和扭转感温线缆。感温线缆的弯曲半径要大于100mm，并防止护套破损。

　　6.每年对探测器感温线缆两端开路进行阻值测试，其线芯之间正常阻值不应小于20MΩ，否则应予以更换。测量设备宜采用100V兆欧表。

　　7.建议每年对探测器进行实体火灾测试，以确保探测器稳定可靠的运行。

　　8.运输时应妥善包装，避免积压冲击。

　　9.严禁私自维修探测器，如探测器存在故障，请及时与本公司联系。
