一、JTW-LD-GST85A缆式线型感温火灾探测器产品概述

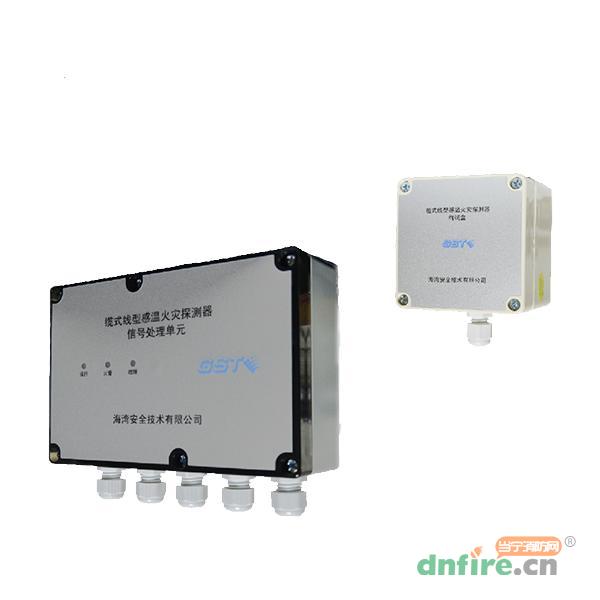

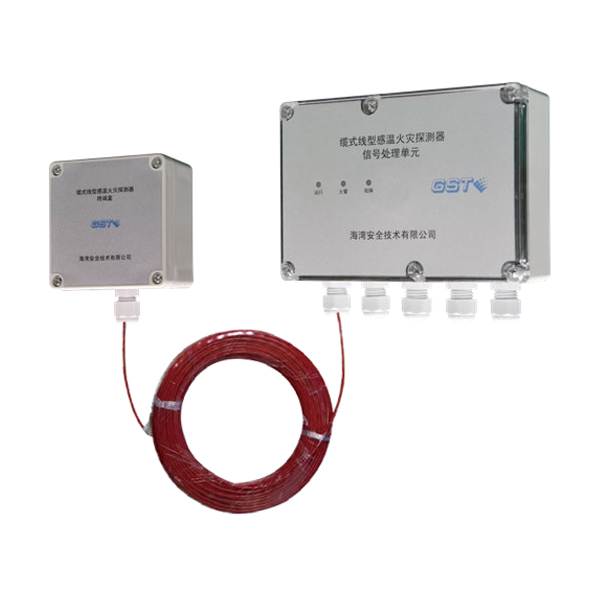

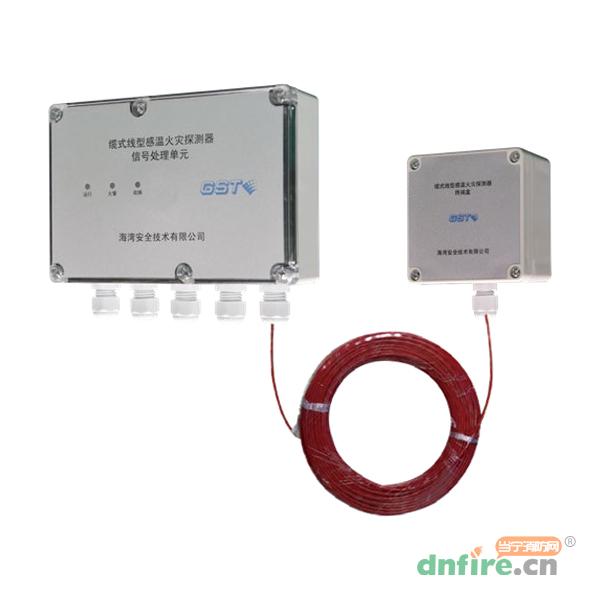

　　JTW-LD-GST85A缆式线型感温火灾探测器（以下简称探测器）是由JTW-LD-GST85A缆式线型感温火灾探测器信号处理单元（以下简称处理单元）、JTW-LD-GST85A缆式线型感温火灾探测器终端盒(以下简称终端盒)以及JTW-LD-GST85A系列感温电缆三部分共同组成。本探测器为编码型，可与海湾公司火灾报警控制器配套使用，也可以作为独立式探测器使用。

　　探测器属于不可恢复式缆式线型定温火灾探测器，可以有效保护以下对象：

　　1.电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；

　　2.电力设施：配电装置、开关设备、变压器、电抗器等

　　3.油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；

　　4.皮带传输设施：运煤、运料皮带，自动化生产线。

　　特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、化工厂等场合使用。

二、JTW-LD-GST85A缆式线型感温火灾探测器特点

　　1.结构稳定可靠，抗拉性强，抗震动性强。

　　2.抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

　　3.通过无极性二总线，可以有效的将探测器的火警、故障状态上传给控制器。

　　4.电子编码方式，工程调试简便可靠。

　　5.处理单元外壳采用背板式安装，安装快捷方便。

三、JTW-LD-GST85A缆式线型感温火灾探测器技术参数

型号	JTW-LD-GST85A
名称	缆式线型感温火灾探测器
品牌	海湾
探测器类别	缆式、定温、不可恢复式、探测型
总线模式处理单元工作电压	总线电压：脉动 24V 允许范围：16V～28V 电源电压：DC24V 允许范围：DC20V～DC28V
总线模式处理单元工作电流	总线：监视电流≤0.5mA 报警电流≤0.5mA 电源：监视电流≤15mA 报警电流≤26mA
独立模式处理单元工作电压	电源电压：DC24V 允许范围：DC20V～DC28V
独立模式处理单元工作电流	电源：监视电流≤15mA 报警电流≤26mA
报警温度	85℃
状态指示	正常运行：绿色指示灯闪亮（控制器总线、24V 电源同时供电，3 秒左右闪亮一次） 正常运行：绿色指示灯 20 秒左右闪亮，稳定后常亮（24V 电源独立供电） 火警 ：红色指示灯常亮 故警 ：黄色指示灯常亮
编码方式	电子编码方式，编码范围可在 1～242 之间任意设定
线制	四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
使用环境	温 度：-10℃～+50℃ 相对湿度≤95%，不凝露
外形尺寸	处理单元外形尺寸：180mm×125mm×55.5mm 终端盒外形尺寸：83mm×81mm×56mm
外壳防护等级	IP65
使用长度	≤150m
处理单元安装方式	背板式安装

四、JTW-LD-GST85A缆式线型感温火灾探测器结构特征与工作原理

　　1.探测器的处理单元和终端盒外形示意图如下所示（单位：mm）。

　　2.工作原理

　　处理单元内置单片机，采用电子编码，可将探测器接入火灾报警系统信号二总线。感温电缆的首端与处理单元连接，末端与终端盒连接，处理单元也可以通过24V电源单独供电，配合感温电缆及终端盒作为独立式探测器使用。

　　JTW-LD-GST85A系列感温电缆的工作原理源于著名的“热电势”的物理现象，感温电缆的结构即根据此物理现象NTC的特征来监控温度和实现火灾报警，其中包括内导体、绝缘层和外护套层。

　　当环境温度升高时，电缆的绝缘电阻下降，电缆中通过的监视电流增大，处理单元通过此电流变化对温度进行计算，火警时发出报警信号。

　　终端盒为探测器的专用附件，接于整条感温电缆的末端，无需接入火灾报警控制器。终端盒上带有感温电缆火警测试装置和故障测试装置，便于工程调试时模拟测试探测器的报警性能。

五、JTW-LD-GST85A缆式线型感温火灾探测器安装与布线

　　警告：安装设备之前，请切断回路的电源并确认全部安装牢靠，且每一个连接线准确无误。

　　1.安装前应首先检查警报器外壳是否完好无损，标识是否齐全。

　　2.处理单元壁挂方式：用两只塑料胀管木螺钉组Φ6×30GB/T 951 3.5将产品固定在墙壁上，安装示意图如下：

　　3.处理单元端子说明：

　　D1、D2：接DC24V，无极性。

　　Z1、Z2：接控制器两总线，无极性。

　　DL1、DL2、DL3：接感温电缆，DL1接感温电缆红色线，DL2接感温电缆金属裸线，DL3接感温电缆白色线。

　　NC1、COM1、NO1：故障输出，COM1为公共端，NC1为常闭端，NO1为常开端。

　　NC2、COM2、NO2：火警输出，COM2为公共端，NC2为常闭端，NO2为常开端。

　　运行状态：NC1、COM1断开，COM1、NO1闭合，NC2、COM2闭合，COM2、NO2断开。

　　火警状态：NC1、COM1断开，COM1、NO1闭合，NC2、COM2断开，COM2、NO2闭合。

　　故障状态：NC1、COM1闭合，COM1、NO1断开，NC2、COM2闭合，COM2、NO2断开。

　　4.终端盒端子说明：

　　DL1、DL2、DL3：接感温电缆，DL1接感温电缆红色线，DL2接感温电缆金属裸线，DL3接感温电缆白色线。

　　5.布线要求：Z1、Z2采用截面积≥1.0mm2的RVS双绞线；电源线D1、D2采用截面积≥1.5mm2的RV线；NC1、COM1、NO1，NC2、COM2、NO2采用截面积≥1.0mm2的RV线。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

　　6.防水接头进线要求：为达到防护等级，建议使用φ4-φ8直径的护套线。

六、JTW-LD-GST85A缆式线型感温火灾探测器使用及操作

　　编码操作：可利用本公司生产的电子编码器进行现场编码，编码时将编码器与警报器的总线端子

　　Z1、Z2连接，在待机状态，输入警报器的地址编码（1～242）,按下“编码”键，编码成功后显示“P”，错误显示“E”，按“清除”键回到待机状态。

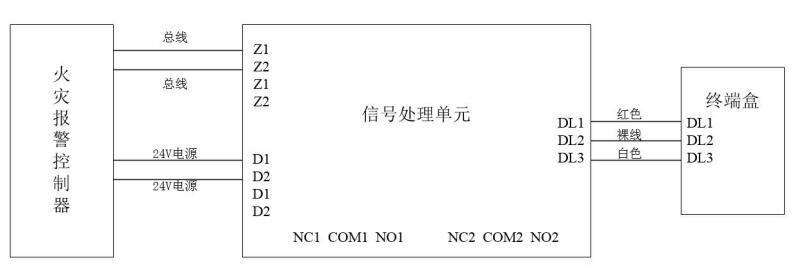

　　探测器与控制器的总线和电源DC24V相连，实现火灾报警功能。具体连接方法如下图。
