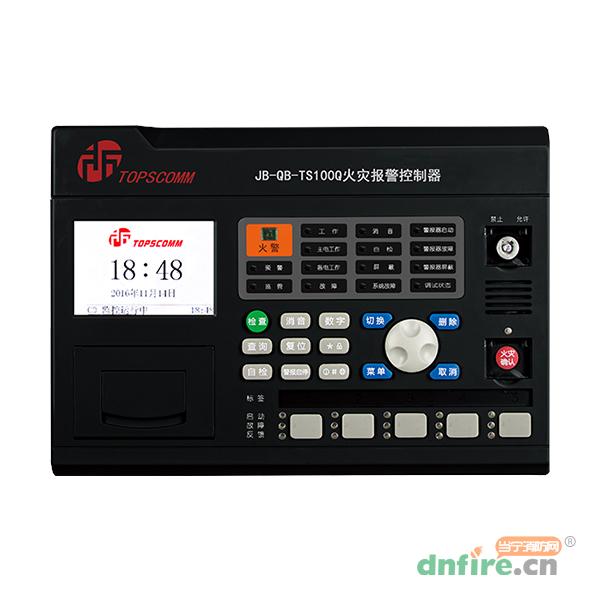

一、JB-QB-TS100Q火灾报警控制器产品特点

　　采用自主知识产权的TC-BUS通信协议，实现可供电的大电流无极性二总线通信，具有经济、布线方便、抗干扰性强、驱动能力强的特点。

　　信息快速上传机制，报警时间小于1s。

　　采用壁挂式结构，体积小、可靠性高、配置灵活、安装使用方便。

　　采用大屏幕彩色液晶显示器，信息以汉字方式直观显示在屏幕上。

　　内嵌微型打印机，可实时打印系统的报警信息、状态信息及记录信息。

　　配置有一路故障输出、一路火警输出。

　　内置浪涌保护器件，减少雷击浪涌引起的损坏。

　　具有联网功能，可对火警、故障等信息组网传输和操作。

　　具有预警功能，可减少误报警。

　　数据存储单元可记录、存储不少于100000条系统设备的运行状态信息。

　　主电工作电压范围大，最高可达AC420V。

　　备电采用智能供电管理，具有备电充放电管理、完善的保护功能。

　　支持TTS语音播报功能，以中文语音的方式播报各类信息。

　　可直接通过总线配接火灾声光警报器（以下简称声光警报器）、火灾显示盘等现场设备。

　　具有直接控制输出功能，可连接现场设备等。

二、JB-QB-TS100Q火灾报警控制器性能参数

内容	技术参数
型号名称	JB-QB-TS100Q火灾报警控制器
主电电源	额定电压AC220V/50Hz;电压范围AC176V～AC420V
备电电源	12V/2.3Ah×1铅酸电池
容量	最多可挂接128个节点设备，最大输出电流0.6A
液晶规格	3.5寸320×480图形点阵彩色液晶屏
外形尺寸	270.0mm×190.0mm×62.5mm
使用环境	温度：0℃～+40℃
	相对湿度≤95%，不凝露

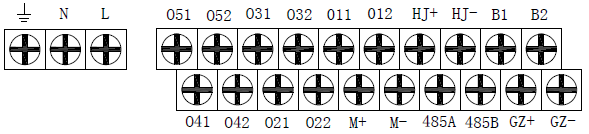

三、JB-QB-TS100Q火灾报警控制器接线方法

　　地线、N、L：交流220V电源输入，其中地线为电源保护地线；

　　B1、B2：TC-BUS-PDC总线；

　　M+、M-：TC-BUS-MPI总线，局域网接口；

　　ON1、ON2（n=1～5）：直控盘控制信号五路输出；

　　HJ+、HJ-：火警信号输出，DC24V有源输出，最大输出电流30mA；

　　GZ+、GZ-：故障信号输出，DC24V有源输出，最大输出电流30mA。

四、JB-QB-TS100Q火灾报警控制器布线要求

　　布线要符合GB50166-2007的要求；

　　不同电压等级、不同类别的线路，不要布在同一穿线管内或线槽中；

　　交流220V电源线（地线、N、L）宜选用阻燃耐压750V以上的三芯绝缘线；

　　火警信号线（HJ+、HJ-）、故障信号线（GZ+、GZ-）宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线，最长距离不应超过500m；

　　TC-BUS-PDC总线（B1、B2）为无极性二总线，宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线，最长距离不应超过1200m；

　　直接控制输出线，宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线，最长距离不应超过1200m；

　　TC-BUS-MPI总线（M+、M-）宜选用RVS-2×1.5mm2红黑双绞线，最长距离不应超过2000m。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-QB-TS100Q
[品牌]	青岛鼎信消防
[安装方式]	壁挂式
[系统型式]	非联动型
[最大点数]	128点
[显示屏规格]	3.5寸320×480图形点阵彩色液晶屏
[环境温度]	0℃～+40℃
[环境湿度]	≤95%，不结露
[尺寸]	270.0mm×190.0mm×62.5mm
