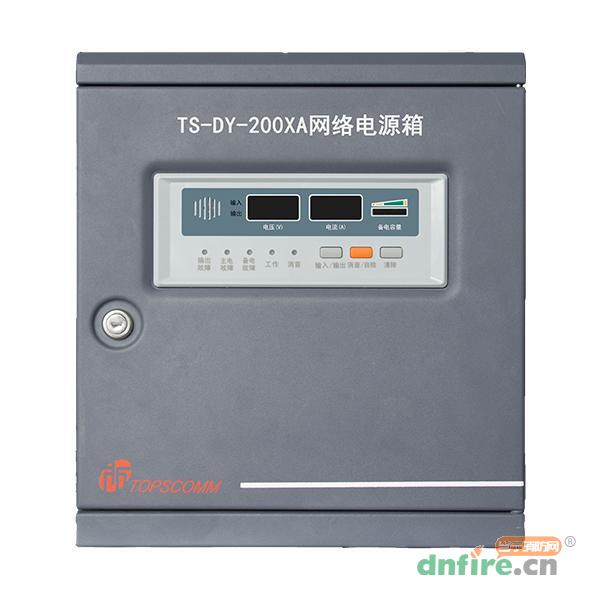

一、TS-DY-200XA网络电源箱概述

　　TS-DY-200XA网络电源箱是一种DC24V大容量电源输出设备，在火灾报警控制系统中，可作为联动控制系统的电源使用，为联动控制模块及被控设备供电。电源箱以交流220V作为主电源，同时内置DC24V/17Ah密封铅电池作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出过流自动保护、主备电切换和完善的备电自动充电及备电过放保护功能。同时，本智能电源箱可对主、备电及电源输出状态进行监控。当交流220V主电源掉电时，报主电故障；当备电电池损坏或欠压时报备电故障；当输出发生欠压或短路时报输出故障。本电源箱还具有输入、输出的电压、电流的显示功能，可直观地观察电源箱的工作状态。

二、TS-DY-200XA网络电源箱特点

　　超宽范围工作电压，最高可达AC420V。

　　开关电源设计，高转换效率，具有软启动功能。

　　完善的内部保护，具有过流、过压、欠压保护。

　　自带备电，主备电自动切换，自动充电。

　　标准的TC-BUS总线通信接口，故障等信息可上报给主控制器。

　　具有电压和电流值显示及声音提示功能。

　　一体化设计，壁挂式安装。

三、TS-DY-200XA网络电源箱技术特性

内容	技术参数
型号	TS-DY-200XA
主电输入	额定电压AC 220V   电压范围AC176V～AC420V
备电输入	内置12V/17Ah×2铅酸电池
输出电压	DC22V~28V
输出电流	稳态8.4A  冲击10A
线制	与控制器间采用无极性二总线连接
外形尺寸	500mm×400mm×113mm
使用环境	温度：0℃～+40℃
	相对湿度≤95%，不凝露

四、TS-DY-200XA网络电源箱安装接线

 　　TS-DY-200XA网络电源箱采用壁挂式安装，安装尺寸如图4-5。用M6的膨胀螺栓固定在牢固的墙壁上，膨胀螺栓的水平间距为330mm，垂直间距为280mm。

　　TS-DY-200XA网络电源箱接线端子示意图如图所示：

　　L、N、：交流220V电源火线、零线、接地线（接机壳）。

　　24V+、24V-：DC24V主电输出。

　　B1、B2：无极性二总线。

五、TS-DY-200XA网络电源箱布线要求

　　无极性二总线（B1、B2）宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线；24V电源线竖井内干线宜选用阻燃BV-4.0mm²或以上导线，平面支线宜选用阻燃BV-2.5mm²或以上导线；交流220V电源线（L、N、）宜选用RV-2×1.5mm²及以上耐压750V以上的阻燃三芯绝缘线。穿金属管或阻燃管敷设。
