一、凯德GS-MOD8031隔离器产品概述
GS-MOD8031隔离器主要用于隔离总线上发生短路的部分,保证总线上的其它设备正常工作。待故障修复后,总线隔离器可将被隔离出去的部分重新纳入系统。并且,使用隔离器便于确定总线发生短路的位置。
GS-MOD8031隔离器,主要用于隔离环型总线上发生短路的部分,保证总线上的其它设备正常工作。待故障修复后,总线隔离器可将被隔离出去的部分重新纳入系统。并且,使用隔离器便于确定总线发生短路的位置。
微型化设计,节约空间,适合集中安装(符合当前新设计规范需求)
轨道安装和表面安装两种安装方式
总线短路故障排除后,可将被隔离出去的部分重新纳入系统
最大输出电流1A
两个隔离器之间最多配置32个设备
2线制,总线供电
低功耗
UL认证
二、GS-MOD8031隔离器主要技术参数
型号 |
GS-MOD8031 |
工作电压 |
总线24V,允许范围:16V~28V |
工作电流 |
待机电流≤0.28mA
动作电流≤1.85mA
|
负载能力 |
总线24V,1A;两个隔离器之间最多可配接32个设备 |
使用环境 |
温度:0℃~+49℃
相对湿度:≤95%,不凝露
|
外壳防护等级 |
IP30 |
外形尺寸 |
78mm×45.3mm×28.5mm |
执行标准 |
GB4717-2005、UL864、NFPA[70,72] |
三、GS-MOD8031隔离器结构特征、安装与布线

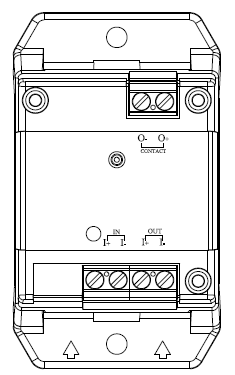

GS-MOD8031隔离器的外形尺寸及结构与GS-MOD8043输入模块相同,安装方法也相同,其对外端子示意图如下图所示。
接线说明如下:
I+、I-:输入信号总线,I+为正极,I-为负极;
O+、O-:输出信号总线,O+为正极,O-为负极;布线要求:选用截面积不小于1.0mm2的RVS双绞线。布线应与动力电缆、高低压配电电缆等不
同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。
四、GS-MOD8031隔离器应用方法

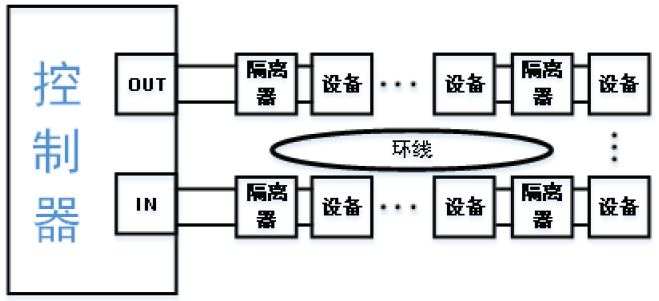

隔离器串接到总线中。I+、I-为输入信号总线,有极性;O+、O-为输出信号总线,有极性。系统接线图如下。
