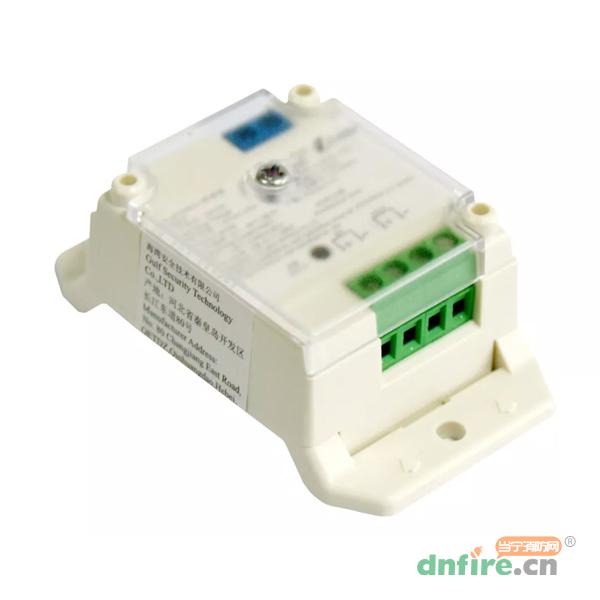

一、凯德GS-MOD8032隔离器产品概述

　　GS-MOD8032隔离器，主要用于隔离分支型总线上发生短路的部分，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线发生短路的位置。

　　微型化设计，节约空间，适合集中安装（符合当前新设计规范需求）

　　轨道安装和表面安装两种安装方式

　　总线短路故障排除后，可将被隔离出去的部分重新纳入系统

　　最大输出电流1A

　　输入、输出信号无极性

　　两个隔离器之间最多配置32个设备

　　2线制，总线供电

　　低功耗

二、GS-MOD8032隔离器主要技术参数

型号	GS-MOD8032
工作电压	总线24V，允许范围:16V～28V
工作电流	待机电流≤0.24mA 动作电流≤1.6mA
负载能力	总线24V,1A；两个隔离器之间最多可配接32个设备
指示灯	故障指示灯，黄色，正常监视状态闪亮，线路故障时常亮
使用环境	温度：0℃～+49℃ 相对湿度：≤95%，不凝露
外壳防护等级	IP30
壳体材料和颜色	ABS，瓷白
重量	约43.5g（带底壳）
安装孔距	67mm
外形尺寸	78mm×45.3mm×28.5mm
执行标准	GB4717-2005

三、GS-MOD8032隔离器结构特征、安装与布线

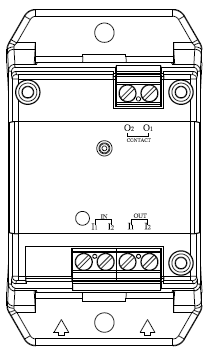

　　GS-MOD8032隔离器的外形尺寸及结构与GS-MOD8043输入模块相同，安装方法也相同，其对外端子示意图如下图所示。

　　接线说明如下：

　　I1、I2：输入信号总线，无极性；

　　O1、O2：输出信号总线，无极性。

　　布线要求：选用截面积不小于1.0mm²的RVS双绞线。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

四、GS-MOD8032隔离器应用方法

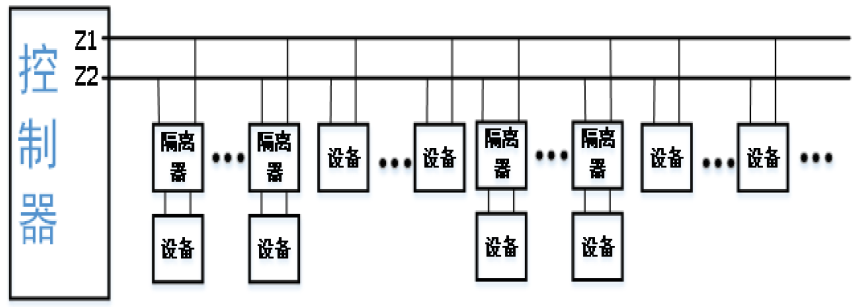

　　隔离器串接到总线中。I1、I2为输入信号总线，无极性；O1、O2为输出信号总线，无极性。系统接线图如下。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	GS-MOD8032
[名称]	隔离器
[工作电压]	总线24V，允许范围:16V～28V
[环境温度]	0℃～+49℃
[环境湿度]	≤95%，不凝露
[尺寸]	78mm×45.3mm×28.5mm
[重量]	约43.5g（带底壳）
[防护等级]	IP30
[执行标准]	GB4717-2005
