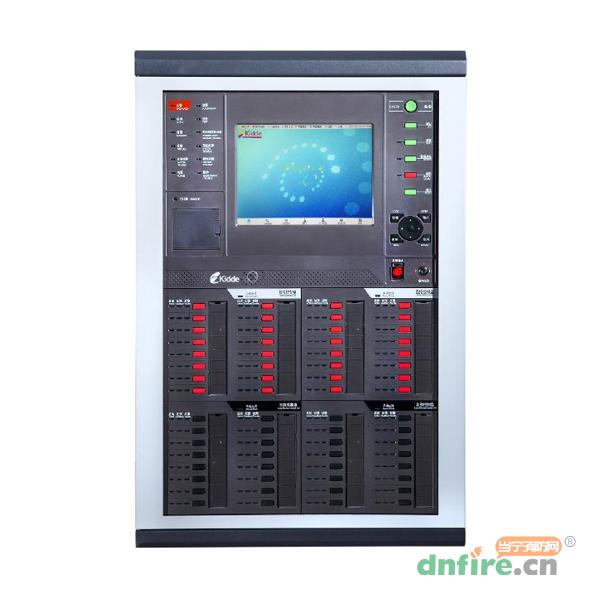

一、JB-TBZ-GS8000火灾报警控制器（联动型）产品概述

JB-TBZ-GS8000火灾报警控制器（联动型）采用壁挂式箱体，单台容量可达8个回路总计2016个总线制报警联动点，充分满足大型单体建筑中的区域消防报警系统的设计要求。

10.4寸真彩触屏显示器，中英文两种界面可选

32位ARM处理器

回路间电气隔离，支持多达8个Class A或Class B回路，每回路252个设备

联动关系图形化

消防员一键信息查询控制器注册的回路总数、设备总数、屏蔽总数、板卡信息等

100000条运行记录，具备掉电保存

NAC（警报输出电路）接口，最大输出1.5A，支持同步功能

USB接口用于控制器程序升级和工程数据导入

Ethernet接口用于工程数据下载

支持CAN联网和光纤联网

250台控制器组网能力

Modbus卡，RS485/RS232/RS422三种接口可选

自诊断功能，帮助操作人员迅速排查和解决控制器自身故障

UL认证

二、凯德JB-TBZ-GS8000火灾报警控制器（联动型）产品特点

　　（1）单机容量大、可靠性高。本控制器采用壁挂式箱体，单台容量可达8个回路总计2016个总线制报警联动点。不同总线间电气隔离，一条总线的短路、接地故障不影响其它总线的正常工作，完全摒除了不同总线间的电气干扰。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。回路总线采用4线制（CLASSA）

　　（2）JB-TBZ-GS8000火灾报警控制器（联动型）采用LINUX图形化彩色显示界面，不同信息采用不同窗口显示，界面清晰易懂、方便直观。配合触摸屏通过简单的操作（通过键盘的数字键或方向键操作）就可实现系统提供的多种功能。

　　（3）灵活的模块化结构和多种功能配置选择。本控制器主控部分由接口统一的各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到2016点间的任意配置，同时支持环形CAN通讯板（CLASSA）和光纤通讯板。

　　（4）配备智能手动消防启动盘。本控制器配接智能手动消防启动盘，智能手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。

　　（5）JB-TBZ-GS8000火灾报警控制器（联动型）配备直接控制盘。本控制器配备直接控制盘，可对消防泵、排烟机、送风机等重要设备进行直接控制。本控制盘具有输出线断路、短路和接反故障检测以及指示灯检测功能，这些检测功能可最大限度的保障控制盘本身及其与重要设备之间连接的可靠性。

　　（6）模块式开关电源。模块式开关电源可在宽电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。

三、JB-TBZ-GS8000火灾报警控制器（联动型）主要技术参数

　　（1）液晶屏规格：800×600点，10.4英寸彩色液晶屏。

　　（2）控制器容量：

　　a.标配1块回路板（2条回路）。可根据工程实际配置为最大4块回路板，8条总线回路，总线设备最大编码252。

　　b.标配1块16路手动盘，可根据工程实际配置为最多32路。

　　c.标配1块16路直接控制盘，可根据工程实际配置为最多32路。

　　d.标配1台热敏打印机

　　e.标配1路图形显示装置接口（RS422通讯方式）。

　　f.标配1路RS485广播盘通讯接口。

　　g.标配1路声光警报输出接口和1路辅助电源输出，两个接口输出总容量为1.5A/24V。

　　h.标配火警输出继电器、监管输出继电器、故障输出继电器各1路，触点容量为2.0A/30V。

　　i.可选配CAN环形联网板。采用直径1.0mm²（17AWG）双绞线时，两台控制器之间线路最长距离小于3.0km。

　　j.可选配光纤联网板（单模光纤，传输距离小于20km）。

　　（3）线制：

线制	连接线	距离
总线为有极性四总线	≥1.0 mm2 （17AWG）双绞线	<1.0km
24V 联动电源线	≥1.0 mm2（17AWG）双绞线	<1.0km
CAN 联网总线	≥1.0 mm2（17AWG）双绞线 （推荐屏蔽双绞线）	<3.0km
直控盘输出线	1.0mm2（17AWG）≤导线截面≤2.5mm2（13AWG）BV线	<1.0km
光纤	LC单模	<20km

　　（4）使用环境：

　　温度：0℃～＋40℃

　　相对湿度≤95％，不结露

　　（5）电源：

　　主电:交流220V(2A)电压变化范围＋10%～－15%

　　控制器备电：直流12V/33Ah密封铅酸电池，2节

　　（6）监控功耗=基本功耗20W（空载）+回路功耗2W*回路数

　　（7）报警功耗=基本功耗20W（空载）+回路报警功耗4W*回路数+36W（24V对外输出）

　　（8）外形尺寸：（长×宽×高）：516mm×175mm×780mm

四、JB-TBZ-GS8000火灾报警控制器（联动型）结构特征、安装与布线

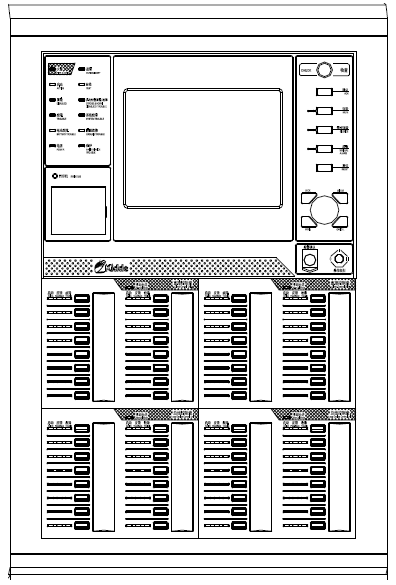

　　控制器的外形如下图所示：

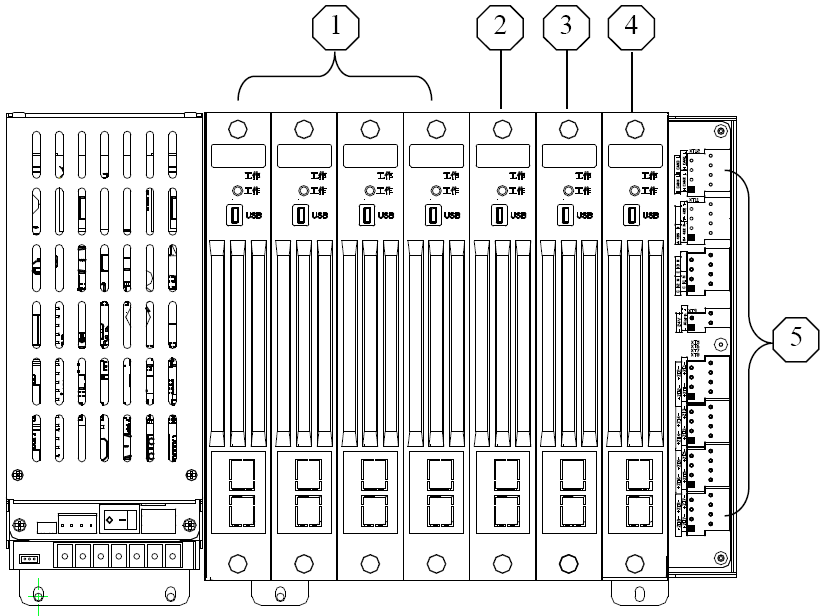

　　控制器内部主机箱各板卡布局以及接线端子说明如下图所示：

　　①回路板：回路板编号从左到右依次为1-4

　　②CAN通讯板或光纤通讯板

　　③CAN通讯板或光纤通讯板

　　④输出接口板

　　⑤对外输出接线端子,端子说明如下：

　　CAN1 H、L：②位置的CAN通讯板环形CAN总线输出

　　CAN2 H、L：②位置的CAN通讯板环形CAN总线输入

　　CAN3 H、L：③位置的CAN通讯板环形CAN总线输出

　　CAN4 H、L：③位置的CAN通讯板环形CAN总线输入422T+、T-：图形显示装置RS422信号接口输出422R+、R-：图形显示装置RS422信号接口输入

　　485 A、B：RS485广播盘通讯接口

　　K1 Fire：继电器1火警触点输出

　　K2 Trouble：继电器2故障触点输出

　　K3 Supervisory：继电器3监管触点输出

　　Alarm+、-：声光警报输出24V+、-：辅助电源输出ZI1+、-：回路1环形总线输入ZO1+、-：回路1环形总线输出

　　……

　　ZI8+、-：回路8环形总线输入

　　ZO8+、-：回路8环形总线输出布线要求：接线宜采用BV铜芯导线，1.0mm²≤导线截面积≤2.0mm²。
