一、JB-TGZ-GS8000火灾报警控制器（联动型）产品概述

　　JB-TGZ-GS8000火灾报警控制器（联动型）采用立柜式结构，单台容量可达16个回路总计4032个总线制报警联动点，充分满足大型单体建筑中的区域消防报警系统的设计要求。

　　JB-TGZ-GS8000是一款立柜型火灾报警控制器，它和壁挂型主机JB-TBZ-GS8000相比，在回路容量、总线控制盘方面拥有更大的容量，而且立柜能容纳消防应急广播和消防电话

　　10.4寸真彩触屏显示器，中英文两种界面可选

　　32位ARM处理器

　　回路间电气隔离，支持多达16个Class A或Class B回路，每回路252个设备

　　联动关系图形化

　　消防员一键信息查询控制器注册的回路总数、设备总数、屏蔽总数、板卡信息等

　　100000条运行记录，具备掉电保存

　　NAC（警报输出电路）接口，最大输出1.5A，支持同步功能

　　USB接口用于控制器程序升级和工程数据导入

　　Ethernet接口用于工程数据下载

　　支持CAN联网和光纤联网

　　250台控制器组网能力

　　Modbus卡，RS485/RS232/RS422三种接口可选

　　自诊断功能，帮助操作人员迅速排查和解决控制器自身故障

二、凯德JB-TGZ-GS8000火灾报警控制器（联动型）产品特点

　　（1）单机容量大、可靠性高。本控制器采用壁挂式箱体，单台容量可达16个回路总计4032个总线制报警联动点。不同总线间电气隔离，一条总线的短路、接地故障不影响其它总线的正常工作，完全摒除了不同总线间的电气干扰。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。回路总线采用4线制（CLASSA）

　　（2）JB-TGZ-GS8000火灾报警控制器采用LINUX图形化彩色显示界面，不同信息采用不同窗口显示，界面清晰易懂、方便直观。配合触摸屏通过简单的操作（通过键盘的数字键或方向键操作）就可实现系统提供的多种功能。

　　（3）灵活的模块化结构和多种功能配置选择。本控制器主控部分由接口统一的各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到4032点间的任意配置，同时支持环形CAN通讯板（CLASSA）和光纤通讯板。

　　（4）JB-TGZ-GS8000火灾报警控制器配备智能手动消防启动盘。本控制器配接智能手动消防启动盘，智能手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。

　　（5）配备直接控制盘。本控制器配备直接控制盘，可对消防泵、排烟机、送风机等重要设备进行直接控制。本控制盘具有输出线断路、短路和接反故障检测以及指示灯检测功能，这些检测功能可最大限度的保障控制盘本身及其与重要设备之间连接的可靠性。

　　（6）模块式开关电源。模块式开关电源可在宽电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。

三、JB-TGZ-GS8000火灾报警控制器（联动型）主要技术参数

　　（1）液晶屏规格：800×600点，10.4英寸彩色液晶屏。

　　（2）控制器容量：

　　a.标配1块回路板（2条回路）。可根据工程实际配置为最大8块回路板，16条总线回路，总线设备最大编码252。

　　b.标配1块32路手动盘，可根据工程实际配置为最多2块，64路。

　　c.标配1块16路直接控制盘，可根据工程实际配置为最多32路。

　　d.标配1台热敏打印机

　　e.标配1路图形显示装置接口（RS422通讯方式）。

　　f.标配1路RS485广播盘通讯接口。

　　g.标配1路声光警报输出接口和1路辅助电源输出，两个接口输出总容量为1.5A/24V。

　　h.标配火警输出继电器、监管输出继电器、故障输出继电器各1路，触点容量为2.0A/30V。

　　i.可选配CAN环形联网板。采用直径1.0mm²（17AWG）双绞线时，两台控制器之间线路最长距离小于3.0km。

　　j.可选配光纤联网板（单模光纤，传输距离小于20km）。

　　（3）线制：

线制	连接线	距离
总线为有极性四总线	≥1.0 mm2 （17AWG）双绞线	<1.0km
24V 联动电源线	≥1.0 mm2（17AWG）双绞线	<1.0km
CAN 联网总线	≥1.0 mm2（17AWG）双绞线 （推荐屏蔽双绞线）	<3.0km
直控盘输出线（三线或四线）	1.0mm2（17AWG）≤导线截面≤2.5mm2（13AWG）BV线	<1.0km
光纤	LC单模	<20km

　　（4）使用环境：

　　温度：0℃～＋40℃

　　相对湿度≤95％，不结露

　　（5）电源：

　　主电:交流220V(2A)电压变化范围＋10%～－15%

　　控制器备电：12V/24Ah密封铅酸电池4节

　　（6）监控功耗=基本功耗30W（空载）+单块回路板监控功耗4W（252个总线设备）*回路板数

　　（7）报警功耗=基本功耗30W（空载）+单块回路板报警功耗5W（252个总线设备）*回路板数+20W（24V对外输出）

　　（8）外形尺寸：（长×宽×高）：550mm×460mm×1715mm

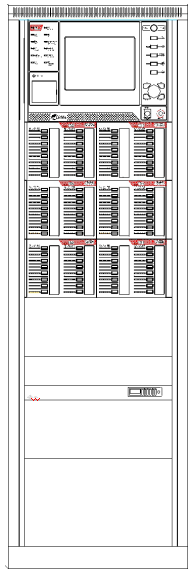

四、JB-TGZ-GS8000火灾报警控制器（联动型）外形示意图

　　控制器的外形如下图所示：

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-TGZ-GS8000
[安装方式]	柜式
[系统型式]	联动型
[环境温度]	0℃～+40℃
[环境湿度]	≤95%，不结露
