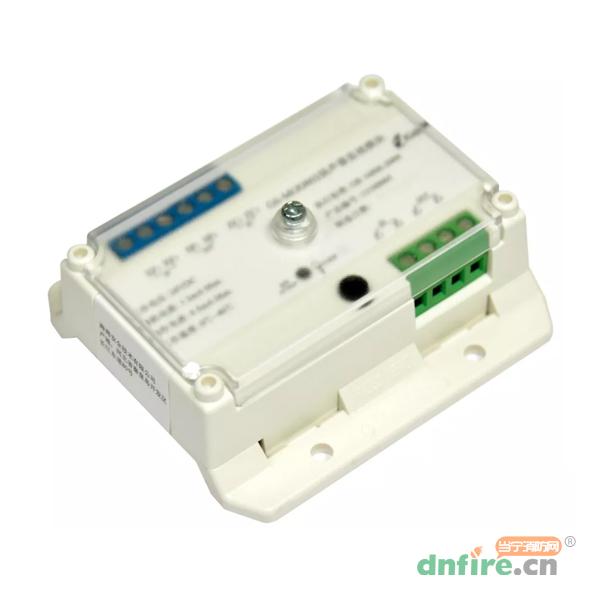

一、GS-MOD802扬声器监视模块产品概述

　　凯德GS-MOD802扬声器监视模块，用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。

　　GS-MOD802扬声器监视模块，用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。

　　微型化设计，节约空间，适合集中安装（符合当前新设计规范需求）

　　轨道安装和表面安装两种安装方式

　　模块与消防广播主机间线路或模块与音箱间线路发生短路、断路，模块向控制器发送故障信号

　　电子编码，方便现场改写

　　2线制，总线供电

　　低功耗

二、GS-MOD802扬声器监视模块主要技术指标

型号	GS-MOD802
工作电压	总线24V 允许范围16V～28V
工作电流	监视电流≤1.3mA 启动电流≤4.5mA
线制	与控制器用信号二总线连接；可接入两根正常广播线、两根消防广播线及两根扬声器线
容量	每只模块最多可配接50个扬声器
编码方式	电子编码方式，占用一个总线编码点，编码范围可在1～252之间任意设定
使用环境	温度：0℃～+40℃ 相对湿度：≤95%，不凝露
外壳防护等级	IP30
外形尺寸	85.3mm×78mm×33mm
执行标准	GB16806-2006

三、GS-MOD802扬声器监视模块结构特征、安装与布线

　　GS-MOD802扬声器监视模块的外形尺寸及结构与GS-MOD8041输入/输出模块相同，安装方法也相同，其对外端子示意图如下图：

　　接线说明如下：

　　Z1、Z2：信号总线输入端，无极性。

　　ZC1、ZC2：正常广播线输入端子。

　　XF1、XF2：消防广播线输入端子。

　　SP1、SP2：与扬声器连接的端子。

　　布线要求：Z1、Z2可选用RVS双绞线，截面积≥1.0mm²；正常广播线ZC1、ZC2，消防广播线XF1、XF2及扬声器连接线SP1、SP2均采用RV线，截面积≥1.0mm²。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

四、凯德GS-MOD802扬声器监视模块的应用

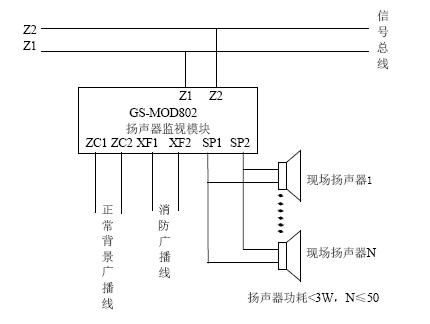

　　凯德GS-MOD802模块在总线制消防广播系统中的应用方法如图下图所示：

　　由于扬声器内部有电阻，不需要单独的终端电阻。

　　模块上电初期会对扬声器线路进行标定，需要保证扬声器线路的稳定。大概10s左右。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	GS-MOD802
[名称]	广播模块
[环境温度]	0℃～+40℃
[环境湿度]	≤95%，不凝露
[尺寸]	85.3mm×78mm×33mm
[防护等级]	IP30
[执行标准]	GB16806-2006
