特别提醒：JB-TB-242/SAN030火灾报警控制器现已停产，如需报价请联系客服。

一、JB-TB-242/SAN030火灾报警控制器概述：

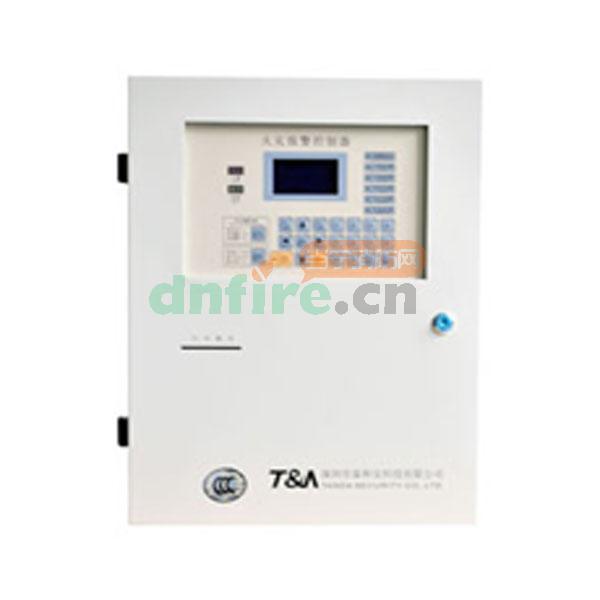

JB-TB-242/SAN030火灾报警控制器是火灾报警控制器系列中的一种单回路产品，其最大地址数为242点，壁挂式结构，可满足各种小型工程及一些大工程中某局部设置的需要。
由于采用中文LCD显示，各种复杂的键盘操作一律通过菜单进行，界面友好、直观方便、简单易懂。本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。控制器的键盘操作权限设计得既方便又可靠：查询类的操作可直接进行，无需密码进入；而设置或动作类的操作则需采用一级或二级密码才能进入，以使应有的权限得到保证。对一级密码的修改要由掌握二级密码的人来进行，而且他也可以修改二级密码自身。适应小系统需求的液晶显示器，提高了产品的性价比（既可满足用户对汉字显示的需要又使价位保持在合理的范围内），在软、硬件方面的精心设计使系统具有了极高的可靠性。
JB-TB-242/SAN030型火灾报警控制器可挂接我公司多种系列智能型探测器、手动报警按钮、输入模块、输出模块等现场外部器件，组成独立的小系统。SAN030控制器还可作为区域机纳入由LA040作集中机形成的集中—区域（主从机）大系统。
JB-TB-242/SAN030型火灾报警控制器执行最新国家标准GB4717-2005《火灾报警控制器》的要求。控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、黑匣子历史记录（记录条目可达1200条），而且还可通过RS232口向火警管理系统（或CRT火警显示系统）传输信息。控制器的基本功能完全满足上述新国标的要求，此外还具有附加的总线联动功能，即控制器可配接输出模块、通过手动或自动启动的方式来完成消防联动的启动功能，以及通过反馈接收来了解消防设备工作状态的功能。

二、JB-TB-242/SAN030火灾报警控制器结构：

(1) 面板布置

 注：功能选择键的使用一般在液晶屏菜单中有提示，唯在设备编程中作为编程地址上翻、下翻未作提示。
(2) 结构组成与工作原理
机箱：壁挂式机箱
组件及固定：
主板（含液晶、指示灯、操作键）固定在机箱门上；
回路驱动板（含输出端子）固定在机箱左上部；
四组直接控制输出组件固定在机箱右上部（选配）；
打印机固定在机箱中左部（选配）；
LA173回路汇集卡安装在机箱中左部，位于回路驱动板和打印机之间（选配）；
电源固定在机箱中右部；
LA804浪涌滤波器固定在电源右下方；
备用电池固定在机箱下部。
各部分工作原理：
主板是整机的控制中心，以单片机W78E516为控制处理中心，62256为数据存储单元，29C040为汉字库，加上一些外围IO扩展芯片（控制扫描键盘、指示灯）、音响驱动芯片、时钟、液晶、打印机等组成全部硬件电路。单片机通过其异步串行通讯口与回路驱动板、直接控制输出组件进行数据通讯（发出命令、接收数据），分析数据、判断状态、发出并记录各种报警信息（声光提示、液晶屏显示、打印机记录、黑匣子记录、RS232输出等）。单片机还可接收键盘操作信息进入各种相关的菜单操作界面，对整机的控制特性、状态信息进行查询或设置；接收电源的工作状态信息、发出软关机信息。上述的全部功能均由储存在单片机中的软件进行控制。RAM 62256、时钟1381设有掉电保护电池，以防丢失数据。
回路驱动板由单片机89C51、以及总线功率驱动电路（MOS功率管9024与024）、回码接收甄别电路（LM339）等电路组成。其软件负责接收来自主板的命令，经转换格式后向总线（挂接各种前端部件）转发；接收来自部件的回答信息，再返回主板。此外声光警报器控制输出口、RS232输出口也放在该板上，但却直接受控于主板，与本板单片机毫无关系。
电源为开关电源，将～220V或24V直流电压转换为5V、24V、联动24V三组相互隔离的电压，供上述各电路板使用，其中89C51单片机负责输入电源的自动切换、故障检测、过流保护、软关机信息的接收、发送与控制等。

三、JB-TB-242/SAN030火灾报警控制器主要技术特性：

1) 电源：
   交流电源(主电源)：额定工作电压 ～220V （175～245V）
   备用电池：型号NT12-7.0 (12V7.0AH/20HR)
2) 使用环境
温    度： 0℃～+42℃
相对湿度：≤95%，不凝露
3) 容量
       回路数: 1个     回路地址的最大容量:242点
4) 显示器为LCD液晶屏(128×64的图形点阵)
5) 外形尺寸(长×宽×高)：370×120×470 mm
6) 探测总线线制:采用双绞线，参考型号RVS-2x1.5mm²

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-TB-242/SAN030
[名称]	JB-TB-242/SAN030消防报警主机
[品牌]	泰和安
[安装方式]	壁挂式
[系统型式]	非联动型
[最大点数]	242点
[显示屏规格]	128×64点
[环境湿度]	≤95%，不结露
[尺寸]	370×120×470 mm
