一、JTY-HF-YJLH103线型光束感烟火灾探测器功能和用途

　　·当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器发出火灾报警信号。

　　·适用于无遮档大空间的场所，如：各类商场、厅堂馆所，古建筑物、大型车间、仓库、隧道和各种建筑物的夹层、闷顶等。

二、JTY-HF-YJLH103线型光束感烟火灾探测器技术指标

	发射器	接收器
工作电压	DC16V~35V	DC16V~35V
工作电流	8mA~10mA	30mA
发射距离	150mm以上
光轴调整	左右：±25°，上下：±25°	左右：±25°，上下：±25°
监视距离	1m~100m	1m~100m
灵敏度		4.3dB，62%
环境温度	-15℃~+55℃，≤95%RH

三、JTY-HF-YJLH103线型光束感烟火灾探测器特点

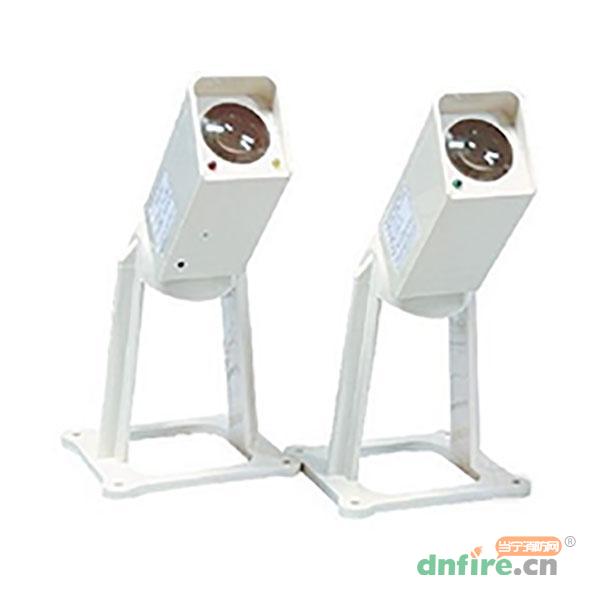

　　·由发射器和接收器两部分组成。

　　·非编址型，输出开关量信号，需与AY5620型输入模块配套使用。

　　·可以报出火警和故障。

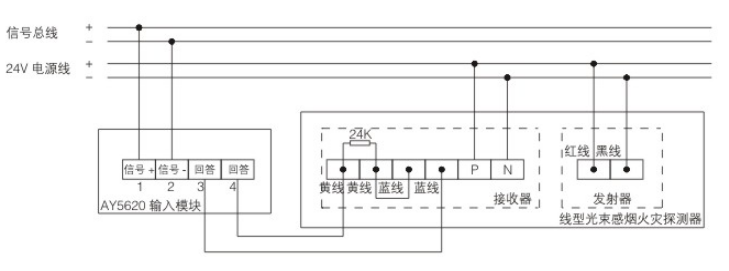

四、JTY-HF-YJLH103线型光束感烟火灾探测器接线示意图

 　　注：51K电阻为终端电阻，必须按要求连接在接收器引出的相应颜色的导线之间，否则模块将会报自检故障。

五、JTY-HF-YJLH103线型光束感烟火灾探测器安装方式

　　·用ф10钻头打深度为6mm的孔，放入M6膨胀螺栓，用一字形螺丝刀将膨胀螺套顶到最低后安装支架。

　　·安装发射器后，测量接收器的安装位置。

　　·安装接收器支架。支架应尽可能牢固地直接固定实体墙壁或不会因震动而发生变形的建筑上，应避免在支架与墙壁之间夹垫纸板、塑料板、泡沫板和薄木板等易发生变形的物质。

　　·将底部和左右三个M5转轴螺丝拧紧，将底部和左右四个M3调整螺丝适当拧紧。

　　·用长度不超过1m的ф16金属软管将连接导线从接线盒引至探测器。

　　·按接线要求将连接导线与相应的端子和相应颜色的引出线连接。

六、JTY-HF-YJLH103线型光束感烟火灾探测器布线要求

　　·信号总线宜采用截面积≥1.0mm²的多芯铜导线，且回路电阻不大于60Ω。

　　·信号总线需穿金属管或阻燃管敷设。

　　·24V电源线宜采用截面积≥2.5mm²的多芯铜导线。

七、JTY-HF-YJLH103线型光束感烟火灾探测器注意事项

　　·探测器的光束轴线距顶棚垂直距离宜为0.3m-1.0m,距地面高度不宜超过30m。

　　·相邻两组探测器的水平距离不应大于14m。

　　·探测器距侧墙水平距离不应大于7m，且不应小于0.5m。

　　·探测器的发射器和接收器之间的距离不宜超过100m。

　　·发射器和接收器之间的光路300mm内应无遮档物或干扰源。

　　·不宜安装在下列场所：1顶棚高度超过30m。2空间高度小于1.5m。3存在大量灰尘、干粉或水蒸气。
