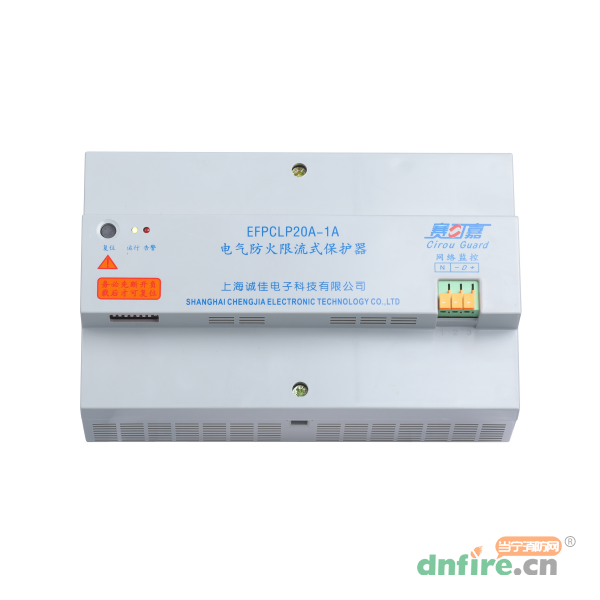

一、EFPCLP20A-1A电气防火限流式保护器概述
电气防火限流保护器使用时串接在电气分路开关与用电器负载之间的电气线路中，能实现检测电气线路中电流故障并执行限流保护。
二、EFPCLP20A-1A电气防火限流式保护器产品功能
1．微秒级短路限流保护功能产品能实时检测用电线路电流，一旦发生短路故障，能在150微秒内实现快速限流保护，有效抑制了因短路电流过大所引起的电气火灾危害。
2．当被保护线路的电流超过额定电流处于过载状态、且过载持续时间超过设定时间（3-60秒）时，保护器即可执行过载报警与限流保护。
3．当保护器工作环境温度或机内元件温度超过所设定温度值时，保护器即可执行超温保护功能。
4．保护器执行限流保护时，能发出声光报警指示。
5．保护器内置远程计算机数据接口，符合RS－485接口协议，可以将多台保护器与计算机联网，能够实现计算机实时监控、统计查询与追溯功能。
三、EFPCLP20A-1A电气防火限流式保护器应用场所
EFPCLP20A-1A电气防火限流式保护器适用于各种用电场所，如学校、医院、寺庙、会展、宾馆、娱乐场所、商场、住宅、仓库、电动车充电站及工厂等。此产品亦可向石油、化工、汽车、轮船、航空等领域作电气防火的延伸开发。
四、EFPCLP20A-1A电气防火限流式保护器技术参数
| 型号 |
EFPCLP20A-1A |
| 名称 |
电气防火限流式保护器 |
| 额定电流 |
20A |
| 工作环境 |
单相电源220V±10% 50Hz |
| 工作温度-10 ~＋40ºC |
| 相对湿度 ≤ 90% |
| 额定电流下压降 |
≤0.5V |
| 额定电流下温升 |
≤35 ºK |
| 短路保护整定电流Is |
85A±10% (典型值） |
| 短路保护限流动作时间 |
≤ 150μS /阻性负载 |
| 过负荷保护电流 |
＞23A |
| 过负荷保护动作时间 |
3 - 60 S |
| 机内超温报警限流值 |
≥75ºC |
| 联机数据串行接口 |
RS-485 |
| 执行标准 |
Q/SEHY3-2014 |
五、EFPCLP20A-1A电气防火限流式保护器接线示意图
六、EFPCLP20A-1A电气防火限流式保护器安装与使用
1．EFPCLP20A-1A电气防火限流式保护器串联在用户火线进线和用电负载之间，连接线应使用截面积2.5-4mm2的绝缘铜导线。保护器安装于室内集中控制开关箱内，小容量用户也可安装于小型家用配电箱内的35mm标准DIN导轨上。安装场所应无严重影响保护器绝缘的气体、化学性沉淀物及其他易爆、易腐蚀性介质。注意环境温度和产品散热通风。
2．保护器使用时上电后，系统进入自检状态，LED红绿指示灯闪烁几秒钟后，当听到蜂鸣器“嘀嘀”两声后，LED指示灯红灯熄灭，绿灯常亮，表示自检正常，产品处于正常工作状态。
3．EFPCLP20A-1A电气防火限流式保护器内部带有交流电，严禁非专业人员擅自打开机壳。使用本产品的被保护电路，在发生过负荷、短路故障而限流保护期间，用户线路中仍有可能带有较高的交流电压，故不允许随意触碰用电线路的金属部分。当发生短路限流报警时，应断开所有的负载分路开关后，按下保护器的复位按钮进行复位，待保护器完成自检，正常供电后依次合上各分路开关。当合上某一分路开关时保护器再次发出限流报警，根据声光显示状态即可判断该分路故障的性质。应断开该分路开关，检查该分路电气线路，将故障排除之后，即可合上该分路开关供电。当某一分路发生过载故障报警时，应减少大功率负载,在不超过该回路的额定功率后，按下保护器复位按钮，即可恢复正常供电。
4．当发生机体超温限流保护时，表明此时负载电流过大或是环境温度过高、通风散热不良等原因所致，应采取加强通风散热，待机体内部温度降低后，按下复位键恢复供电。
5．EFPCLP20A-1A电气防火限流式保护器一般无需特殊保养和维护，仅需注意防水、防尘和通风散热即可。
