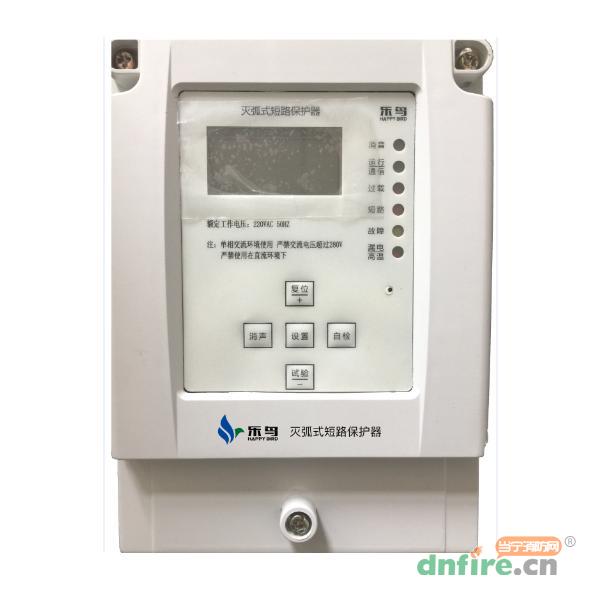

一、LN6M-H1灭弧式短路保护器概述

　　LN6M-H1灭弧式短路保护器是由乐鸟科技公司自主研发的一款新型电气防火设备。该产品能够大大降低电气线路短路所造成的火灾隐患，广泛应用在高低压配电系统中，用于保护开关柜、电气设备的正常运行和操作人员的人身安全，能在短路150us内断开短路信号，使得短路线路在极短的时间内断开避免了火灾的发生。

二、LN6M-H1灭弧式短路保护器特点

　　保护器有短路、过载、漏电三种保护功能。

　　保护器作为预防电气火灾的产品，能够对电气过载、漏电秒级报警和电气短路实现微秒级限流保护，在由短路产生的电流远未达到短路电流前就完成限流，从而预防电气线路短路过程中引起的连续拉弧打火等引燃可燃物造成火灾事故。

　　辅助功能：保护器内部温度监控，保护器外部的机箱温度监控，一路CAN通信口，清晰的led指示灯、液晶显示屏和简单的功能按钮，防火级别的外壳。

三、LN6M-H1灭弧式短路保护器

短路额定电流范围	10-150A
过载额定电流范围	10-150A
短路电流精度	±5%
过载电流精度	±5%
短路响应时间	150us
过载响应时间	3-60s
剩余电流检测范围	200-1000mA
感温元件检测范围	50℃-120℃
剩余电流精度	±5%
感温元件温度精度	±5%
剩余电流响应时间	< 1s
感温元件响应时间	< 40s
额定输入电压值	220V
电压输入范围	AC150-280V
有线通信类型	CAN 光电隔离
通信速率	20kbps
隔离电压	2500Vac
报警输出	一路无源输出
报警输出最大开关电压	250Vac 或 30Vdc
报警输出最大导通电阻	100毫欧
报警输出机械寿命	4000000次
使用温度	-10℃ - 70℃
保存温度	-50℃ - 80℃
使用湿度	0% - 90%无结露
安装方式	壁挂式
尺寸	110mm×160mm×55mm（长×宽×高）



四、LN6M-H1灭弧式短路保护器功能说明

　　1.保护器上电后电源灯绿色常亮。

　　2.过载保护：

　　按键可设置过载额定电流值10-150A。负载电流超过设置的过载额定电流值保护器可在3-60s（按键可设置）时间之间断开输出，过载红灯常亮，段码屏显示过载发生时电流值，背光闪亮，蜂鸣器常响。按消音键蜂鸣器可失声。按复位键声光报警信号消失，保护器进入正常输出及监测状态。无自恢复功能。

　　3.短路保护：

　　按键可设置短路额定电流值10-150A。负载短路电流超过设置的短路额定电流值保护器可在150us时间内断开输出，短路红灯常亮，段码屏显示短路发生时电流值，背光闪亮，蜂鸣器常响。按消音键蜂鸣器可失声。按复位键声光报警信号消失，保护器进入正常输出及监测状态。无自恢复功能。

　　4.漏电保护：

　　按键可设置漏电额定电流值200-1000mA。负载漏电电流超过设置的漏电额定电流值保护器可在3-60s（按键可设置）时间之间断开输出（可设置），漏电红灯常亮，段码屏显示漏电发生时电流值，背光常亮，蜂鸣器常响。按消音键蜂鸣器可失声。按复位键声光报警信号消失，保护器进入正常输出及监测状态。无自恢复功能。

　　5.自保护功能：

　　按键可设置保护器自身和外部箱体额定温度值50-120℃。保护器自身和外部箱体超过额定温度值，故障黄灯常亮，段码屏显示故障发生时温度值，蜂鸣器间断响。按消音键蜂鸣器可失声。按复位键声光报警信号消失，保护器进入正常输出及监测状态。保护器可根据自身温度值超过50℃控制保护器的两个风扇是否运行。有自恢复功能。

　　6.自检：

　　保护器所有的显示亮灭一次，蜂鸣器常响一次，间断响一次，不影响正常的监视状态。

　　7.通信：

　　按键设置保护器的地址，CAN接口接收到自身数据通信灯闪亮，CAN波特率20K。

　　8.实验：

　　保护器模拟短路发生。

　　9.设置：

　　按键进入设置菜单可对相应参数设置。有报警发生会自动跳转显示报警值，既是报警显示优先。

　　（1）过载额定电流值：10-150A

　　（2）短路额定电流值：10-150A

　　（3）漏电额定电流值：200-1000mA

　　（4）保护器温度值：50-120℃

　　（5）箱体温度值：50-120℃

　　（6）漏电是否有输出：ON\OFF

　　（7）蜂鸣器是否有输出：ON\OFF

　　（8）地址：0000-1000
