一、鼎信消防广播音箱系列产品
| 名称及型号 |
编码/非编码 |
安装方式 |

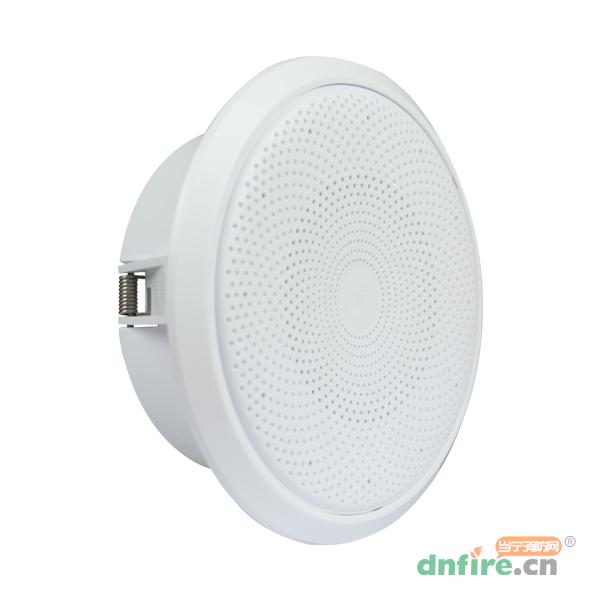

| TS-GY-7611消防广播音箱 |
编码 |
吸顶式 |
| TS-GY-7612消防广播音箱 |
非编码 |
吸顶式 |

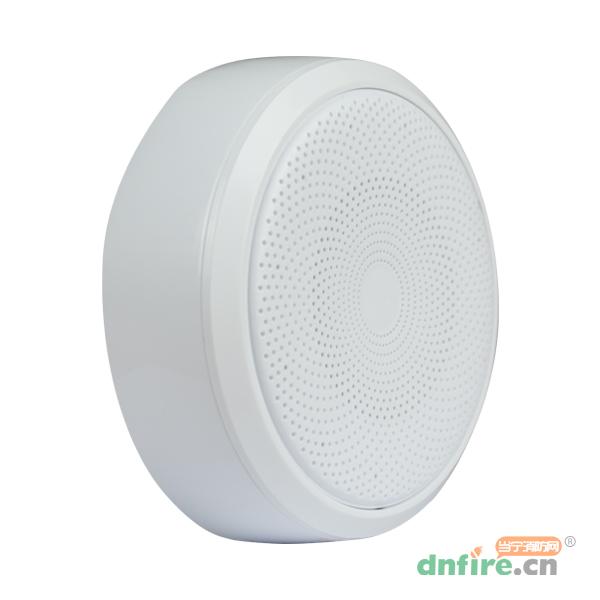

| TS-GY-7613消防广播音箱 |
编码 |
明装式、壁挂式 |
| TS-GY-7614 防广播音箱 |
非编码 |
明装式、壁挂式 |
| TS-GY-7621消防广播音箱 |
编码 |
吸顶式 |
| TS-GY-7623 消防广播音箱 |
编码 |
明装式、壁挂式 |
二、鼎信消防广播音箱产品特点
1、独有的两总线连接，广播音箱电源、通信、音频信号共用两线传输，降低布线成本，方便接线。
2、电子编码方式，可以通过TS-BM-9502专用电子编码器进行编码，操作简单快捷。
3、编码广播音箱内置拓展端子，可以实现对非编码广播音箱的拓展，最多拓展50个非编码广播音箱。
4、完善的保护功能，可以实现对拓展线路短路、断路的检测，并上报控制器。
5、具有吸顶、明装和壁挂三种安装方式，安装简单方便。
6、宽音频响应，灵敏度高。
三、鼎信消防广播音箱技术特性
| 工作电压 |
DC16V～DC28V（编码广播音箱） |
| 静态电流 |
≤5mA（编码广播音箱） |
| 频率特性 |
80Hz~8KHz |
| 音频电压 |
AC120V |
| 输入阻抗 |
4.8kΩ |
| 输出功率 |
3W |
| 灵敏度 |
96±3dB |
| 线制 |
与控制器无极性二总线连接 |
| 颜色 |
白色 |
| 外形尺寸 |
φ190.0mm×69.0mm（适用于TS-GY-7611、TS-GY-7612、TS-GY-7621）
φ201.0mm×57.5mm（适用于TS-GY-7613、TS-GY-7614、TS-GY-7623）
|
| 使用环境 |
温度：-10℃～+55℃
相对湿度：≤95%，不凝露
|
| 执行标准 |
GB 16806-2006《消防联动控制系统》 |
四、鼎信消防广播音箱结构特征

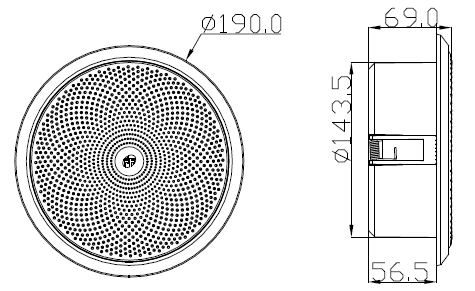

TS-GY-7611、TS-GY-7612、TS-GY-7621外形示意图如下：
TS-GY-7613、TS-GY-7614、TS-GY-7623外形示意图如下：
编码广播音箱上盖有“M”标识，非编码广播音箱上盖无“M”标识。
五、鼎信消防广播音箱安装与接线
TS-GY-7611、TS-GY-7612采用吸顶式安装，安装前需要制作安装孔，安装孔尺寸为φ150±3mm。
安装时保证广播音箱前盖牢固，然后将音箱卡扣卡入安装孔内。具体安装示意图如下图所示。

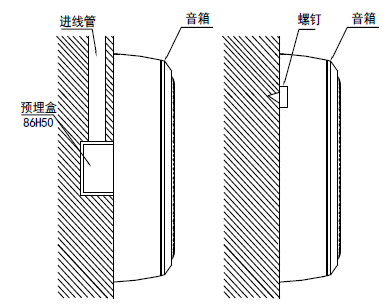

TS-GY-7613、TS-GY-7614兼容明装式和壁挂式安装。明装式安装孔为B孔，安装在86盒上即可；壁挂式安装孔采用A、B任意一种即可（若现场预埋86盒，可使用B孔进行安装；若没有预埋86盒，可使用A孔进行安装）。具体安装示意图如下图所示。
编码广播音箱4P端子B1、B2接口为广播总线接口，与消防应急广播设备广播总线相连接；E1、E2接口为广播拓展接口，可配接非编码广播音箱，当不接非编码广播音箱时需并接51kΩ插件电阻。
非编码广播音箱2P端子E1、E2接口为广播支线连接端口，可配接在青岛鼎信消防安全有限公司生产的编码音箱拓展接口下使用。同时应在最远端的非编码广播音箱E1、E2接口处并接51kΩ插件电阻。
六种广播音箱总线宜选用RVVP-2×1.5mm²或以上屏蔽线，单独穿金属管或阻燃管敷设。
