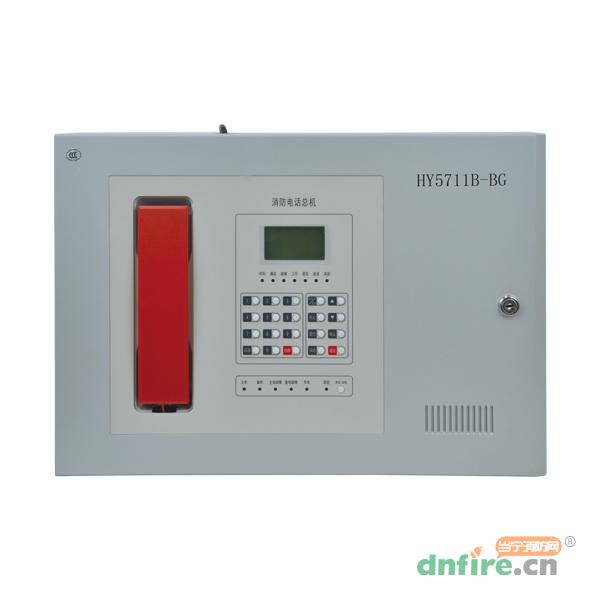

一、HY5711B-BG总线消防电话总机产品概述

　　HY5711B-BG两总线消防电话系统是消防专用通讯设备，由HY5711B-BG两总线消防电话总机、HY5716B总线消防电话分机、HY5714B总线消防电话插孔、外供的220V交流电源及内部24V备用电源共同构成。该系统具有以下性能特点：

　　1、系统设计为独立系统设计，可以方便的安装在任意墙壁上，并对主电220V及内部24V备电状态时时监控，如有异常及时的进行声光报警。

　　2、采用两总线控制。总机与电话分机及电话插孔之间采用两总线连接，使得系统布线达到最小化，工程施工简单。两根总线区分正负极性，最大传输距离达1500米。

　　3、系统容量。在两总线上最多可监控30部总线分机或插孔。同时，单个总线插孔最多可以扩展10个非总线插孔，总线上最多可扩展100个非编码插孔。

　　4、系统设计为独立系统设计，可以方便的安装在任意墙壁上，并对主电220V及内部24V备电状态时时监控，如有异常及时的进行声光报警。

　　5、系统实时自动巡检，及时检测出分机故障和线路故障。

　　6、系统总机采用液晶汉字图形显示。通过显示汉字菜单及汉字提示信息，可以直观的显示各项功能操作及通话呼叫状态，使用便利。

　　7、总机可以存储9小时以上的通话录音，及500条记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容。

二、HY5711B-BG主要技术参数

电源	交流（220V）85%-110%范围内,最大工作电流约0.13A，内部直流备电24V
总线线路电阻	最大不超过70欧姆（包括导线电阻和连接点接触电阻）
总线容量	最多30个编码地址（由编码开关按二进制方式设置）
总线长度	最大1500米
分机耗电	监视电流＜1mA 通话电流＜30mA
话音频率范围	300～3400Hz
话音传输损耗	＜5dB
工作环境	环境温度：0～40℃ 相对湿度：≤95%
电话总机的外形结构	采用壁挂式结构 宽度：500mm 高度：350mm 厚度：110mm

三、HY5711B-BG总线消防电话总机系统构成

　　HY5711B-BG总线消防电话系统由HY5711B-BG总线消防电话总机HY5716B总线消防电话分机、HY5714B总线消防电话插孔等组成。

　　系统需要外部提供交流220电压，所需内部电源容量为DC24V/4A两节。由图可见，系统由中央控制单元（包括：系统软件、CPU及译码电路等）进行总体控制。由面板的液晶显示屏、指示灯及按键等构成应用界面。由录音放音电路、音频放大电路及喇叭构成了音频的录音放音处理。由通话电路、总线收发电路及总线信号处理电路构成了总线控制接口电路。

四、HY5711B-BG总线消防电话总机系统布线

　　消防电话系统中，线路传输的话音信号是小幅度的模拟信号，极易受到空间辐射、报警系统、广播系统等信号干扰，所以现场布线时，电话系统的穿线管道应独立敷设，不要同报警系统、广播系统等线路同管穿线，以保证清晰的话音质量。

　　系统布线采用的导线宜选用截面积不小于1.0mm2的屏蔽双色双绞线。从电话总机至最远端的分机，线长不要超过1500米;线路电阻（包括导线电阻和连接点接触电阻）最大不超过70欧姆。接线时，屏蔽层导线应连接到总机输出端子的“机壳接地”端。

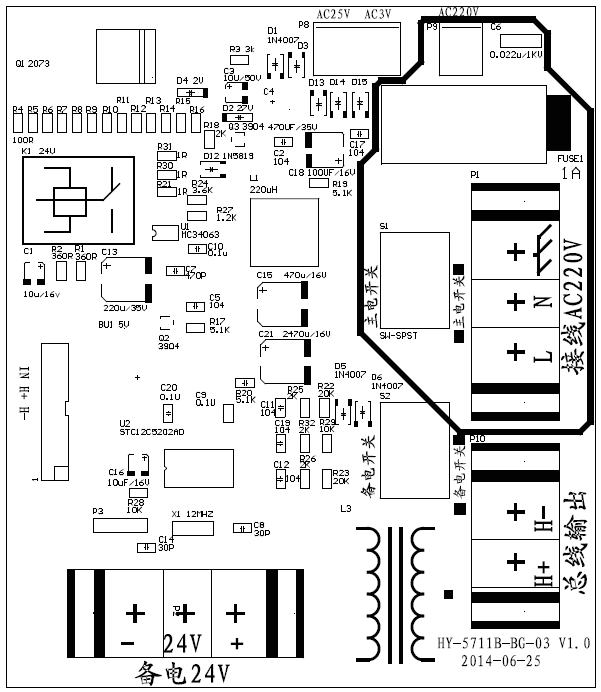

　　“总线通话H+H-”连接总线分机和插孔，接线时分正负极性,“交流电源220V和机壳”连接保护地等。具体如下图所示：

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	恒业科技
[型号]	HY5711B-BG
[名称]	总线消防电话总机
[尺寸]	宽度：500mm 高度：350mm 厚度：110mm
[频率范围]	300～3400Hz
