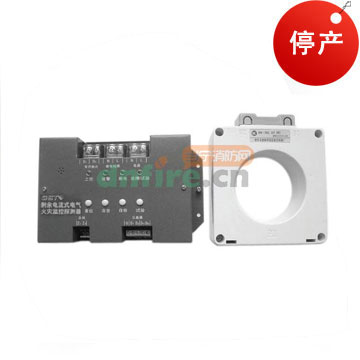

温馨提示：GST-DH9200系列产品已停产，其替代产品为DH-GSTN5300系列剩余电流式电气火灾监控探测器。

一、GST-DH9200-9型剩余电流式电气火灾监控探测器概述：

　　GST-DH9200-9型剩余电流式电气火灾监控探测器(以下简称探测器)使用双重供电方式和成熟的总线技术，工作稳定可靠。该探测器应用方式灵活，可以应用于总线式的漏电报警系统。

二、GST-DH9200-9特点：

　　1.GST-DH9200-9探测器和电气火灾监控设备采用无极性两线制连接方式，布线简便。
2.GST-DH9200-9探测器通讯采用数字化无损冲突技术和电子编码技术，报警响应快，调试简便。
3.GST-DH9200-9探测器内置高性能CPU，采用智能算法和看门狗技术。具备在线自检测和校正功能，可以检测探测线圈的短路断路，并对一定范围内的异常进行自校正。
4.GST-DH9200-9探测器从50mA到1000mA二十级报警剩余电流设置，通过电子编码器和电气火灾监控设备都可以实现探测器修改地址编码和报警电流等设置，方便工程调试和维护。
5.零序电流互感器具有外形美观，灵敏度高，线性度好，运行可靠，安装方便。

三、GST-DH9200-9技术特性：

型号	GST-DH9200-9
工作电压	AC220V
工作电流	AC10mA
额定动作电流	50mA到1000mA二十级可设(步进50mA)
额定不动作电流	额定动作电流的50%
输出触点容量	2A/250VAC，2A/30VDC
常开触点输出	脉冲输出与持续输出可设
常开触点延时输出	0~10秒可设
过线电流	400A
过线电压	＜660VAC
过线额定频率	50Hz/60Hz
总线接口	24V，无极性
响应时间	≤60s
指示灯	工作灯：绿色，正常工作时点亮，约几秒钟闪动一次表示通讯正常； 报警灯：红色，正常时熄灭，报警时常亮； 断电灯：黄色，正常时熄灭，常开触点延时输出时闪亮，输出成功后常亮； 故障/试验灯：黄色，正常时熄灭，试验状态下闪亮，探测器故障时常亮。
使用环境	温度：-10℃～+50℃ 相对湿度≤95%，不凝露 海拔＜3000m
外壳防护等级	IP20
线制	信号二总线无极性
编码方式	电子编码(编码范围为1~242)
信号处理模块壳体材料和颜色	Q 235，蓝绿色
信号处理模块重量	700g
外形尺寸	信号处理模块：189mm×112mm×34mm
安装孔距：	信号处理模块：178mm×55mm

四、GST-DH9200-9结构特征与工作原理

　　1.结构特征：

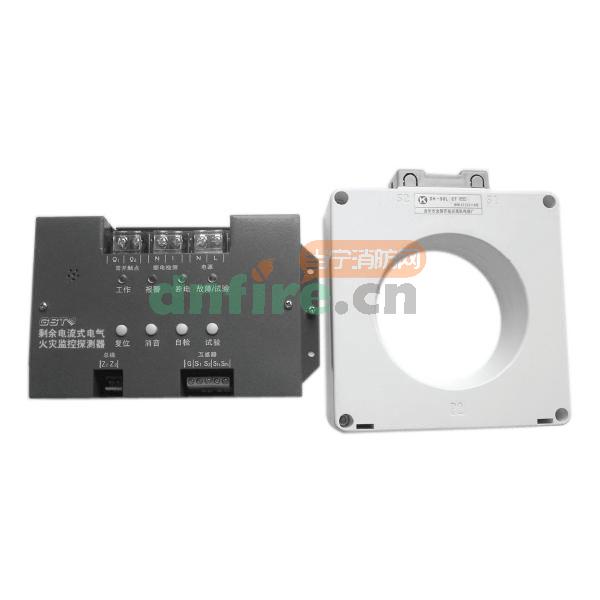

GST-DH9200-9探测器由信号处理模块和零序电流互感器两部分组成，零序电流互感器外形示意图如下图所示：

　　2.工作原理
GST-DH9200-9探测器通过信号采集电路网络准确采集零序电流互感器的输出电流值，并上传给电气火灾监控设备。当达到预先设定的剩余电流值时，信号处理模块有声光指示，同时将报警信息上传给电气火灾监控设备，并执行电气火灾监控设备下达的命令，执行触点的开启与闭合。探测器具备自检功能，能检测探测器的功能是否正常，如有故障能及时上传给电气火灾监控设备，有助于故障的定点排除。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-DH9200-9
[名称]	剩余电流式电气火灾监控探测器
[工作电压]	AC220V
[工作电流]	5mA
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[尺寸]	145mm×162mm×45mm
[颜色]	白色
[别名]	GST-DH9200-9剩余电流探测器
[过线电流（A）]	400
