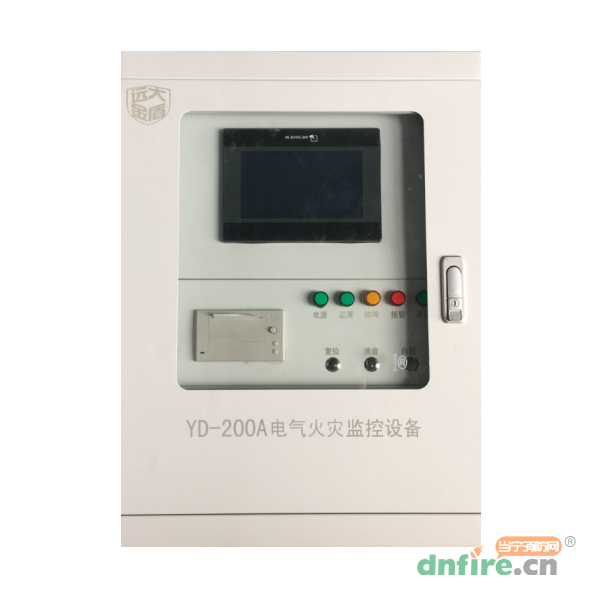

一、YD-200A电气火灾监控设备概述

　　YD-200A电气火灾监控设备是远大金盾结合多年技术积累及系统集成的经验，独立研发的一整套服务于供电网络，以实现对保护电气线路的报警、监视、控制、管理的工业级硬件/软件系统。监控系统应用于大型购物中心、生活小区、基础设施、办公大楼、商业酒店等区域的消防控制中心，对分散在建筑内的探测器进行遥测、遥调，方便实现监控与管理。

　　YD-200A电气火灾监控系统立足于保障低压系统配电及用电安全，采用集散监控的设计理念，把过去对电气火灾的消极防范变为主动预防，大量实践及应用已经证明其具备智能化分析能力。作为新型电气火灾监控系统，硬件/软件系统已具备用电安全管理、控制、保护、分析、显示、记录于一体的智能化优点，可在区域内自由组网，集中监控，进而充分保障用电系统的电力安全与正常运行。

二、YD-200A电气火灾监控设备系统架构

　　电气火灾监控系统由电气火灾监控设备、电气火灾监控设备、测温式电气火灾监控探测器、剩余电流式电气火灾监控探测器组成。电气火灾监控设备设置在消防控制室；探测器应用于变配电室低压柜出线处及建筑楼各楼层重要配电箱的出线处。各探测器通过CAN总线将现场回路的实时信息上传到电气火灾监控设备，监控设备将收集到的现场信息同步显示，可对漏电流、温度越限的回路以及故障回路发出声光报警，并保存报警记录，以备查询、打印。

　　电气火灾探测器完成区域内信号的采集、管理及上传，其具有本地显示、参数设定和声光报警功能。电气火灾监控设备由触摸屏、智能采集器及必要的附件组成，能够完成数据集中监控、故障处理和各种管理功能，并可实现与其它智能系统通信。当受监控的馈线回路剩余电流、温度超过预设值时以及传感器断线、短路时，探测器会在规定的时间内发出声光预警信号，电气火灾监控设备根据用户需求可以在规定的时间内切断被监控回路的供电电源。

三、YD-200A电气火灾监控设备使用环境

　　安装在户内，无导电尘埃，无对金属和绝缘物有腐蚀作用的气体；

　　海拔高度：≤1000m；

　　环境温度：-25℃～+45℃；

　　空气相对湿度：日平均相对湿度≤95%，月平均相对湿度≤90%。无凝露；

　　年平均温度：25℃；

　　最大日温差：15℃；

　　抗震能力：地面水平加速度：2.5m/s²，地面垂直加速度：1.25m/s²，安全系数1.67；

　　爬电比距：2.5cm/kV。

四、YD-200A电气火灾监控设备接线

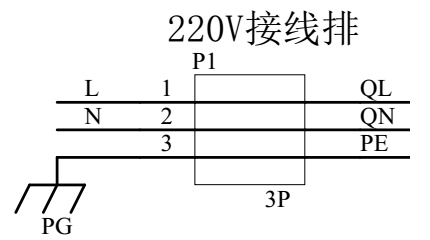

主电源输入接线示意图

　　L和N端子接交流220V电源。PE接保护地线。

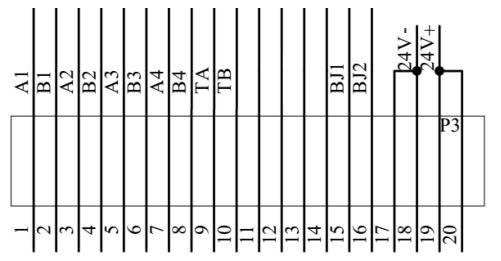

总线通信接线示意图

　　A1-A4接CAN总线的正极端，与电气火灾探测器模块正极通信端子连接。

　　B1-B4接接CAN总线的负极端，与电气火灾探测器模块负极通信端子连接。

　　TA和TB接消防中心图形显示装置。
