一、末端试水装置概述

　　末端试水装置适用于湿式系统、干式系统、预作用系统、闭式泡沫水喷淋系统各分区的最不利处及雨淋系统传动探测管网的最不利处，用于监控自动喷水灭火系统末端压力，并可检验系统启动、报警及联动等功能。

　　产品执行标准：GB5135.21《自动喷水灭火系统第21部分：末端试水装置》

　　系统设计：请参照GB50084《自动喷水灭火系统设计规范》

　　施工设计：请参照GB50261《自动喷水灭火系统施工及验收规范》

二、末端试水装置功能

　　1.模拟喷淋系统各保护区最不利处的喷头工作时，检测水流指示器、报警阀与压力开关的联动、复位性能；

　　2.测试干式、预作用、泡沫喷淋系统最不利处的工作介质转换时间，如气转水，水转泡沫；

　　3.便于今后对管道的冲洗、换水维护等；

　　4.显示最不利处喷头的静水压力与喷洒压力。

三、末端试水装置主要技术参数

　　1.额定工作压力：1.2MPa；

　　2.密封试验压力：1.32MPa

　　3.使用环境温度：4℃～70℃

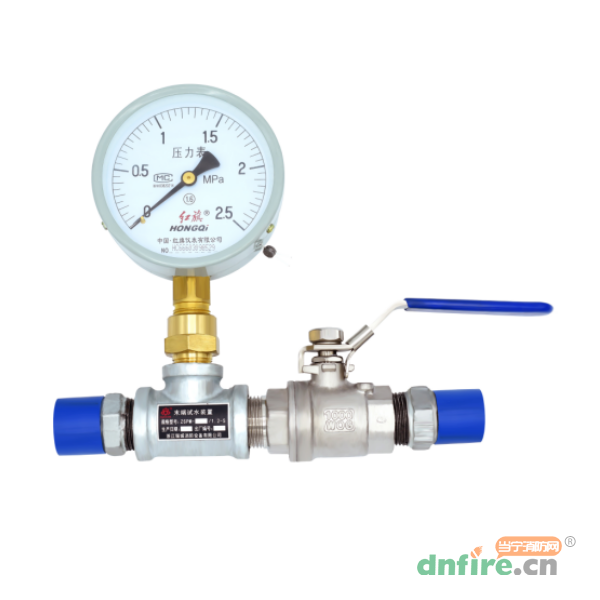

四、末端试水装置产品结构

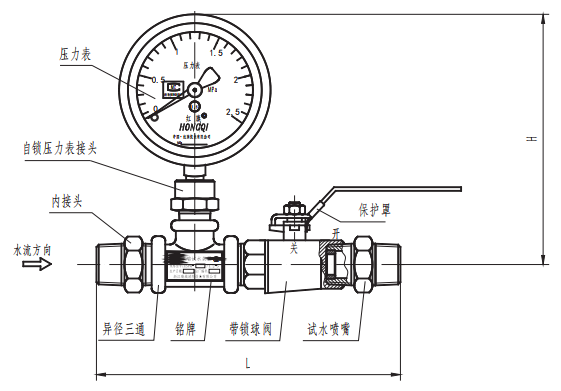

　　末端试水装置由自锁压力表接头、压力表、带锁球阀、试水喷嘴、保护罩、铭牌及管路附件等组成。

五、末端试水装置尺寸与选型



型号规格	公称通径	L	H	流量系数K	连接螺纹
ZSPM-80/1.2-S	DN20	200	175	80	R2 3/4
ZSPM-115/1.2-S	DN20	200	175	115	R2 3/4
ZSPM-161/1.2-S	DN25	230	185	161	R2 1
ZSPM-202/1.2-S	DN25	230	185	202	R2 1
ZSPM-242/1.2-S	DN25	230	185	242	R2 1
ZSPM-363/1.2-S	DN40	275	200	363	R2 1½
