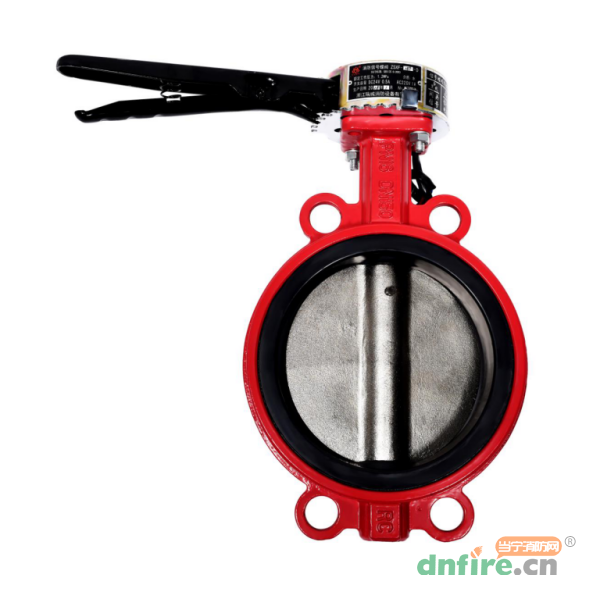

一、消防信号蝶阀 法兰对夹连接概述

　　法兰对夹连接消防信号蝶阀是自动喷水灭火系统中的配套附件之一，作为自动喷水灭火系统的控制阀门，具有阀位显示信号，该信号可接至消防控制中心实时监控，以免造成误操作，提高系统的可靠性。消防信号蝶阀也是消防给排水管路的控制阀门。

　　产品执行标准：GB5135.6《自动喷水灭火系统第6部分：通用阀门》

　　系统设计：请参照GB50084《自动喷水灭火系统设计规范》

　　施工设计：请参照GB50261《自动喷水灭火系统施工及验收规范》

二、消防信号蝶阀 法兰对夹连接技术参数

工作介质	水、油、气体
额定工作压力	1.2MPa、1.6MPa
密封试验压力	2.4MPa、3.2MPa
工作环境温度	4℃～70℃
开关容量	DC24V/0.5A；AC220V/1A

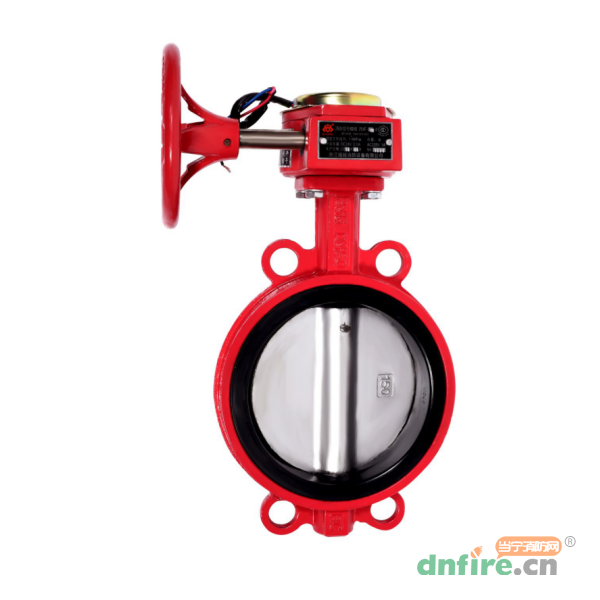

操作方式	蜗轮蜗杆式、手柄快开式
连接方式	法兰对夹连接

三、消防信号蝶阀 法兰对夹连接接线示意图

　　1.红线为信号电源线—由消防控制中心提供DC24V0.5A电源；

　　2.蓝线为阀开信号线—触点闭合反馈阀门开启信号至消防控制中心；

　　3.黑线为阀关信号线—触点闭合反馈阀门关闭信号至消防控制中心。

四、消防信号蝶阀 法兰对夹连接接产品结构

　　消防信号蝶阀主要由阀体、阀座、蝶板、阀杆、轴套、手动操作装置和信号装置等组成。

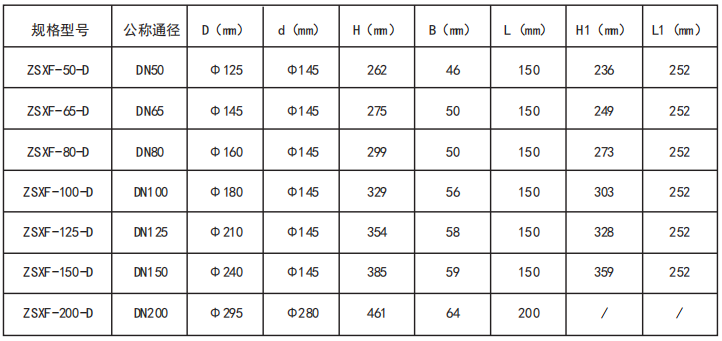

五、消防信号蝶阀 法兰对夹连接接型号规格及尺寸
