一、GST-LD-8369隔离器产品概述

　　海湾GST-LD-8369隔离器（以下简称隔离器），主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线发生短路的位置。

二、GST-LD-8369隔离器特点

　　1.总线短路故障排除后，可将被隔离出去的部分重新纳入系统。

　　2.GST-LD-8369最大输出电流1.2A。

三、GST-LD-8369隔离器技术特性

工作电压	DC24V 允许范围：DC16V～DC28V
工作电流	待机电流≤0.15mA
负载能力	总线24V,1.2A
指示灯	黄色（正常监视状态闪亮，线路故障时常亮）
使用环境	温度：-10℃～55℃ 相对湿度≤95%，不凝露
外形尺寸	86mm×86mm×43mm（带底壳）
外壳防护等级	IP30
壳体材料和颜色	ABS，白色
重量	约122g（带底壳）
安装孔距	60mm

四、GST-LD-8369隔离器结构特征与工作原理

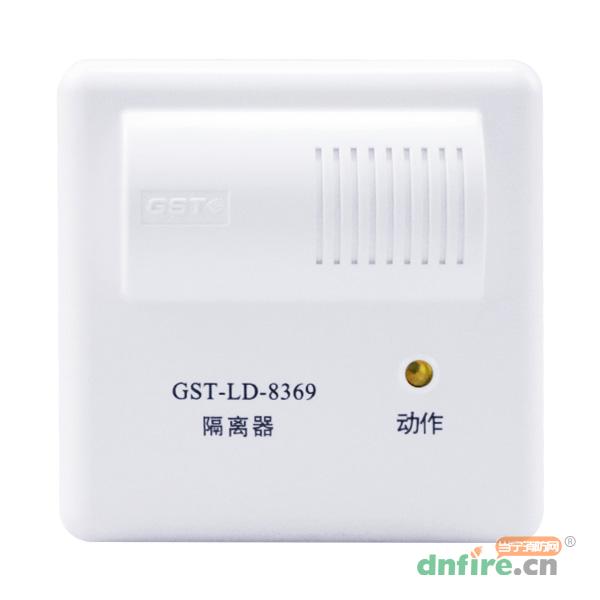

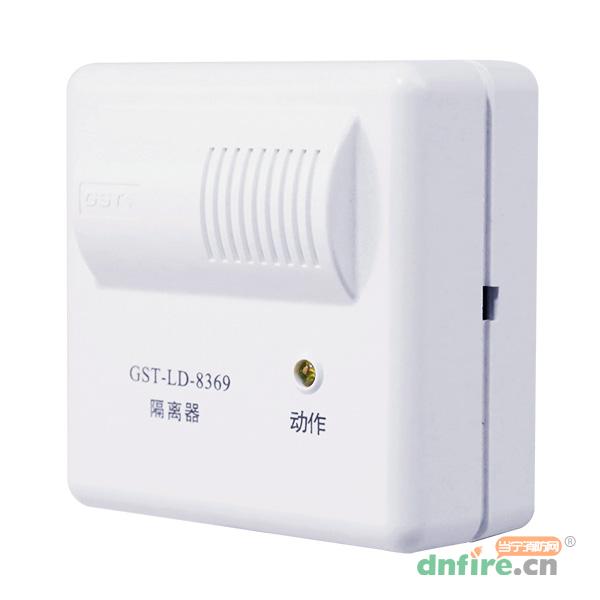

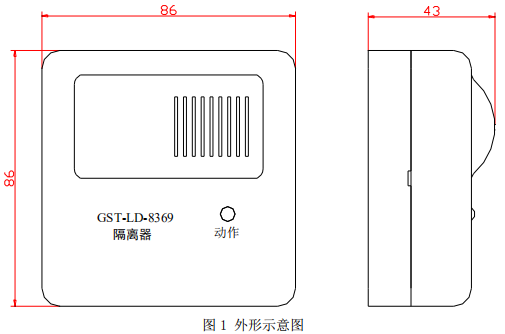

　　1.GST-LD-8369隔离器的外形示意图如图1所示。

　　2.工作原理

　　当隔离器检测到短路故障时，在短路部分上串入20kΩ电阻；当隔离器检测到短路恢复后，去掉20k电阻,并将被隔离部分重新纳入系统。

五、GST-LD-8369隔离器安装与布线

　　警告：安装设备之前，请切断回路的电源并确认导轨已安装牢靠。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

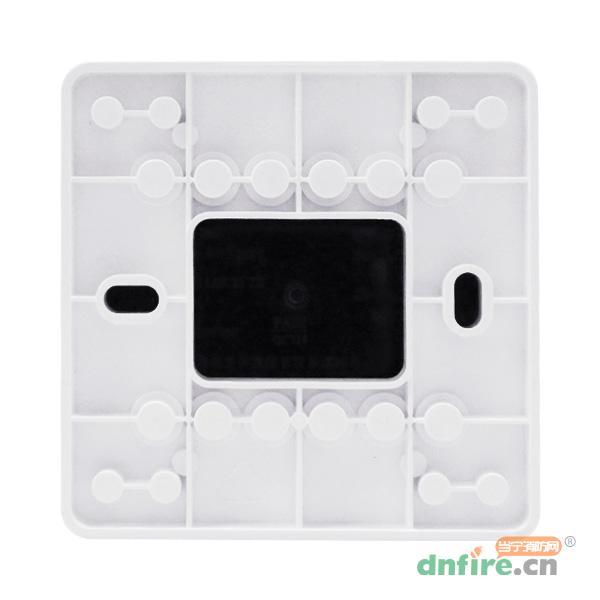

　　2.隔离器采用明装方式，底壳与隔离器间采用插接式结构安装，安装时只需拔下隔离器，从底壳的进线孔中穿入电缆并接在相应的端子上，再插好隔离器即可安装完毕。

　　3.隔离器采用进线管预埋安装，将底盒安装在86H50型预埋盒上，安装孔距为60mm(参见图3)，安装示意图如图2所示：

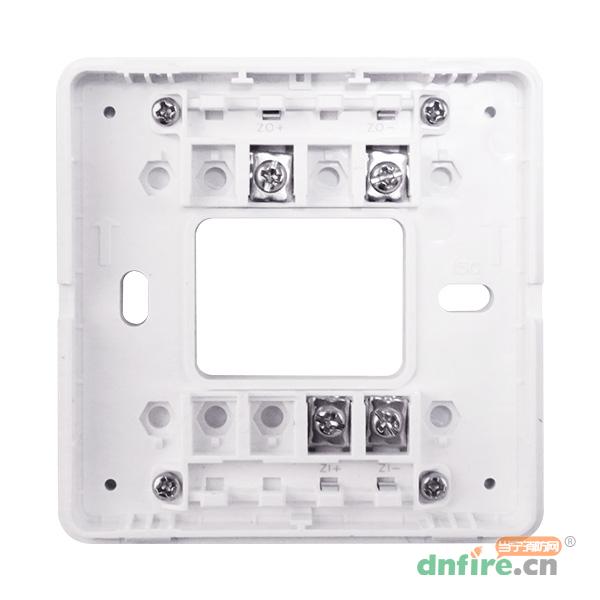

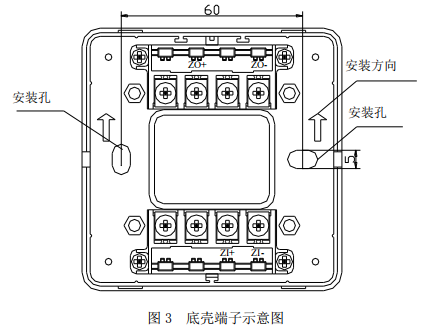

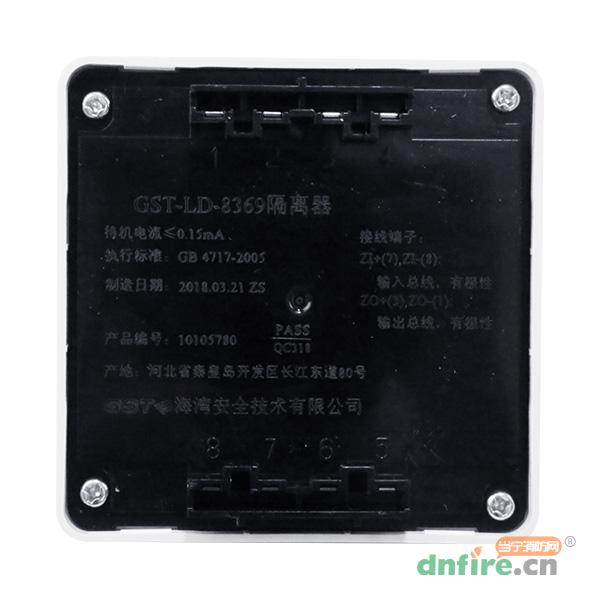

　　4.底壳端子示意图如图3所示：

　　接线说明如下：

　　ZI+、ZI-：输入信号总线,ZI+为正极，ZI-为负极；

　　ZO+、ZO-：输出信号总线，ZO+为正极，ZO-为负极；

　　5.布线要求：选用截面积不小于1.0mm²的RVS双绞线。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

六、GST-LD-8369隔离器测试

　　1.建议至少每个月都对隔离器进行一次测试。

　　2.隔离器在进行测试之前，应通知有关管理部门，并对控制器进行适当处理，防止出现不期望的报警联动。

　　3.测试：在监测状态下隔离器正常时，短路隔离器输出端，隔离器应进入保护状态，输入端总线信号正常，指示灯常亮；去除短路，指示灯闪亮，输入、输出端总线信号都正常。如上述情况均正常，则说明隔离器工作正常。

　　4.测试结束后，通过火灾报警控制器复位系统，并通知有关管理部门系统恢复正常。

　　5.在测试过程中不合格的隔离器检验其接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。

七、GST-LD-8369隔离器应用方法

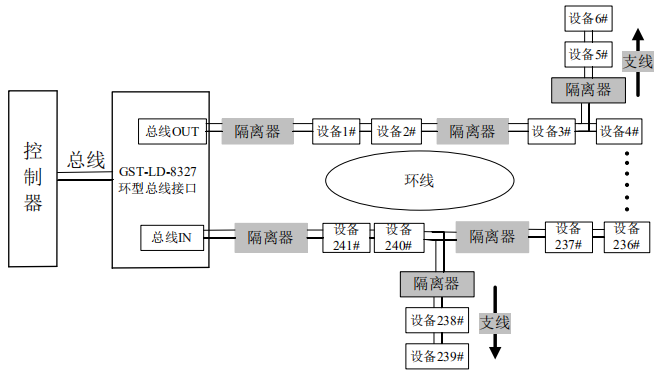

　　隔离器串接到总线中。ZI+、ZI-为输入信号总线；ZO+、ZO-为输出信号总线。

系统接线图

　　注意：隔离器端子有极性。
