已停产，替代产品GST-HX-320B

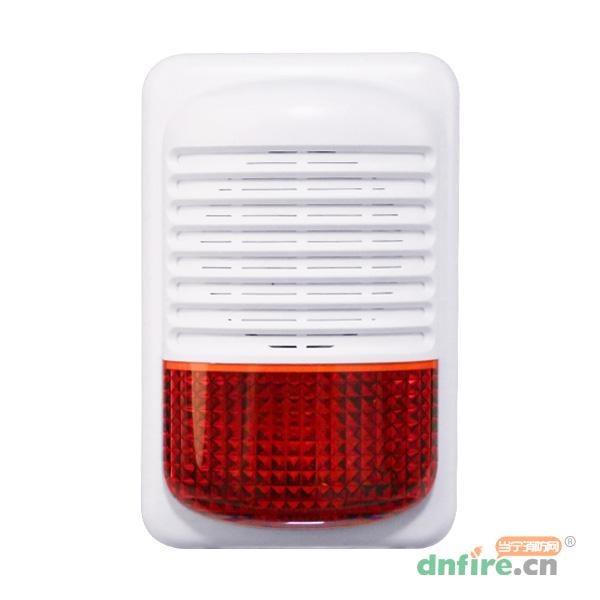

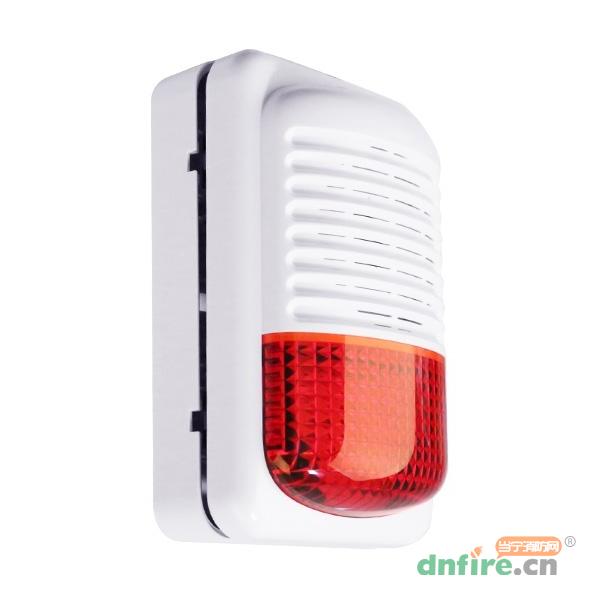

一、GST-HX-300B火灾声光警报器产品概述

　　GST-HX-300B火灾声光警报器(以下简称警报器)，用于在火灾发生时提醒现场人员注意。警报器是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，可由消防控制中心的火灾报警控制器启动。启动后警报器发出强烈的声光警号，以达到提醒现场人员注意的目的。

二、GST-HX-300B火灾声光警报器产品特点

　　1.GST-HX-300B采用2线制，仅有信号总线，现场接线更方便。

　　2.红色有机玻璃面板，采用超高亮发光二极管作为光源，显示醒目、寿命长、功耗低。

　　3.总线无极性，方便现场调试。

　　4.地址码为电子编码，可现场改写。

　　5.GST-HX-300B具有两种音调模式：火警声、嘀嘀声。

　　6.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、GST-HX-300B火灾声光警报器技术特性

工作电压	信号总线电压：DC24V
工作电流	总线监视电流≤0.25mA  总线启动电流≤5mA
闪光频率	1.1Hz～1.7Hz
火警声调声压级	80dB～115dB（正前方 3m 水平处（A 计权） ；嘀嘀声调声压级80dB～115dB（正前方 3m 水平处（A 计权）
变调周期	3.5s～4.8s（火警声）/0.6s～1.0s（滴滴声）
编码方式	采用电子编码方式，占一个总线编码点，编码范围可在 1～242 之间任意设定
线制	两线制，与控制器采用无极性信号二总线连接
使用环境	温度：-10℃～+55℃；相对湿度≤95%，不凝露
仓储条件	温度：-20℃~60℃；湿度：0~95%，不凝露
使用场所	室内
外形尺寸	141mm×90mm×53mm（带底壳）
外壳防护等级	IP43
壳体材料和颜色	ABS/白色，正面镶有机玻璃/红色
重量	约 183g (带底壳)
安装孔距	60mm
执行标准	GB 26851-2011

四、结构特征与工作原理

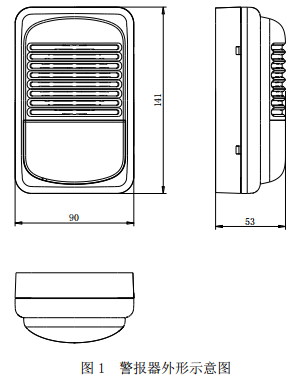

　　1.警报器外形示意图如图1所示。

　　2.工作原理

　　警报器内嵌微处理器，微处理器实现与火灾报警控制器通讯、声光信号启动。警报器接收到火灾报警控制器的启动命令后，开始启动声光信号。

五、安装与布线

　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.警报器底壳与警报器之间采用插接方式，安装时为明装，可安装在86H50型标准预埋盒上，安装示意图如图2所示。

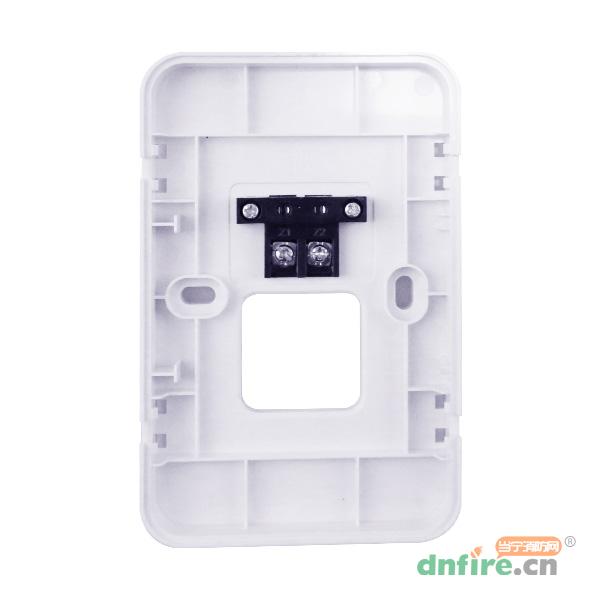

　　3.安装底壳时应注意方向，底壳示意图如图3所示。

　　其中：

　　Z1、Z2：接控制器信号总线，无极性。

　　4.布线要求：

　　信号总线Z1、Z2采用RVS双绞线，截面积大于等于1.0mm。
