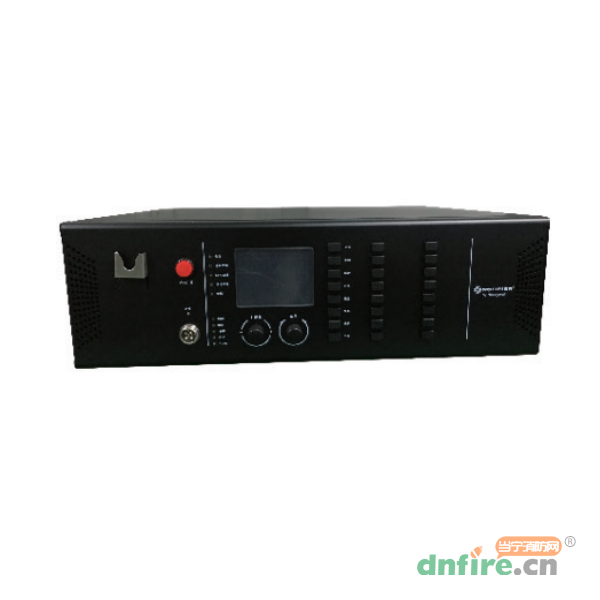

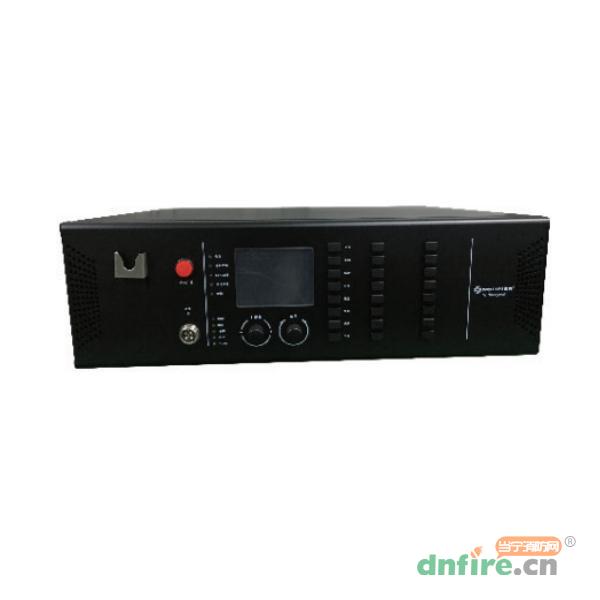

一、HCD-2000主控制单元（内置功放）概述及介绍

　　HCD-2000主单元是系统的核心管理设备，主控制单元集音源存储、播放、分区控制、监听、定时、故障诊断等功能于一体，并内置500W广播功放盘，可连接8个扬声器回路，既能独立工作满足小型广播应用的需要，也能连接HSW-2000广播分配盘增加分区数量，满足更大规模应用的需要。

二、HCD-2000主控制单元（内置功放）特性

　　1、可管理系统所有设备，实现消防应急广播各种功能

　　2、具有LCD显示盘，用于查看系统状态及进行一些参数设置操作

　　3、支持单音频通道

　　4、可连接8个扬声器线路，每个线路最大功率可达500W

　　5、内置500W广播功放盘，并且可以连接外置广播功放盘

　　6、具有灵活的功放备份功能，通过配置，一台备用功放可以对系统中所有主功放进行备份

　　7、内置1CBFlash存储器和8GBSD卡，用于储存音频文件、录音文件、配置数据、日志文件等

　　8、具有2路辅助音频输入接口

　　9、具有受监控的手持话筒

　　10、具有一个USB接口，用于播放USB存储中的音频文件

　　11、数字音量控制，可灵活设置输入，输出音量

　　12、具有255种广播优先级，可根据需要灵活设置

　　13、具有自动和临时录音功能

　　14、具有故障诊断功能，能够监控主电源、备用电源、CPU故障、话筒、广播功放盘、扬声器线路、扬声器线路接地、干接点输入、网络连接等故障

　　15、具有10路可监控的干接点输入和8路干接点输出接口

　　16、可通过干接点或RS-485接口与第三方系统集成，如消防报警系统

　　17、可连接广播分配盘，增加分区数量

　　18、内置标准配置，安装后可直接使用，必要时可通过软件配置系统功能

　　19、当CPU故障时，可通过话筒实现全区呼叫功能

　　20、内置蓝牙功能，可通过移动端APP对系统进行操作

三、HCD-2000主控制单元（内置功放）参数

主电源供电电压	AC 220~240V,50/60Hz
备电源供电电压	AC 220~240V,50/60Hz
电源保险	T10AH 250V
电源消耗	<760W
话筒
输入灵敏度	-59±3dBV
频率响应	100Hz -14KHz,±3dB
信噪比	50dB,A计权
辅助音频输入
接口数量	2个
输入信号	1V（0dBV）*
输入阻抗	10KΩ
频率响应	50Hz~18KHz,±3dB
信噪比	>80dB,A计权
内置功率放大器
最大输出功率	500W*
输出信号	100V，对应CH1A
频率响应	50Hz~18KHz,±3dB
失真度	<0.1%
功放控制接口
通道数量	2个（通道1和备用功放）
输出信号	2V*
失真度	<0.1%
控制信号	自检信号、功放故障信号和省电控制信号
扬声器线路
输出通道数	8路
最大输出负载功率	500W
触发输入端口	10路通用输入（可监控）
触发输出端口	“故障”输出、“火警”
输出
输出端最大工作电压	AC 250V/DC 30V
输出端最大工作电流	2.5A
其他指标
直流电源输出	24V/1A
监听扬声器	2W/8Ω
以太网接口	10M/100M
存储空间	1GB Flash存储器和8GB SD卡
工作条件
环境湿度	95%,无凝结
工作温度	-10C~+50C（14F至+122F）
存储温度	-40C~+70C（-40F至+158F）
规格
产品尺寸（宽×高×深）	48.3mm×132.5mm×420mm
包装箱尺寸（宽×高×深）	580mm×279mm×552mm
净重	11.75Kg
毛重	14.85Kg
