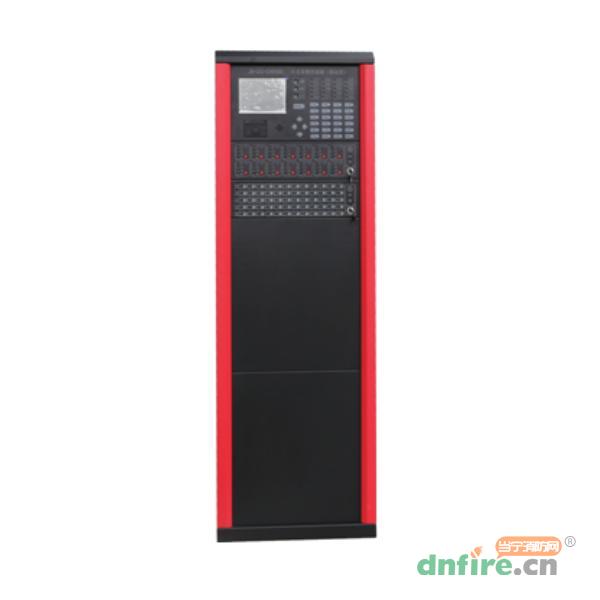

一、JB-QG-CH9000火灾报警控制器（联动型）概述

　　JB-QG-CH9000火灾报警控制器（联动型）是西核彩桥推出的新一代火灾报警控制器，控制器具有火灾报警、消防联动控制功能，满足工程设计及应用的各项监控及联动需求。

　　该火灾报警控制器可与西安盛赛尔公司和本公司生产的探测器、按钮、模块、声光警报等产品配套使用，组成配置灵活的报警联动一体化控制系统，特别适合大、中型火灾报警及消防联动一体化控制系统的应用。

二、JB-QG-CH9000火灾报警控制器（联动型）性能特点

　　◎可靠性高：控制器采用多微处理器并行处理方式，最多可以管理24个总线回路共计4752个总线制报警、联动点。可配接10块总线手动控制盘或多线联动控制盘。各总线设备、多线设备均配置独立的DC-DC电源模块，保证各总线之间互不影响，提高了系统的可靠性。

　　◎彩色显示界面：控制器采用800×600点阵彩色液晶显示器，采样窗口化菜单式命令，不同类信息显示划定在不同区域内，采用不同窗口颜色，界面清晰易懂、方便直观，通过简单的操作就可实现系统提供的多种功能。

　　◎模块化设计和多种功能配置选择：控制器采用模块化设计思路，配置灵活方便，通过调整接入的回路卡数实现设备容量配置；若接入通讯卡和联网卡，系统还可以连接火灾显示盘、图形显示装置、灭火控制设备以及与其它火灾报警控制器联网，还可提供标准的报警通信接口。

　　◎配备总线手动控制盘和多线联动控制盘：控制器可最多配接10块总线手动控制盘或多线联动控制盘，单盘容量分别为60点和14点。通手动操作总线制联动设备和多线制联动设备的启动和停止，通过设置编程实现电平驱动或脉冲驱动方式。

　　◎可配灭火控制器：控制器可配接10台我公司生产的灭火控制器，接收灭火控制器的启动灭火、延时等待、驱动打阀、气体喷洒等灭火状态，也可通过控制器进行气体灭火控制器的联动控制操作。

　　◎操作灵活方便：控制器所有编程操作均可通过离线计算机编程，使用U盘进行下载配置。火灾报警控制器的报警记录也可通过U盘读出。编程操作集成了拼音输入法，方便汉字与字符的录入。

　　◎联动报警矩阵编程：控制器联动矩阵编程采用两种通配符号，通过简单的联动矩阵设置可实现大多数工程设计的需要，降低了操作人员的工作量。

　　◎火灾声警报与应急广播交替播放：控制器满足最新的消防设计规范，同时连接声光警报器和应急广播的系统，可实现当有火灾报警信号发生时，火灾声警报与消防应急广播将交替循环播放。

三、JB-QG-CH9000火灾报警控制器（联动型）技术参数

型号	JB-QG-CH9000
名称	火灾报警控制器（联动型）
品牌	西核彩桥
类型	立柜式
环境温度	0~40℃
相对湿度	≤95%RH
工作电压	AC220V 50Hz
备用电池	DC12V/20aH（2节）
报警电流电压	3A/24V
联动电流电压	3A/24V（与报警电源独立隔离）
单机最大回路	24回路（12块回路板）
单回路最大容量	198
回路线制	总线制，支持树杈式接线
继电器触点容量	2A/30VDCV或1A/125VAC
总线手动控制盘	10台
多线联动控制盘	10台
火灾显示盘	最大64台
气体灭火控制器	最大10台
主机组网	最大64台，可与CH8000、CH8800、CH9000联网
通讯	回路通讯总线、485通讯总线距离均不应不大于1500m
	通过联网卡实现外部通讯，提供RS232、RS485、RJ45网络接口
编程	支持在线、离线编程操作，通过U盘进行上传、下载配置
图形显示	支持FireAlarm 8000消防控制室图形显示装置
特殊机型	可定制琴台式
配接总线盘	CH9601
配接多线盘	CH9605
配接电源	DY9010
回路线缆	导线建议采用ZR-RVS-2*1.5mm2以上双绞线
