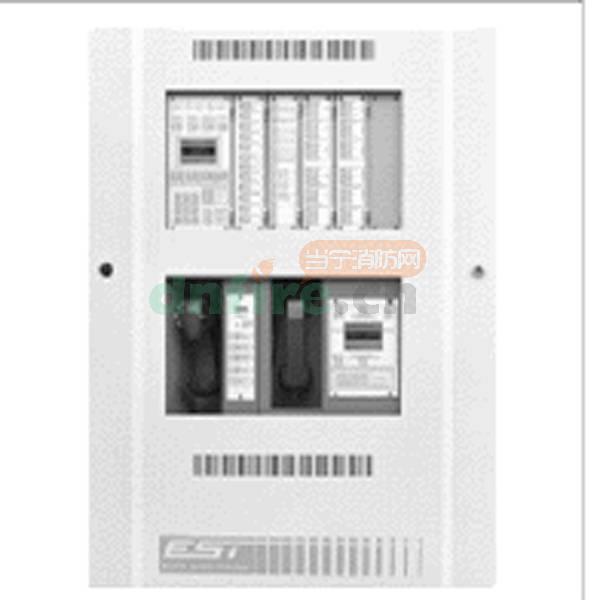

一、EST主机概述

　　EST3采用的模块化设计是为了满足系统扩展的灵活性，在保证系统性能和功能的前提下，达到最经济的配置。中央控制设备主要由以下模板组成：
1.3-CPU3-CPU是EST3系统的中央处理单元模板，是系统的心脏。外形见图B-2。提供可选的内存扩展卡、RS232和RS485通讯卡。RS232提供网络与外部计算机或打印机的通讯接口；RS485提供各节点机连接成为带有优先权的TOKENRING网络的通讯接口。安装占用2个模板空间.
2.3-LCD3-LCD是用户显示和操作界面模板，直接安装在3--CPU模板上，位于机箱内最上层部位。网络上全部64个节点只需安装一块3-LCD。它包括如下部分：
1)LCD液晶显示屏：168个字符的容量，带有节能型背景照明灯。自动显示最初和最终报警。
2)状态指示器：指示交流电源、测试模式、CPU、接地以及探测器连接的当前状态。
3)事件队列：提供4个独立的事件队列，每个队列包括500条事件。一个报警队列，一个检测队列，一个故障队列，一个监视队列。每个队列都有一个黄色LED灯作为事件指示，任一个事件均被自动分类并存储在上述四种队列之一中。在得到确认前LED一直保持闪烁，在所有事件被确认后LED才停止闪烁，保持亮起。
4)命令菜单：用户按下按钮可调出命令菜单，这些命令包括：状态、使能、关掉、激活(启动)、复位(停止)、控制输出、报告和编程。当然需要用户输入一个正确的密码。
5)扩展信息显示：按下“扩展信息”开关，系统列表显示激活区域内设备的详细信息。当多个设备激活时，可按下前/后按钮滚动显示。
3.3-ASU，3-ASU/4，3-FTCU，3-ASU/FT3-ASU是音频控制单元模板，提供8个通道的同步数字通信信号，提高了音频信号的容量和质量。8个通道可分别应用于火警层、火警上下相邻层、电梯、楼梯间、其它所有层的紧急广播，另有2个通道备用。可存储2～34分钟的语音信息，可循环播放多国语言，带有话筒单元。
3.13-ASU/FT3-ASU/FT是带有消防电话的音频控制单元模板，除具有与3-ASU相同的性能以外，带有168字符的LCD液晶显示屏。在上半部可显示20个呼叫信息，在下半部显示最多5部电话同时接通的信息。
4.3-PPS/M-230，3-BPS/M-2303-PPS/M是主开关电源及其监视模板。一个节点机需要配置一个主电源。每一个主电源需要一个电源监视模板。用于电源和机内总线的连接；对电源的故障进行监视并将结果传送到系统；向电池充电并可根据电池温度调节充电电流；在交流电断掉时起用电池并在电池输出电压低于21V时断电保护电池。3-BPS/M是辅助开关电源及其监视模板，一个辅助电源需要配置一个辅助电源监视模板，其功能与主电源监视模板相同，只是无电池充电功能。它也是LRM模板，任一种控制/显示模板均可安装在它的前面。
5.3-SSDC3-SSDC是SignatureSeries回路驱动模板，用于连接智能探测器，各种监视模块和控制模块，及带地址手动报警器。其提供250点设备监控容量，其中125个探头和125个模块。回路最远传输距离12，000英尺(3，660米)。可用普通线(非屏蔽，非双绞线)安装占用1个导轨空间。一个节点机最多可安装10个3-SSDC，单节点机容量2500点。它也是LRM模板，任一种控制/显示模板均可安装在它的前面。
6.3-IDC8/43-IDC8/4是传统意义的普通卡模板，提供8个ClassB回路，监视两线制探测器和干触点设备，其中4个回路可用作广播通道。安装占用1个导轨空间。它也是LRM模板，任一种控制/显示模板均可安装在它的前面。
7.3-ZA15与3-ZA303-ZA15与3-ZA30都是分布式广播功率放大器模板，分别能够在25V或70V两种电压下提供15W和30W额定输出功率，每个模板可以向1个广播通道提供3.5A额定电流。每个模板安装占用1个导轨空间。可以接收在两根线上以数字方式同时进行传送的八种语言信息，通过软件可以实现自动选择，然后放大输出进行广播。内置报警音调输出能力。在前置信号故障时(无信号)，可以自动采用报警音调进行广播。自带频闪灯输出能力。在同一个机柜中，可配备后备功放。在其他任一个功放故障时自动投入后备功放。同时给出故障报告。它也是LRM模板，任一种控制/显示模板均可安装在它的前面。
8.控制开关/显示模板控制开关/显示模板是一组带有发光二极管(LED)显示和触摸式控制开关的用户操作界面。它包括下表中的全部型号。它们通过3-LDSM模板，或LRM模板与3-CPU实现机械连接和电气连接。
9.3-OPS3-OPS是信号输出模板，可以输出三个独立的信号，它们是火灾报警、监视短路和故障报警。正常时输出为24V，53mA，报警时输出反极性，输出能力为24V，147mA。每个模板安装占用1个导轨空间。它也是LRM模板，任一种控制/显示模板均可安装在它的前面。
10.3-LRFM3-LRFM是空模板，用来填充面板空间和防止异物进入机箱。
11.3-CAB系列机箱3-CAB系列机箱是EST3机系列机箱。它可分为带显示和控制的机箱，和不带显示和控制的机箱。
12.PT1-S是80列串口打印机。打印机也可以从国内购买。
