一、GST-HX-MN120C（EX）火灾声光警报器产品概述

　　GST-HX-MN120C（Ex）火灾声光警报器是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，由消防控制中心的火灾报警控制器启动警报器。警报器启动时发出强烈的声光信号，以达到提醒现场人员注意的目的。在用于石油、化工行业等有防爆要求的1区及2区时，需与海湾公司生产的安全栅配接使用。

二、GST-HX-MN120C（EX）火灾声光警报器产品特点

　　1.红色透明塑料光罩，采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。

　　2.采用2线制，仅有信号总线，现场接线更方便。

　　3.信号总线无极性，接线方便。

　　4.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

　　5.警报器声调为火警声。

　　6.电子编码，地址码可在安全区现场改写。

　　7.具有检测蜂鸣器引线断开的功能，当蜂鸣器引线断开时，警报器上传故障信息。

三、GST-HX-MN120C（EX）火灾声光警报器技术参数

型号	GST-HX-MN120C（EX）
名称	火灾声光警报器
品牌	海湾
工作电压	信号总线电压：DC24V，无极性 允许范围：16V～28V
工作电流	总线监视电流≤0.25mA 总线动作电流≤5mA
闪光频率	1.1Hz～1.7Hz
火警声调声压级	75dB～115dB（正前方 3m 水平处（A 计权））
变调周期	3.5s～4.8s（火警声）
防爆标志	Ex ib ⅡC T6 Gb
防爆合格证号	CE19.2722
线制	信号二总线无极性
总线本安参数	Ui=28V Ii=115mA Ci=0.0001Uf Li=0 Pi=0.8W
所配接安全栅参数	名称：总线隔离式安全栅 型号：GST - LD - N8401(Ex)总线隔离式安全栅 防爆标志：[Ex ib Gb]ⅡC 防爆合格证号：CE16.2237 工作电压：24V 最高允许电压：Um = 250V 最高输出电压：U0 = 28V 最大输出电流：I0 = 115mA 最大外部电容：C0 = 0.083μF 最大外部电感：L0 = 4mH 最大输出功率：P0 = 0.8W
使用环境	温度：-10℃～+55℃ 相对湿度≤95%，不凝露
仓储条件	温度：-20℃～60℃ 相对湿度≤95%，不凝露
使用场所	室内
外形尺寸	121mm×91mm×52mm（带底壳）
壳体材料和颜色	ABS/白，正面镶有透明光罩/红色
外壳防护等级	IP41
重量	约 200g（带底壳）
安装孔距	60mm

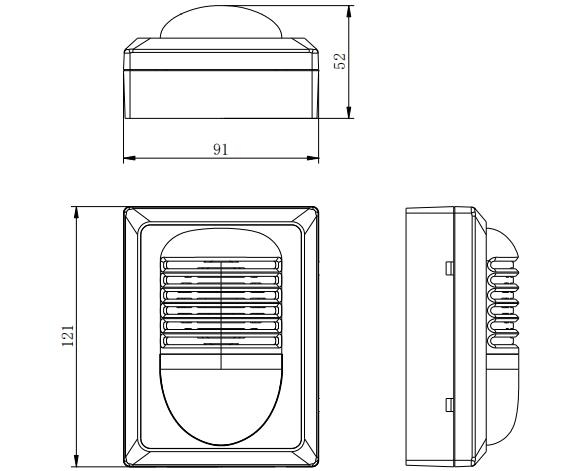

四、GST-HX-MN120C（EX）火灾声光警报器外形示意图

　　声光警报器外形示意图如图下图所示。（单位：mm）

五、GST-HX-MN120C（EX）火灾声光警报器安装与布线

　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.警报器采用明装方式，在普通高度空间下，以距顶棚0.2m处为宜。

　　3.声光警报器与底壳之间采用插接方式。

　　4.安装底壳时应注意方向，底壳示意图如下：

　　其中：Z1、Z2接GST-LD-N8401(Ex)总线隔离式安全栅，无极性。

　　5.布线要求

　　底座接线电缆均选用截面积不小于1.0mm²的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。

　　注：为避免接线混乱，应采用不同颜色的线进行区别。
