取代原产品 J-SAM-GST9121A手动火灾报警按钮  。新老产品的使用特性基本一致，并且可以混用。

变化：1）尺寸从原来的95.4mm×98.4mm×45.5mm变为了91mm×91mm×45.5mm； 2）复位钥匙从正面改到正下方； 3）产品颜色略有变化。

一、J-SAM-GST9121B 手动火灾报警按钮特点

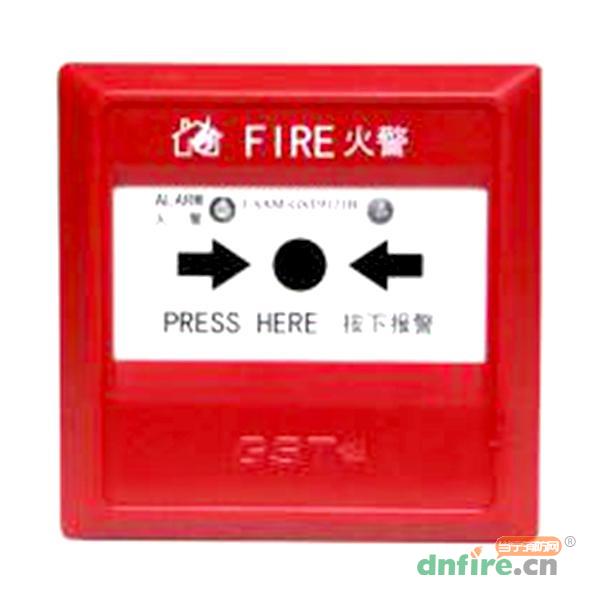

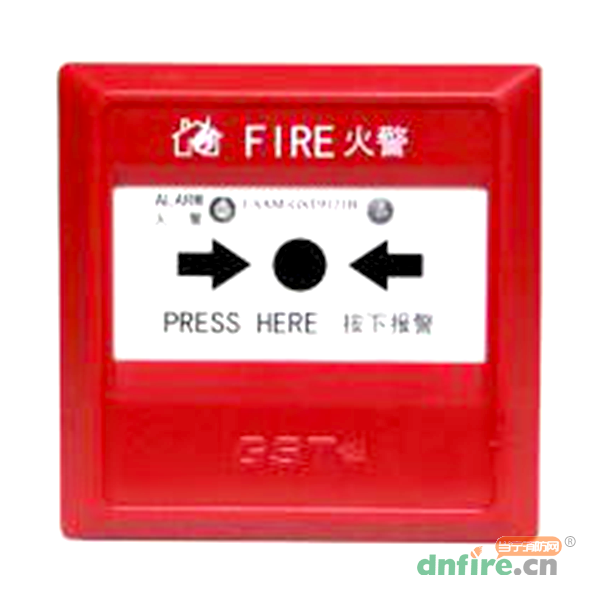

　　J-SAM-GST9121B手动火灾报警按钮（以下简称报警按钮）安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。本手动火灾报警按钮主要具有以下特点：

　　（1）新型插拔式卡接结构，安装、拆卸简单方便，按片在按下后可用专用工具复位。

　　（2）报警按钮动作机构采用专利设计，抗灰尘能力强。

　　（3）采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　（4）地址码为电子编码，可现场改写。

二、J-SAM-GST9121B 手动火灾报警参数

　　（1）工作电压：

　　信号总线电压：24V允许范围：16V~28V

　　（2）工作电流：

　　监视电流≤0.3mA

　　报警电流≤0.9mA

　　（3）启动零件型式：可重复使用型

　　（4）启动方式：人工按下按片

　　（5）复位方式：用专用钥匙复位

　　（6）指示灯：红色，正常巡检时约3s闪亮一次，报警后点亮

　　（7）编码方式：电子编码，编码范围在1～242之间任意设定

　　（8）线制：与控制器无极性二线制连接

　　（9）使用环境：

　　类型：户内

　　温度：-10℃～+55℃

　　相对湿度≤95%，不凝露

　　（10）外形尺寸：91mm×91mm×45.5mm(带底壳)

　　（11）外壳防护等级：IP40

　　（12）壳体材料和颜色：ABS，红色

　　（13）重量：约123g(含底壳)

　　（14）安装孔距：60mm

　　执行标准号：GB 19880-2005

　　接线端子标注：有

三、J-SAM-GST9121B 手动火灾报警接线

　　手动火灾报警按钮外形示意图如下

　　手动火灾报警按钮外接端子示意图如下

　　其中：

　　Z1、Z2：无极性信号二总线接线端子。

　　布线要求：Z1、Z2可选用截面积不小于1.0mm2的RVS双绞线。

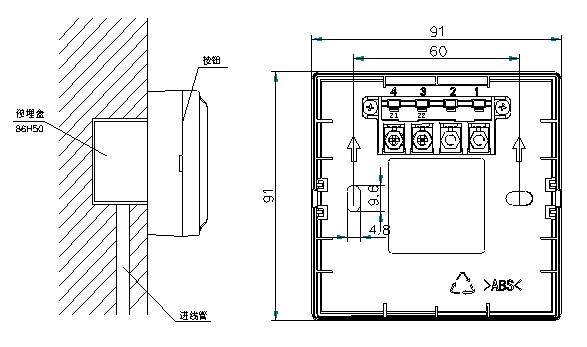

　　手动火灾报警按钮安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮安装采用预埋盒安装方式，如下图所示。
