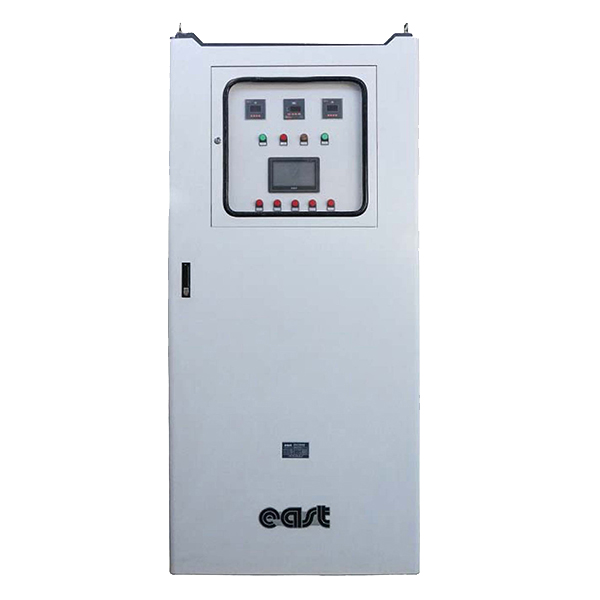

消防电气控制装置（消防泵自动巡检控制设备）概述

　　消防电气控制装置DFK-X系列均巳获得中国国家强制性产品认证证书（即CCCF证书）。产品所依据的国家标准为：GB16806-2006《消防联动控制系统》。

　　消防电气控制装置DFK-X系列分为消防泵控制设备和消防泵自动巡检控制设备。消防电气控制装置（消防泵自动巡检控制设备）均采用变频起动，并以低频率巡检运行。

　　平时无火警发生时，消防水泵—直处千停止状态，由稳压泵对管道进行保压。为避免消防水泵锈蚀，消防电气控制装置（消防泵自动巡检控制设备）可定期对水泵进行巡检运行。当巡检控制设备接收到消防火警命令后，立即退出巡检运行状态，同时消防泵立即进入运行状态。

　　消防电气控制装置（消防泵自动巡检控制设备），是将变频调速器与断路器、接触器等电气控制部分结合而而成的巡检控制设备，是一种用于于消防泵巡检控制的理想产品，可为三相交流感应电动机提供无级调速，实现电机软起动的同时，更为高效节能。巡检运行时，变频器运行频率较低，水泵供水量亦相应减小，可避免因压力过高导致管道破裂。这样就保证了消防水泵巡检时的供水量不会超过整个管网非火警时的用水量，保证消防供水系统可靠运行。

　　消防变频控制柜，将变频调速器与电机水泵组合而成的新一代机电—体化高科技节能供水设备，即水呈增加时，频率提高，水泵转速加快，水泵供水呈相应增大；用水呈减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。这样就保证了整个管网满足了火警发生时对用水量的要求，同时达到了提高供水品质和高效节能的目的“用多少水，供多少水”，可靠节能。

　　上海东方泵业（集团）有限公司根据多年对水泵及其控制设备的制造经验，由自动控制领域的专家反复论证优化，精心设计而成这一系列产品。该系列产品中的各种型号均具有短路保护等功能，可配合水泵高效、可靠地运行。多年来，我公司的用户遍布全国各地，产品以其性能优异、技术先进、服务周到的特点嬴得了广大用户的赞誉和信赖。



 　　消防电气控制装置（消防泵自动巡检控制设备）型号定义

　　举例说明：

　　型号：DFK-X-2V1表示该控制柜用作两台消防水泵的巡检控制，低频率变频起动。

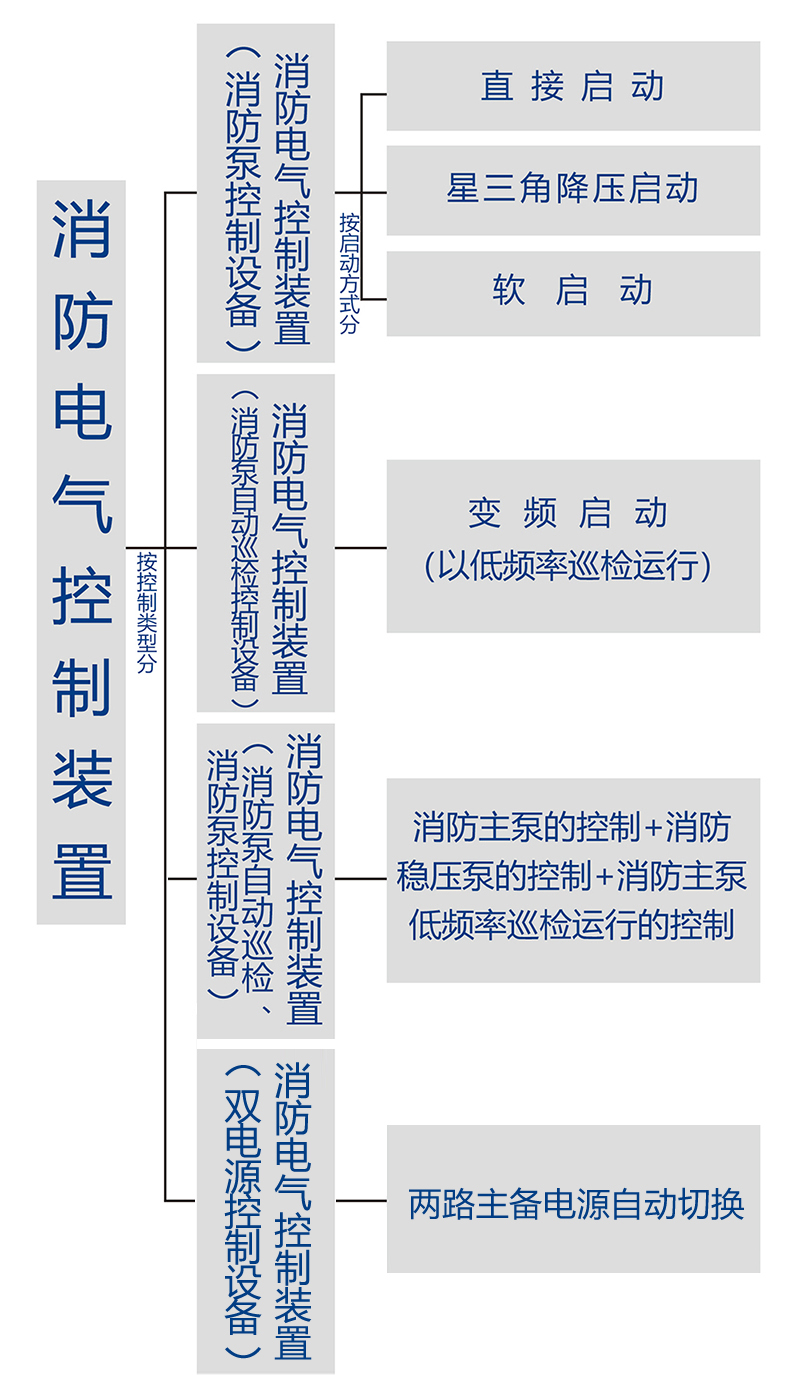

　　消防电气控制装置（消防泵自动巡检控制设备）设备分类

　　按控制类型、起动方式分类

　　消防电气控制装置DFK-X系列分为消防电气控制装置（消防泵控制设备）、消防电气控制装置（消防泵自动巡检控制设备）、消防电气控制装置（消防泵自动巡检、消防泵控制设备）、消防电气控制装置（双电源控制设备）。

　　消防电气控制装置（消防泵自动巡检控制设备）：均采用变频起动，并以低频率巡检运行。

　　按水泵台数分类

　　消防电气控制装置(消防泵自动巡检控制设备)：

　　一控二：控制1、2两台水泵的巡检运行。巡检结束，水泵停止运行。

　　一控四：控制1、2、3、4四台水泵的巡检运行。工作模式为：1、2泵和3、4泵为两种不同类型的消防水泵；1、2、3、4四台水泵均属同一系统的四台泵。如：1、2泵为消火栓泵，3、4泵为喷淋泵；或1、2、3、4四台水泵均为同一系统的消火栓泵。

　　一控六：控制1、2、3、4、5、6六台水泵的巡检运行。工作模式为：1、2泵，3、4泵，5、6泵为三种不同类型的消防水泵；1、2、3、4四台水泵均属同一类型的四台泵，5、6泵为另一种类型的消防水泵。如：1、2泵为消火栓泵，3、4泵为喷淋泵，5、6泵为消火栓泵；或1、2、3、4四台水泵均为同一系统的消火栓泵，5、6泵为喷淋泵。如有特殊要求时，请在订货时说明。

　　消防电气控制装置（消防泵自动巡检控制设备）功能说明

　　功能1

　　手动控制功能：

　　在人机界面上操作按钮控制设备。点击“手动巡检“按钮，开始对每台消防泵巡检运行，所有水泵依次运行，一段时间后自动停止，巡检过程结束。

　　自动控制功能：

　　自动巡检时，根据巡检间隔时间巡检每台泵。巡检时如果其中一台泵故障，则自动跳过此泵，继续运行下一台泵，直至巡检完最后一台泵，退出巡检。如果变频器故障，则退出巡检，直到变频故障解除。巡检运行时，变频器运行频率较低，水泵供水量亦相应减小，可避

　　免因压力过高导致管道破裂。这样就保证了消防水泵巡检时的供水量不会超过整个管网非火警时的用水量，保证消防供水系统可靠运行。当接收到消防联动信号时，无论本设备处于何种状态，立即退出巡检运行状态。

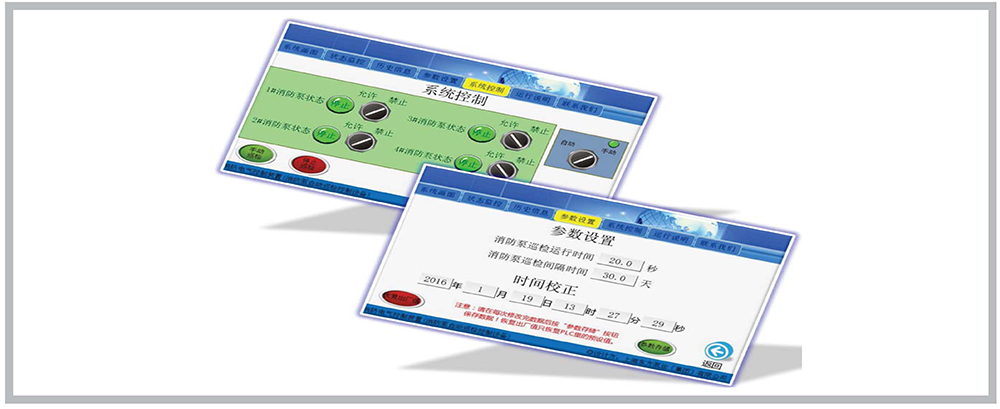

　　参数设置功能：

　　在人机界面上可设置水泵巡检运行时间、巡检间隔时间等参数，并可对PLC时间进行校正。

　　功能2

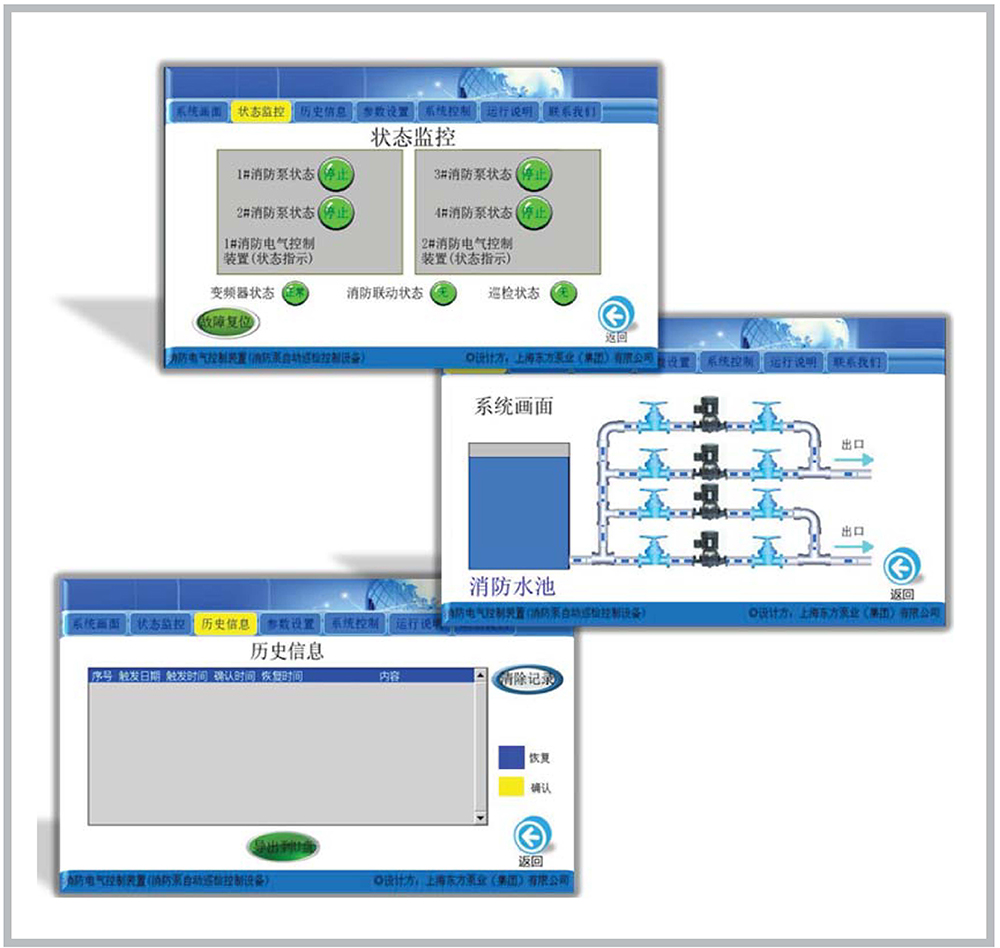

　　工况指示：

　　在人机界面上可显示水泵的运行、故障、消防联动、巡检等状态。

　　历史信息监视功能：

　　在人机界面上，下列数据均可在历史信息中显示：水泵巡检变频运行、水泵故障、水泵运行自动允许状态、消防联动报警消音、消防联动、消防电气控制装置自动状态、变频器故障、故障复位、手动巡检启用等状态触发时间及确认恢复时间。

　　短路保护功能：

　　当电气线路发生短路故障后能迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击造成损坏。

　　过压、欠压、缺相保护功能：

　　因某种原因可能发生电压升高、降低的的现象，或三相电路中任何一相开路或供电线路有断路时，相序继电器触发动作，切断控制回路电源从而达到切断电动机电源、保护电动机的目的。

　　人机界面功能：

　　显示设备的运行实况(包括每台泵的运行、故障等工作状态指示)，使得管理人员能够随时掌握设备的工作状态，大幅度提高了系统运行可靠性，使操作更快速、简洁。

　　消防电气控制装置(消防泵自动巡检、消防泵控制设备)

　　手动控制功能：

　　手动控制时，由设备面板上起动／停止按钮控制消防泵启／停。选择开关无论处于手动位，还是处于“l主Ⅲ主"或“ll主lV主"状态，均可由面板按钮2SB、1 SB控制l泵启停，按钮4SB、3SB控制ll泵启停，按钮6SB、5SB控制Ⅲ泵启停，按钮8SB、7SB控制lV泵启停。

　　自动控制功能：

　　选择开关处于自动位时，即转换开关置于“l主Ⅲ主"或“ll主lV主’’时，可以通过以下方式启停消防主泵：

　　受消防中心控制：当控制装置接收到消防联动信号时可启“l#泵"或“ll}}泵"，同时稳压泵停止工作。

　　电接点压力表控制：当管道压力在低限时，可自动启稳压泵；压力达到高限时，自动停稳压泵。

　　无论手动还是自动状态，始终以手动优先启泵。

　　FAS控制中心控制：当控制装置接收到FAS信号时可启“l#泵"或“ll#泵"，同时稳压泵停止工作。

　　lBP盘控制中心控制：当控制装置接收到旧P盘信号时可启“l#泵"或“ll#泵"，同时稳压泵停止工作。

　　自动互为备用功能：

　　当选择开关置于“l主Ⅲ主"时，l、Ⅲ泵为主用泵，ll、lV泵为备用泵；置于“ll主lV主"时，ll、lV泵为主用泵，l、Ⅲ泵为备用泵。如主用泵发生故障，备用泵会白行投入运行。

　　工况指示

　　在控制柜面板上可显示水泵的运行、故障、电源、消防联动、手自动、缺相等状态。

　　过流保护功能

　　每台泵均配具备过电流保护功能。若水泵运行电流过高，则自动停泵。

　　过载保护功能

　　每台泵均配备热继电器，当超过所允许的负荷电流值或过负荷时间时，发出过载报警并断开该回路(是否断开回路，可根据客户要求定制)。

　　短路保护功能

　　当电气线路发生短路故障后能迅速、可靠的将电源切断，以避免电气设备受到短路电流的冲击造成损坏。

　　过压、欠压、缺相保护功能

　　因某种原因可能发生电压升高、降低的的现象，或三相电路中任何一相开路或供电线路有断路时，相序继电器触发动作，切断控制回路电源从而达到切断电动机电源、保护电动机的目的。

　　控制中心监控功能

　　各泵无源触点(运行、故障等)信号输出供异地作显示用。

　　巡检功能

　　当无消防信号时，可通过人机界面的设置定期对消防主泵进行巡检，具体可参考巡检柜功能介绍；当有消防信号时，巡检柜会自动退出巡检功能，消防泵几秒内自动起动。

　　消防电气控制装置DFK-X系列使用条件

　　·主电路电源电压：三相AC380V,50Hz辅助电路电压：AC220V,50Hz；

　　·电源电压波动：≤±10％；

　　·周围环境温度：-5℃～+40℃(不冻结)；

　　·空气相对湿度：20％~90％(无凝露)；

　　·绝对海拔高度：≤2000m

　　·无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所；

　　·无爆炸危险的场所；

　　·振动：≤5.9 m/s 2(0.6g g=9.8 m/s2)，倾斜度：≤5°的场所；

　　·有防雨防振设备和无水蒸汽的场所。

　　消防电气控制装置（消防泵自动巡检控制设备）设备特点

　　采用国内知名变频器及低压电器，设计合理，操作简便，性能可靠，全自动运行无人值守；

　　具备多种故障显示，完善的欠压、过压、过流、过载、短路、缺相等保护功能，使用安全，维护简便；

　　由变频器实现水泵软起动软停止，使电网和管网免受冲击；无水锤现象，大大降低设备运行噪音，延长相关设备的使用寿命；

　　巡检运行时，变频器运行频率较低，水泵供水量亦相应减小，可避免压力超高而引起管路爆裂；

　　多台泵均可实现巡检运行方式，避免其中某台水泵因闲置而锈蚀；

　　控制程序化，可按用户需要实现多种控制方式；

　　获得中国国家强制性产品认证证书(CCCF认证证书)。

　　消防电气控制装置（消防泵自动巡检控制设备）适用范围及应用说明

　　·适用范围

　　消防电气控制装置适用范围：

　　高层建筑、城镇居民小区、企事业单位等消防用水场合；

　　旧消防设备的改造更新项目。

　　·应用说明

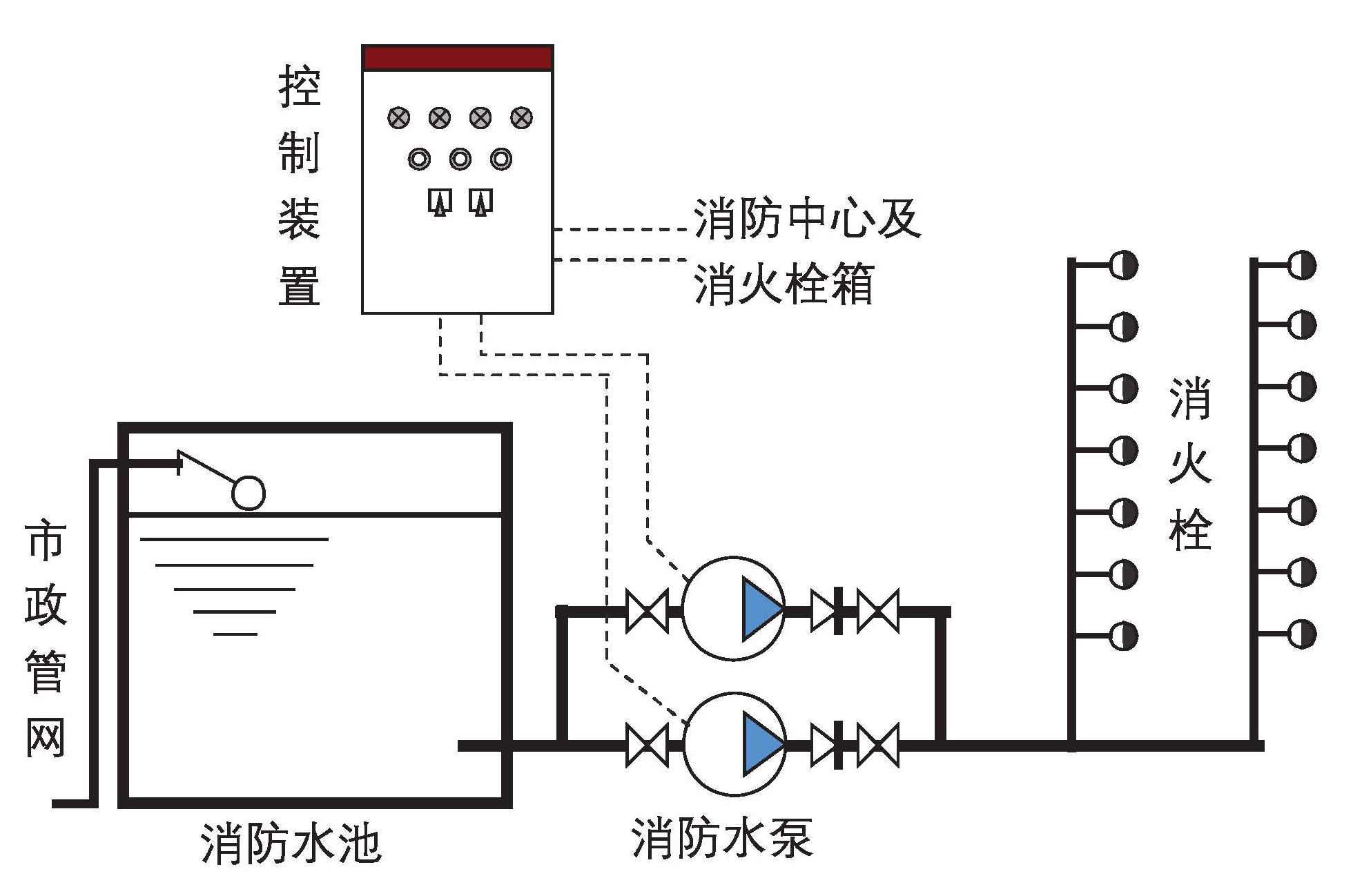

　　(1)消防泵系统

　　消防电气控制装置(消防泵控制设备)是专用于消火栓、喷淋、水幕、雨淋等消防主泵的控制设备，按国家消防设计规范设计生产，可手动、自动、消防中心远程起动消防水泵，具有故障自动投入功能，大功率消防主泵可以采用软起动方式减缓起动时对电网及管网的冲击。

　　消防给水泵控制：

　　根据《建规》与《高规》，消防电气控制装置需具有自动、手动和远距离启泵三种启泵方式，远距离启泵包括消防控制中心启泵以及消火栓箱按钮启泵。消防给水系统应设置备用消防水泵，控制装置应具有主泵故障备用泵自动投入功能。

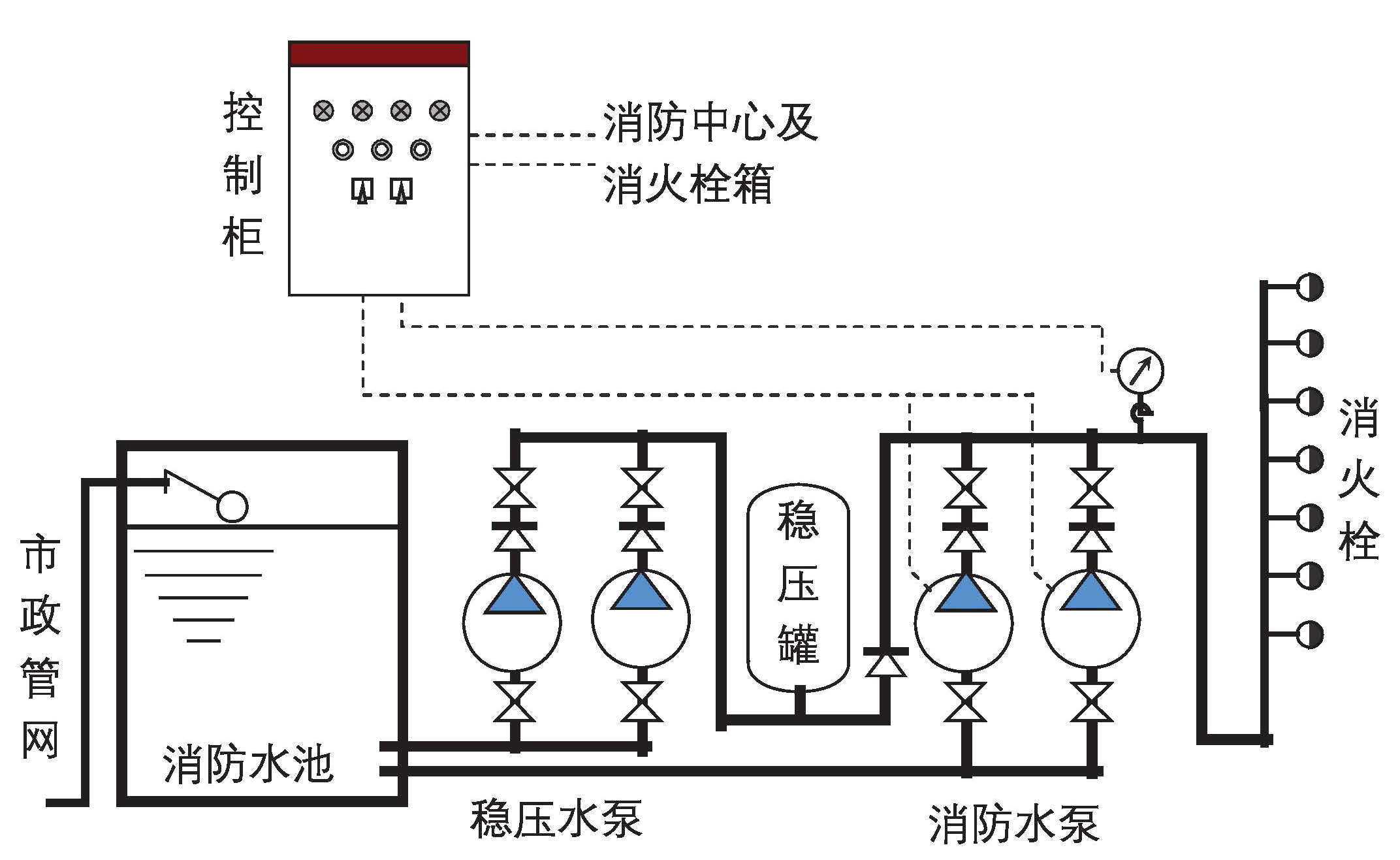

　　(2)消防气压给水系统

　　消防气压给水系统：

　　消防气压给水设备是一种新型固定灭火装置，可在无火灾发生时，由稳压泵运行保证管网所需的消防压力，并能充分发挥设备在火灾初期的灭火能力，将火灾损失减小到最小的程度。当设备出口压力持续1 0S低于设定的消防启动压力时，或设备接收到消防信号时，消防主泵应自动启动。

消防泵自动巡检控制设备参数及外形尺寸

　　消防电气控制装置（消防泵自动巡检控制设备）外形尺寸（单位：mm)

　　控制柜防护等级为IP30。

序号	最大功率 （kw）	控制水 泵台数	启动方式	配  置	型  号	柜壳尺寸 （高*宽*深）	适用于主泵启动方式
1	110	2	低频率变频启动	天正低压元件	DFK-X-2V1	1800x800x500	星三角、 直起、 自耦、 软起
2	250	2	低频率变频启动	天正低压元件	DFK-X-2V2	2000x1000x600	软起
3	110	4	低频率变频启动	天正低压元件	DFK-X-4V1	2000x900x600	星三角、 直起、 自耦、 软起
4	132	4	低频率变频启动	天正低压元件	DFK-X-4V2	2200x1000x600	软起
5	250	4	低频率变频启动	天正低压元件	DFK-X-4V3	2200x1000x600	软起
6	55	4	低频率变频启动	天正低压元件	DFK-X-4V4	2200x800x600	星三角、 直起、 自耦、 软起
7	200	4	低频率变频启动	天正低压元件	DFK-X-4V5	2200x1000x600	星三角、 直起、 自耦、 软起
8	315	4	低频率变频启动	天正低压元件	DFK-X-4V6	2200x1000x600	软起
9	200	6	低频率变频启动	天正低压元件	DFK-X-6V1	2200x1200x600	软起

 　　消防电气控制装置（消防泵自动巡检控制设备）外形尺寸（单位：mm)

　　控制柜防护等级为IP55(DFK-X-6V(2-4)、DFK-X-4V7主要适用千地铁项目）。

序号	最大功率 （kw）	控制水 泵台数	启动方式	配  置	型  号	柜壳尺寸 （高*宽*深）	适用于主泵启动方式
1	90	6	低频率变频启动	天正元件	DFK-X-6V2	2060x1000x600	星三角、 直起、 自耦、 软起
2	250	6	低频率变频启动	进口元件	DFK-X-6V3	2260x1400x700	星三角、 直起、 自耦、 软起
3	110	6	低频率变频启动	进口元件	DFK-X-6V4	2260x1200x700	星三角、 直起、 自耦、 软起
4	45	4	低频率变频启动	进口元件	DFK-X-6V7	2260x1000x600	星三角、 直起、 自耦、 软起
5	132	6	低频率变频启动	天正元件	DFK-X-6V5	2260x1200x700	星三角、 直起、 自耦、 软起
6	200	6	低频率变频启动	天正元件	DFK-X-6V6	2260x1200x700	星三角、 直起、 自耦、 软起
7	37	6	低频率变频启动	天正元件	DFK-X-6V7	2260x800x600	星三角、 直起、 自耦、 软起
