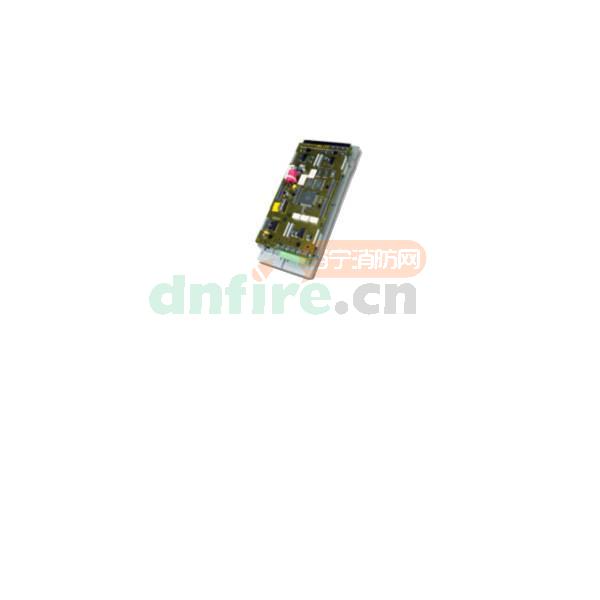

3-CPU中央处理单元模块

各类维修配件系列3-CPU中央处理单元模块

一、3-CPU特性：
1.16位处理器
2.多达1750条历史事件记录
3.RS-485本地轨道通讯
4.复合语言传输通道
5.RS-485网络通讯
6.RS-232通讯卡
7.可扩展内存
8.为报警、监测和故障状态提供“C”型辅助触点
9.低电压写入保护

二、3-CPU说明：
中央处理单元模块3-CPU，监测系统中所有模块的状态，并提供网络通讯能力。通过每个轨道模块自带的微处理器，3-CPU还支持所有本地模块的通讯，并可下载这些轨道模块操作指令。3-CPU上电后，可自动识别所有本地轨道模块的特性和位置。当用户将应用软件装入3-CPU时，它会将数据下装到对应的本地轨道模块中。固件的版本升级也可以从3-CPU上完成，而无需拔下轨道模块上的固件芯片。内部轨道通讯靠反应迅速的广播式通讯协议完成。
3-CPU必须安装在本地轨道最前面的两个插槽位置。3-CPU可选择附加LCD用户界面显示板、RS-232通讯卡、RS-485网络通讯卡和内存扩展卡。

三、3-CPU应用：
3-CPU帮助ESTS成为一个非常强大和灵活的系统。对于单结点独立工作系统的3-CPU可控制1到19块本地轨道模块。对于一个大型的系统，最多可达64个结点机，通过多优先级的令牌协议连接成网络进行工作。
3-CPU可自动控制所有本地模板的响应，用户的初始化，或网络事件报告。网络上的结点机地位平等，没有主次之分。多优先级网络意为最新产生的警报在网络上享有优先响应权。网络响应异常快速，并保证响应时间低于3秒。
每个3-CPU在其背面提供用于安装RS-485网络通讯卡，RS-232串行通讯卡和扩展内存卡的插槽。3-CPU模块上还有可拆卸的支持网络和音频数据线连接的端子排。扳上中间继电器也在3-CPU端子排上留有位置，做为监视本地轨道。网络RS-232和音频数据通讯等故障状态LED显示的辅助触点。
网络通讯卡3-RS485安装于中央处理单元3-CPU背面。3-RS485提供B类单对线的直接网络接口，对于A类系统则等同于NFPA7型通迅标准。网络通讯卡与3-CPU共同工作，可复合8通道的数字音频数据，并利用一对双绞线的送到整个系统。系统对线质要求非常低。网络信息由网络通讯卡接收并转发，这样可增加两结点机间线路长度，使网络形成64结点的环路在通讯距离上成为可能。做在卡上数据直接联络I/O口的故障保险机构，可防止网络通讯卡或与它关联的中央处理器发生错误以影响网络通讯。
3-RS232通讯卡也安装于3-CPU背面。3-RS232有两个独立RS-232口，可供选择连接打印机和一个外部控制中心。通过RS-232卡，可对整个网络的某个结点(最多至所有64个结点)进行程序下载。
3-XMEM内存扩展卡，同样装于3-CPU背面，3-XMEM提供附加的RAM和非易失的快速读/写存储器。

四、3-CPU工程规范：
能支持单个结点独立工作，或多达64个结点以多优先级令牌协议环网联接工作。网络任同一个结点的最新警报，必须具有优先等级。网络警报响应时间必须低于3秒。必须有可拆卸端子排方便装置接线。必须为网络通讯、RS232通讯、音频通讯和内部轨道通讯提供状态LED灯，结点内部通迅速率可由编程决定。
