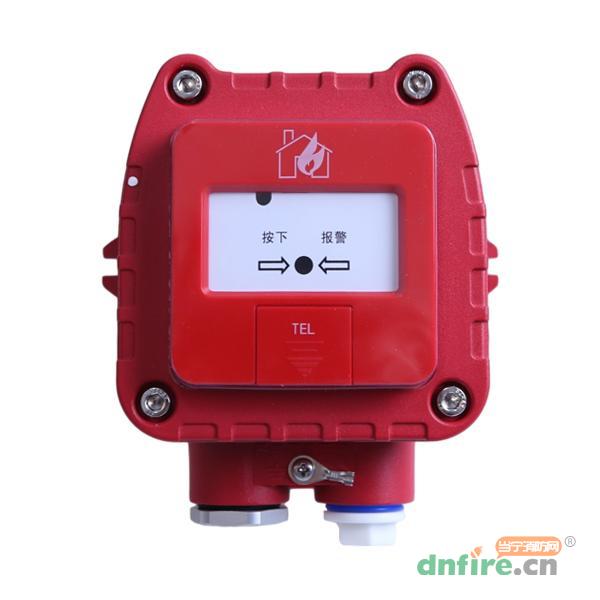

一、J-SAP-M-SB8304Ex防爆手动火灾报警按钮概述

J-SAP-M-SB8304Ex防爆手动火灾报警按钮是我公司研制开发的新型防爆按钮产品，可在危险场所与西核彩桥的火灾报警控制器连接使用，用于火警信号的手动输入。

广泛应用于化工、石油、冶金、等领域，以限制危险能量进入具有爆炸性危险气体的环境。

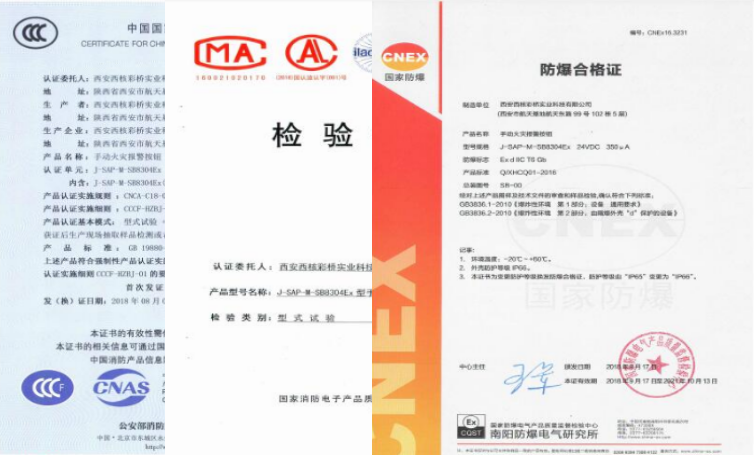

二、J-SAP-M-SB8304Ex防爆手动火灾报警按钮执行标准及证书

该产品经国家防爆电气产品质量监督检验测试中心检验合格并取得防爆合格证书。

执行标准：

　　GB19880-2005《手动火灾报警按钮》

　　GB3836.1-2010《爆炸性环境第1部分:设备通用要求》

　　GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》

三、J-SAP-M-SB8304Ex防爆手动火灾报警按钮技术参数

型号	J-SAP-M-SB8304Ex
名称	防爆手动火灾报警按钮
品牌	西核彩桥
工作电压	DC24V
静态电流	≤350μA
报警电流	≤3mA
安装螺纹	G3/4（6‘’）
防爆标志	ExdⅡCT6 Gb
防护等级	IP66
环境温度	-25℃~+75℃
相对湿度	0~95%RH，无凝水
外形尺寸	159*146*80.5mm

四、J-SAP-M-SB8304Ex防爆手动火灾报警按钮接线说明

编码方法：

　　使用我公司BM900型编码器，编码器红色线夹（+）连接手报的“1”端子，黑色线夹（-）连接“2”端子，在编码器上输入需要的号码（号码可从001～198），再按下编码器上的“#”键完成编码，编码写入时手报“巡检”灯闪亮一下。

接线说明：

　　如图所示，将火灾报警器回路+、回路-分别接入手动火灾报警按钮的回路+（1）、回路-（2）端子上，注意极性不得接反。

非编址使用方法：

　　如果要设为非编址状态,请用附带的跳线帽将手报主板上的J2插针短路。并将24V+、24V-分别接入手动火灾报警按钮的回路+（1）、回路-（2）端子上，注意极性不得接反。

五、J-SAP-M-SB8304Ex防爆手动火灾报警按钮注意事项

　　安装时壳体应可靠连接大地，其接地电阻应≤4Ω。

　　严禁在有可燃气体或蒸气的场所带电打开外壳。

　　在断电情况下接线，确定接线正确后才能通电。
