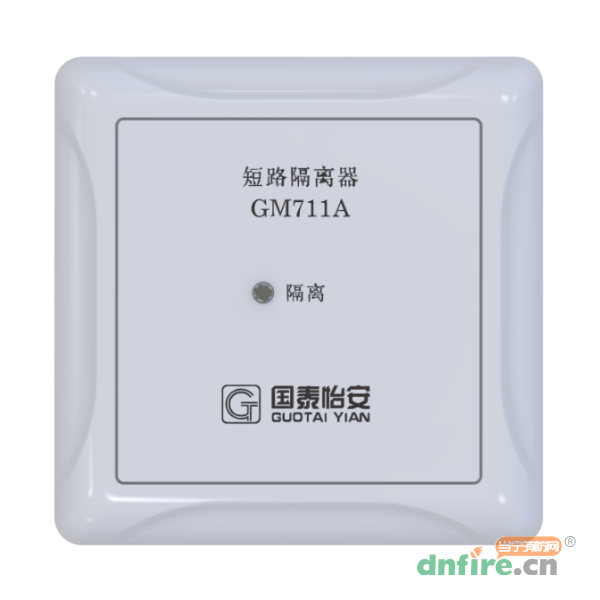

一、GM711A短路隔离器概述

　　应用到G7系列火灾报警系统中，将GM711A短路隔离器串入总线的各段或串入主线和支线的交界。一旦总线回路某处出现短路，短路隔离器就会将发生故障的回路部分与整个回路隔离开来，以保证回路的其它部分能够正常工作。短路隔离器正常工作时闪亮，动作时常亮。当故障部分的总线修复后，短路隔离器可自行恢复工作并将被隔离出去的部分重新纳入系统。建议每32个地址单元至少使用一个短路隔离器。总线无极性，满足环形布线系统。

二、GM711A短路隔离器功能特点

　　1、流线型外观设计，高雅大方。

　　2、底座防脱螺丝设计，实用性强。

　　3、独特新结构防虚接设计，性能可靠。

　　4、插拔式模块设计，安装简便，易于施工维护。

　　5、采用SMT表面贴装工艺。

　　6、总线不分极性。

　　7、总线输入、输出可随意调换

　　8、内置MCU微处理单元，抗干扰能力强。

　　9、负载能力强，每个隔离器后可配接1—255个编码设备。

　　10、功耗低，每个回路最多可配50只隔离器。

　　11、满足蛇形接法、星形接法、树形接法、及混合接线要求。

　　12、可满足环形布线要求。

三、GM711A短路隔离器技术参数

型号	GM711A
名称	短路隔离器
品牌	国泰怡安
工作电压	DC24V
动作电流	≤2.0mA
静态电流	≤1.0mA
使用环境温度	-10℃～+50℃
相对湿度	≤95%RH（40℃±2℃）
外形尺寸	85mm×85mm×36mm(带底座)

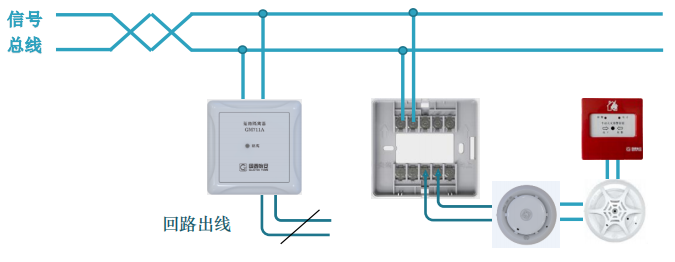

四、GM711A短路隔离器接线图
