一、Li-ion Tamer锂电池安全监测系统概述
Li-ion Tamer电池安全监测系统是用于监测锂离子电池逸出气体事件的设备。逸出气体事件发生在锂离子电池进入故障模式的早期，及早探测到此类事件，用户就有更多时间采取适当措施，从而避免灾难性的气体热失控故障。

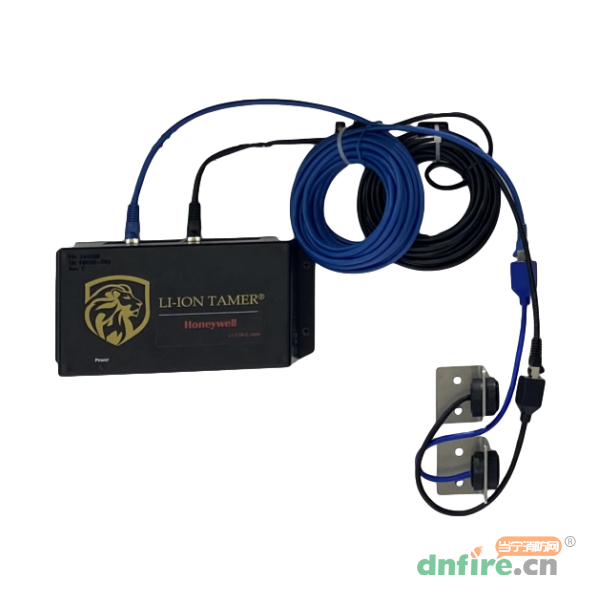

Li-ion Tamer电池安全监测系统采用即插即用设计，易于安装，包含两种主要部件，(i)逸出气体传感器，(ii)控制器。
◎逸出气体传感器内置探测算法，因此能够敏锐感测到锂离子电池的逸出气体混合物。这些传感器无需校准，并与各种锂离子电池兼容，无论电池形状以及化学成分，使用寿命与典型的锂离子电池系统相差无几。
◎逸出气体传感器连接至含专利逻辑算法的控制器，诊断电池在何时何处发生过逸出气体事件。它具备数字输出与Modbus串行输出，可用于对电池系统执行电气隔离并启用通风系统。
二、Li-ion Tamer锂电池安全监测系统组成配置

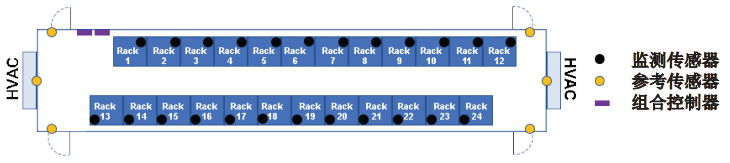

Li-ion Tamer电池安全监测系统是一项通用型解决方案，适用于各式各样的锂离子电池系统。在典型装配中，系统配置将包含以下各项：
◎安装于电池架上的监测传感器–针对下游对流气流-用于监测逸出气体事件。
◎用于监测环境温度和进气的参考传感器，可取消共模信号。
◎用于汇集传感器信号的控制器。
| 名称 |
型号 |
| 监测传感器 |
LT-SEN-M |
| 参考传感器 |
LT-SEN-R |
| 组合控制器 |
LT-CTR-C |
Li-ion Tamer电池安全监测系统只需极少的操作与保养，因为传感器无需校准，并且传感器使用寿命与ESS电池系统相差无几。气体传感器的响应性可通过充气测试轻松验证。利用Xtralis提供的一瓶电池逸出气体混合物（碳酸二乙酯）启用传感器，即可证实效果。
重要提示：此设备用于探测锂离子电池产生的逸出气体，但无法防止火灾或热失控。此设备并非独立的安全设备，应内置于适当的安全系统中。如果设备发出响应，则存在电池故障并可能导致热失控的风险。应立即离开相应区域，避免人身伤害。
三、Li-ion Tamer锂电池安全监测系统硬件外观尺寸
控制器外观尺寸
逸出气体传感器外观尺寸
四、Li-ion Tamer锂电池安全监测系统主要特性
◎针对锂离子电池故障发出早期预警
◎用户有更多时间采取适当措施，以防止热失控
◎无需通过电气或机械方式接触单片电池，即可探测出单片电池是否故障
◎产品使用寿命延长
◎免校准产品
◎高度可靠的输出信号
◎低功耗
◎与各种锂离子电池兼容，无论电池形状及化学成分
◎易于安装
◎不受电池健康状态影响，并具备冗余配置
◎自动诊断功能
◎减少/去除假信号
◎包含数字输出和Modbus串口通讯在内的可配置的通讯协议
五、Li-ion Tamer锂电池安全监测系统规格参数
| 尺寸 |
210（宽）×113（长）×63（高）mm |
| 输入功率范围 |
12-28伏（直流） |
| 每个控制器的最大传感器数量 |
15 |
| 系统输出 |
诊断输出/MODBUS |
| 控制器（无传感器） |
2.4瓦（24伏，直流）
1.4瓦（12伏，直流）
|
| 传感器 |
275毫瓦（5伏，直流） |
| 控制器（带全部传感器，15个） |
6.6瓦（24伏，直流）
5.6瓦（12伏，直流）
|
| 保险丝额定电流 |
3.5A |
| MODBUS通信波特率 |
9600 |
| 奇偶性 |
n |
| 停止位 |
1 |
| 硬件 |
RS232 3线制（TX、RX、接地） |
| 目标使用寿命 |
＞10年 |
| 保修 |
1年 |
| 目标探测气体 |
锂离子电池逸出气体混合物 |
| 最小探测阈值 |
＜1 ppm/秒 |
| 响应时间 |
5秒 |
| 故障探测 |
单片电池是否故障 |
| 使用环境温度 |
-10至+60℃ |
| 相对湿度 |
5至95%RH |
| 最大温度变化 |
8.6℃/分钟 |
| 数字输出连接器类型 |
2×10针 Molex |
| 信号类型 |
数字 |
| 信号级，正常 |
高，12-28伏（直流） （输入电压）每通道最大100毫安 |
| 信号级，警报 |
低，~0伏（直流） |
