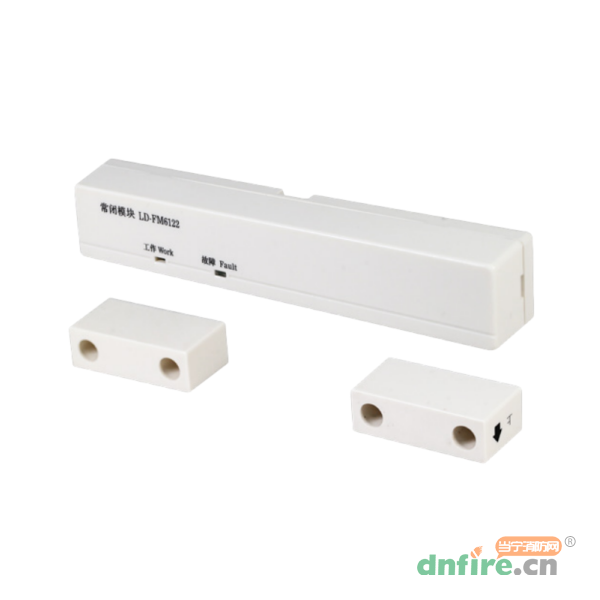

一、LD-FM6122常闭模块（一体式门磁开关）概述

　　LD-FM6122常闭模块将门磁感应开关和通讯电路集成到一起，替代了传统模块加门磁开关的方案。产品采用单片机和智能软件，特殊防潮技术，表面贴装（SMT）生产工艺和插拔式结构设计。工程接线简单，工作稳定可靠，成本低廉，外表美观。LD-FM6122常闭模块与双扇常闭防火门连接，实时上传门状态信息。需和我公司防火门监控器配合使用。经过国家消防电子产品质量检验检测中心依据GB 29364-2012《防火门监控器》检验和审核，取得检验报告。

二、LD-FM6122常闭模块（一体式门磁开关）特点

　　二总线，无极性。无需接DC 24V电源线。

　　采用电子编码，占一个节点地址（1～200）。

　　可通过编码器设置为单门或双门。

　　出厂默认双门。

三、LD-FM6122常闭模块（一体式门磁开关）参数

类型	防火门监控模块
指示灯	两个指示灯：绿色工作指示、黄色故障指示
工作电压	二总线：DC 14V～28V
工作电流	二总线:＜0.6mA
磁感应距离	≤30mm
工作环境温度	-40℃～55℃
工作环境相对湿度	≤95％ (40±2)℃（无凝露）
安装方式	产品自带安装底座，采用插拔式结构，安装方便
外壳材料	塑料壳体
最大外形尺寸	常闭模块：长 178.5mm×宽 30.5mm×高 27mm（含底座）
磁铁盒尺寸	长 54mm×宽 17.5mm×高 27mm
重量	0.12Kg±0.005Kg

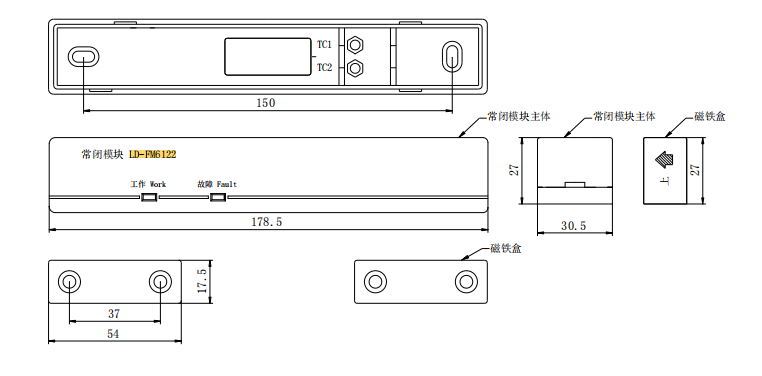

四、LD-FM6122常闭模块（一体式门磁开关）外形尺寸图

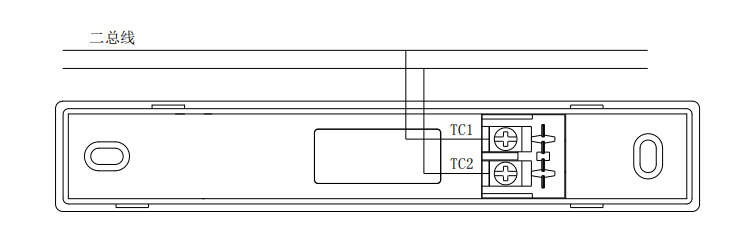

五、LD-FM6122常闭模块（一体式门磁开关）接线示意图

六、LD-FM6122常闭模块（一体式门磁开关）安装方式及步骤

　　固定底座：将导线从LD-FM6122底座背面进线孔穿入，用M4螺钉将底座安装在门框上。剪、剥导线将TC二总线与底座端子连接。

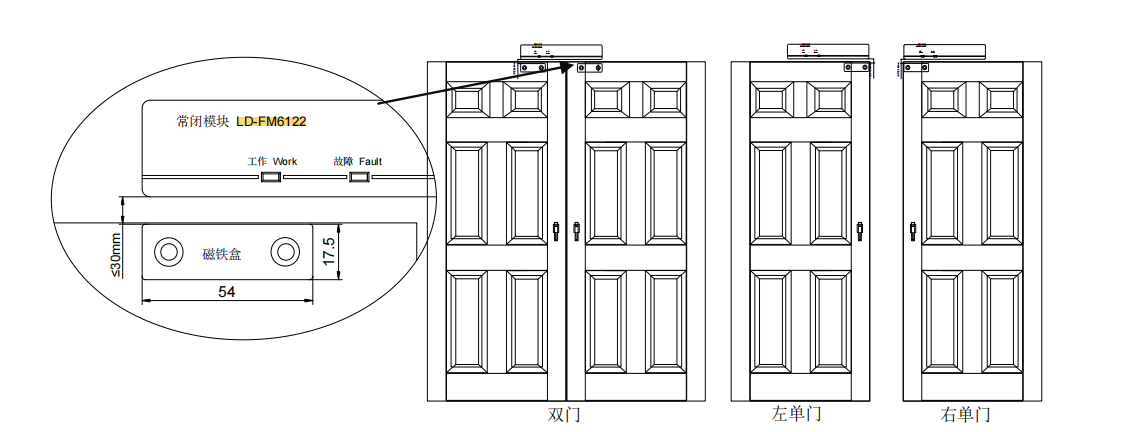

　　将磁铁盒安装到门上，磁铁盒侧边与常闭模块的侧边对齐。单开门时，只需安装一个磁铁盒。磁铁盒与模块距离如下图所示，门磁开关与磁铁的距离要≤30mm，如果门材质是铁门，要求距离≤20mm。

　　将编址器上标有‚二总线‛的红黑夹子线连接到常闭模块背面端子(不分正负)，编写相应的地址号和类型(具体操作参看编址器的使用说明书)，类型设置：59-双门，60-单左门，61-单右门。

　　系统接线查验后，将已编写相应地址号的常闭模块插到底座里，并按压使两部分扣紧合缝。
