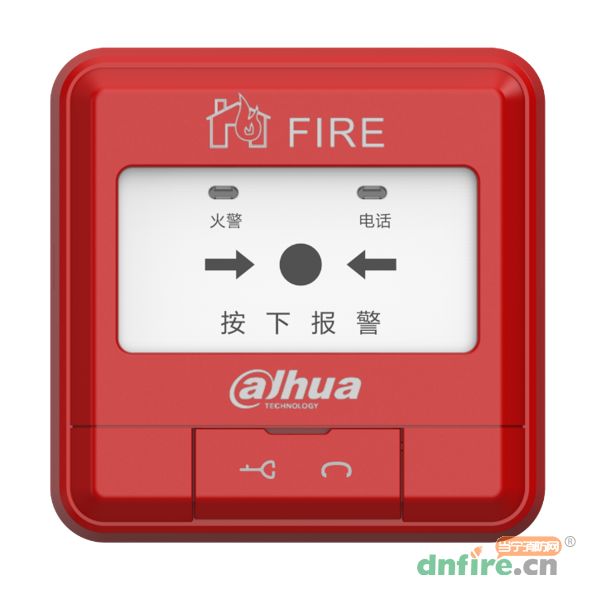

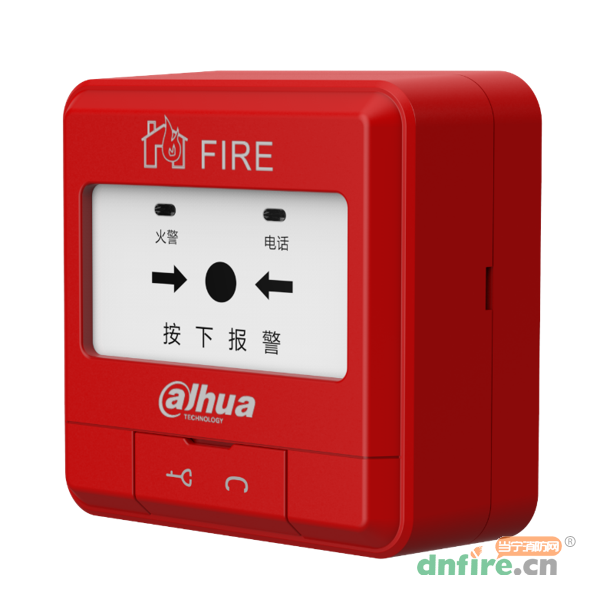

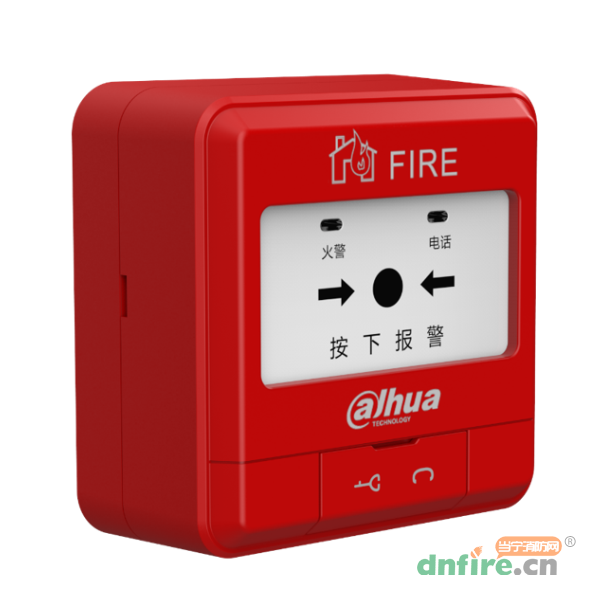

一、J-SAP-M-DH1200手动火灾报警按钮概述
J-SAP-M-DH1200手动火灾报警按钮是火灾自动报警系统的组成部分,安装在公共场所。当人工确认火警后,按下按钮面板,可向控制器发出火灾报警信号。报警按钮上带有消防电话插孔,将手提式电话分机插入电话插孔即可和电话主机通话,适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。可配接JB-QGL-DH1001火灾报警控制器等控制器使用。
二、J-SAP-M-DH1200手动火灾报警按钮特点
●布线方便:二线制,无极性
●通讯可靠:采用高性能微处理器,稳定可靠,动作信号上传时间小于1秒
●超低功耗:超低监视电流及报警电流
●独立输出:具有一组独立无源输出触点,可控制其他外部设备
●搭接灵活:具有非编码电话插孔,可与电话系统灵活组网

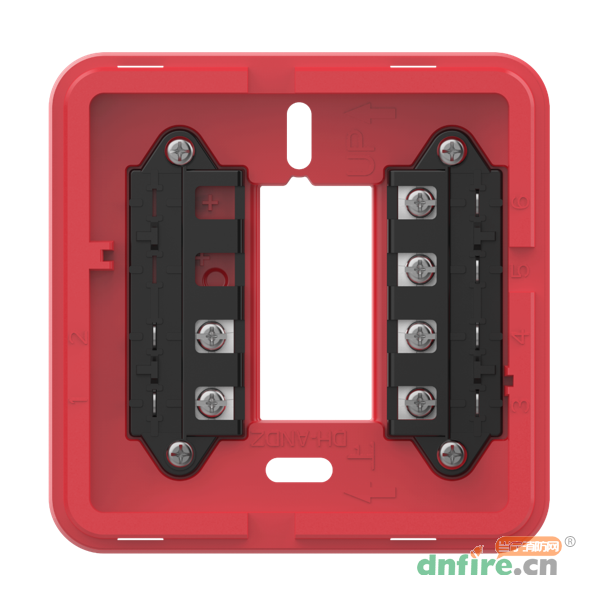

●安装便利:底座接线采用防脱设计,方便安装接线
三、J-SAP-M-DH1200手动火灾报警按钮技术参数
工作电压 |
DC24V |
工作电流 |
监视电流:≤100μA;报警电流:≤170μA |
触点容量 |
DC30V/100mA |
火警灯 |
红色(巡检时闪亮6 s/次,报警时常亮) |
电话指示灯 |
红色(巡检时闪亮) |
线制 |
二线制 |
编码范围 |
电子编码,可在1-254之间任意设定 |
通讯距离 |
≤1500 m |
工作温度 |
-10℃±55℃ |
储存温度 |
-20℃±65℃ |
相对湿度 |
≤95%,无凝露 |
壳体颜色 |
红色 |
外形尺寸 |
长×宽×高:90.0 mm×90.0 mm×44.0 mm(带底座) |
重量 |
约136 g(含底座) |
执行标准 |
GB 19880-2005 |

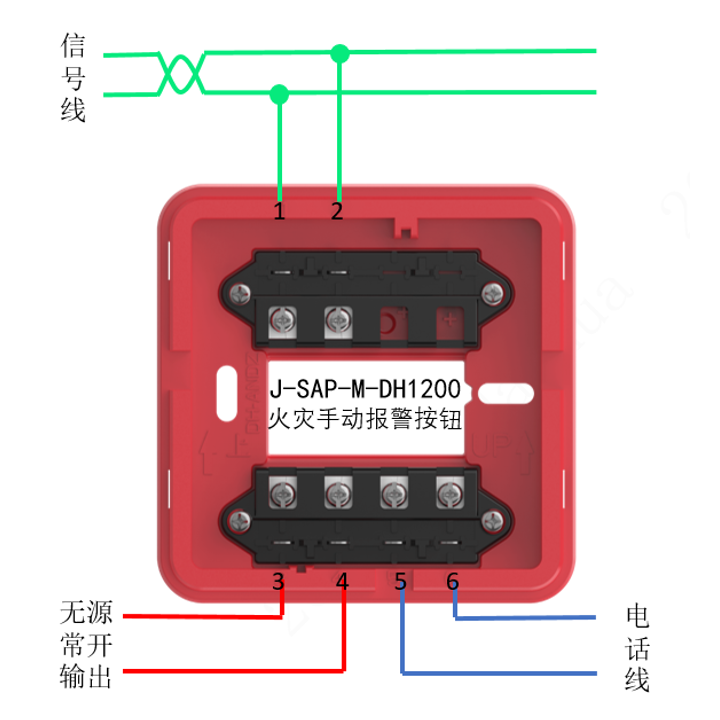

四、J-SAP-M-DH1200手动火灾报警按钮接线方式
