注意：该型号产品已经停产，其替代产品为JBF4121-P手动火灾报警按钮。

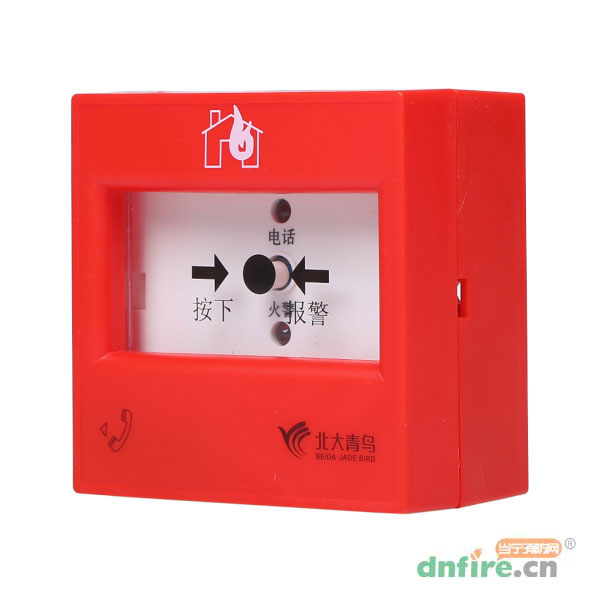

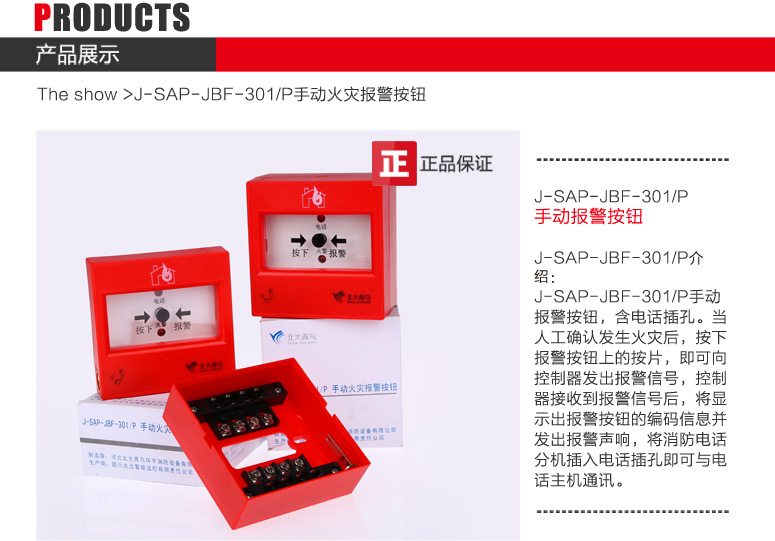

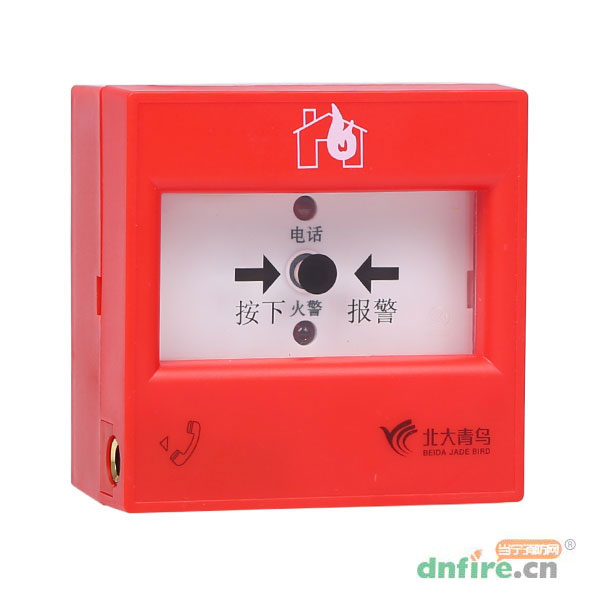

一、J-SAP-JBF-301/P手动火灾报警按钮的功能特点

　　1、J-SAP-JBF-301/P手动火灾报警按纽内置微处理器；

　　2、采用SMT表面贴装工艺；

　　3、手动推进弹簧按钮后，内部开关动作，报警信号送到控制器，采用专用工具进行复位；

　　4、有一组无源触点输出；

　　5、带电话插孔，配合电话手柄使用。电话插孔位于手报的左侧下方

　　6、二总线，无极性。低功耗，最远传输距离1500m；

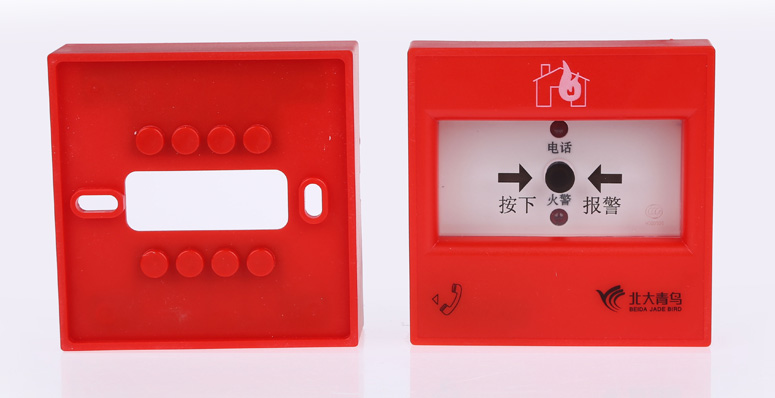

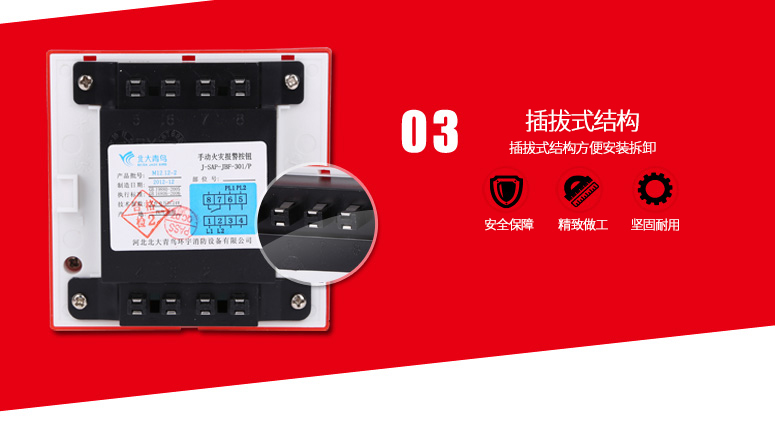

　　7、插拔式结构，可像安装探测器一样先将底座安装在墙上，布线后工程调试前再将手报部件插入底座。易于施工、维护；

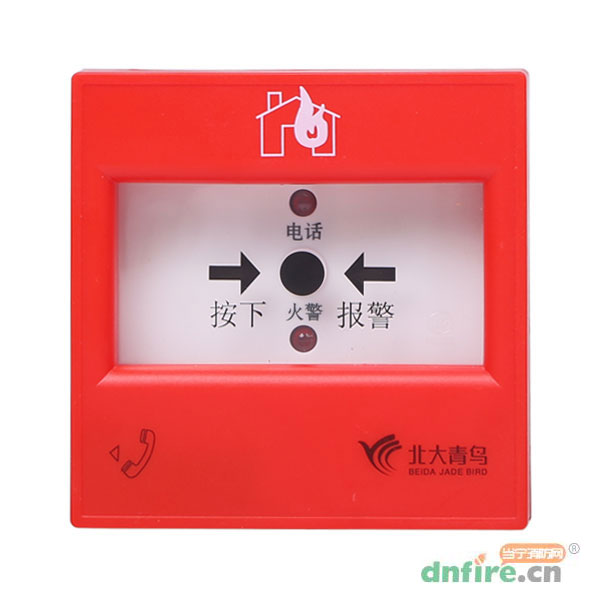

　　8、设双灯显示，正常工作时巡检灯、电话指示灯闪亮，报警时确认灯常亮。

二、J-SAP-JBF-301/P手动火灾报警按纽的主要技术指标

三、J-SAP-JBF-301/P手动火灾报警按纽安装与接线

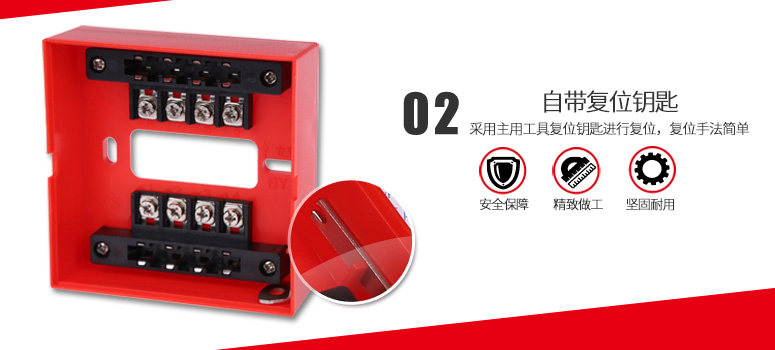

　　1、布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为69mm；

　　2、探测总线采用ZR-RVS-2×1.0-1.5mm2双绞线；

　　3、具有手动报警按钮的所有功能；

　　4、同时具有消防电话手柄接入端口，实现与控制中心的应急通讯功能；

　　5、探测总线L1、L2连接端子1和端子2，端子5、6接入消防电话系统；端子7、8正常时形成常开触点，手动报警按钮按下时闭合，可用来控制现场声光报警装置，需另接24V电源。严禁使用此触点控制大功率设备。

　　6、安装之前用编码器对其写入相应地址码(1-200)；

　　7、手报部件只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失；

　　8、手动火灾报警按钮接线图例：
