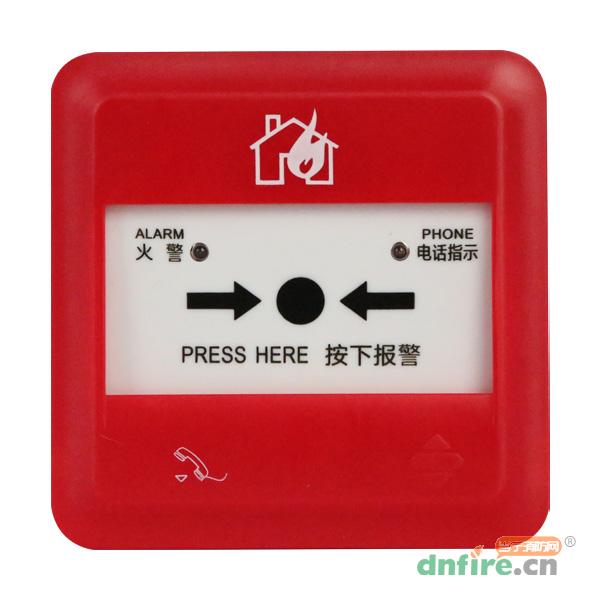

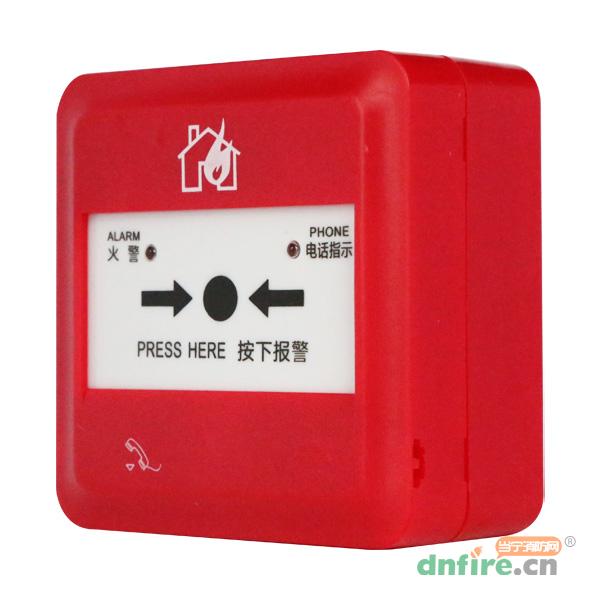

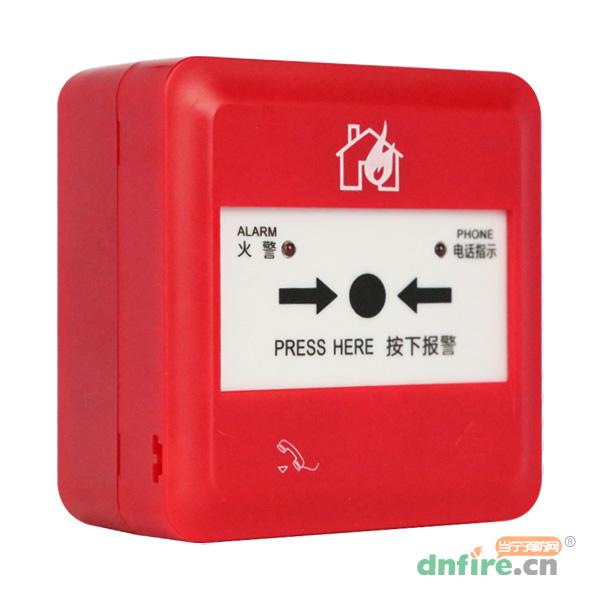

J-SAP-M-962手动火灾报警按钮主要配合智能二总线控制器使用,当人工确认发生火情后,按下此按钮,即可向火灾报警控制器发出报警信号,火灾报警控制器接收到报警信号,将显示出按钮的编码地址及显示设备状态。正常运行时红色指示灯闪亮,火警时红色火警指示灯常亮。手报支持电编码方式,同时内置消防电话插孔,方便工程应用。
全电编码,可通过编码器现场改写

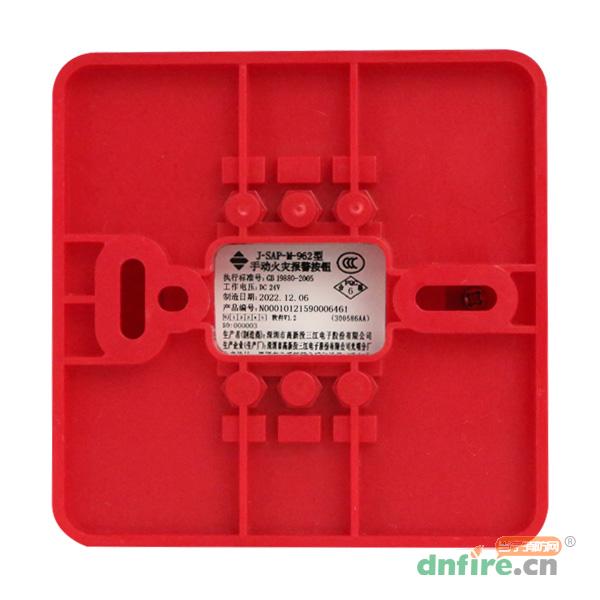

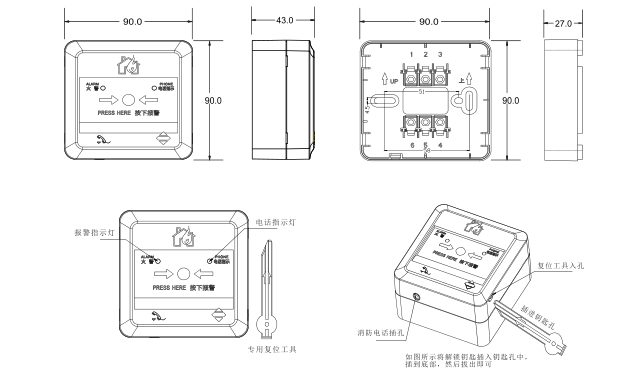

采用上、下盖结构设计,独立底座安装,安装、调试、维护简单方便

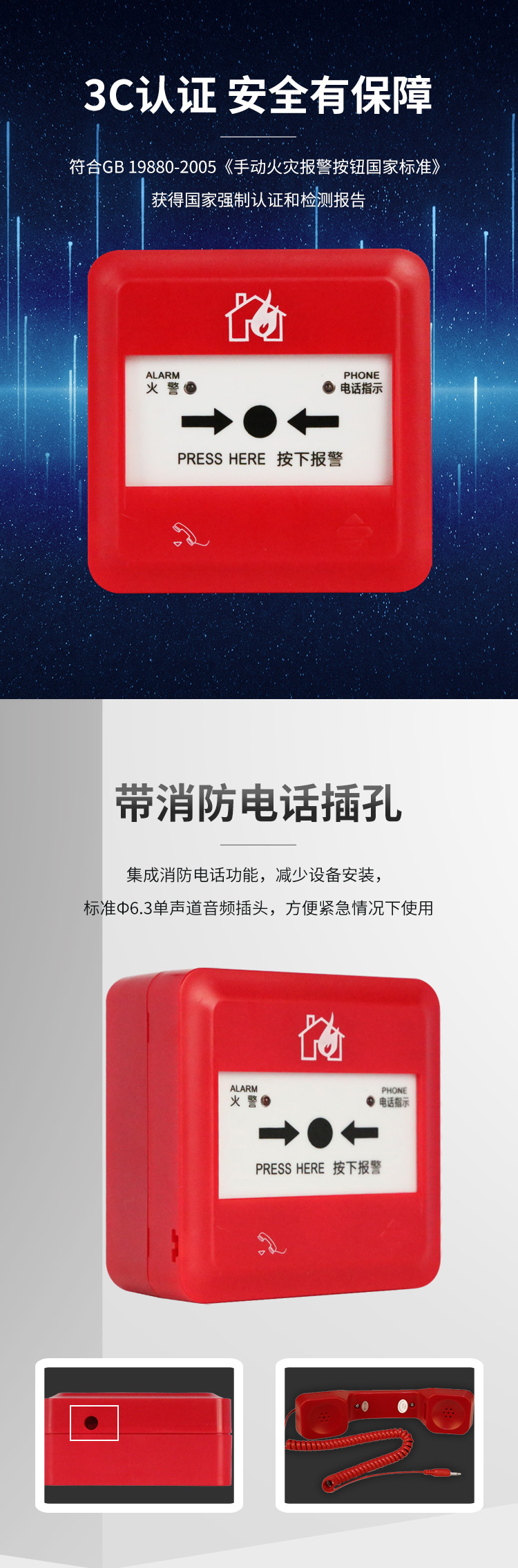

自带两线制消防电话插孔,更加适合工程使用
手报提供无源输出触点,可通过中间继电器控制其它外部设备
手报上的按片在按下后可用专用工具复位,不会破碎,可重复使用

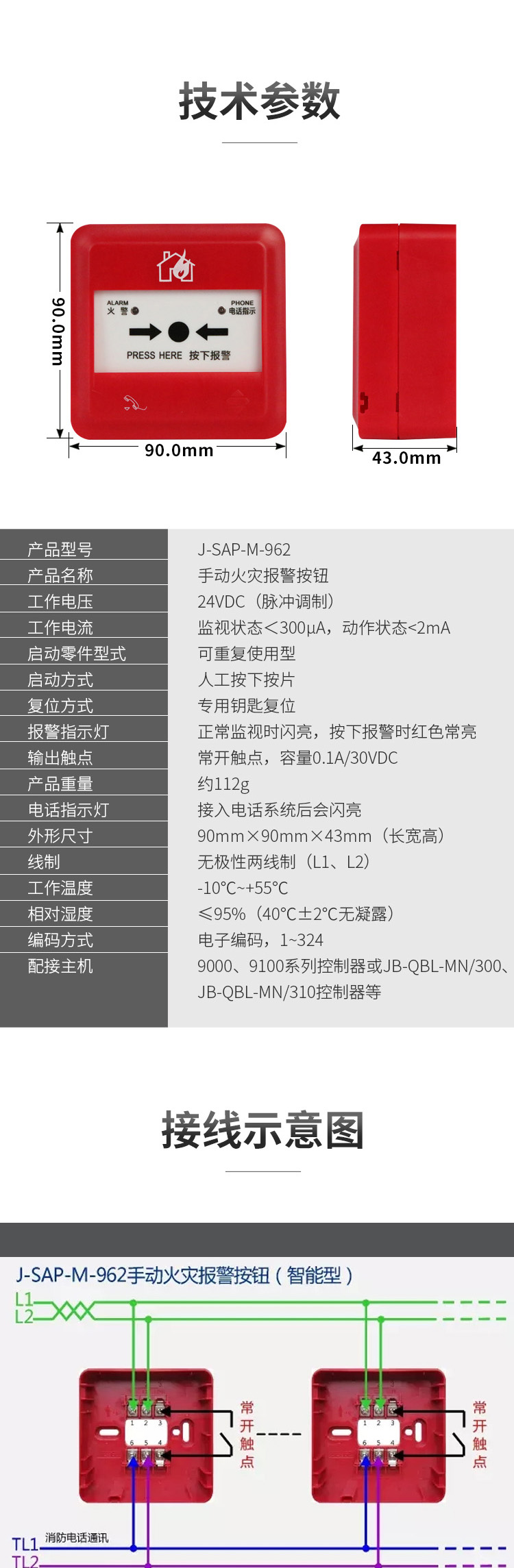

型号 | J-SAP-M-962 |
执行标准 | GB19880-2005《手动火灾报警按钮》 |
工作电压 | 24VDC(脉冲调制) |
工作电流 | 监视状态<300μA,动作状态<2mA |

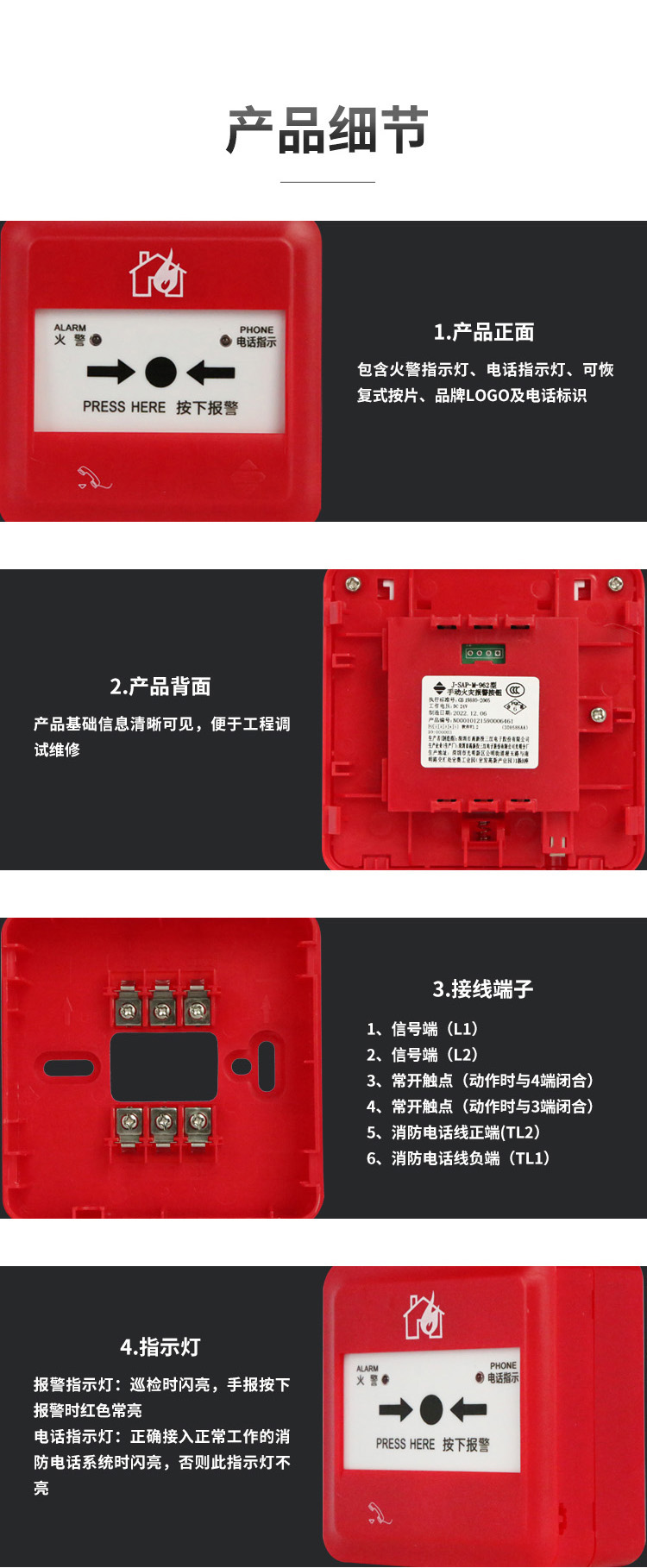

工作指示 |
红色火警指示灯(巡检时闪亮,手报按下报警时常亮); 电话指示灯(正确接入正常工作的消防电话系统时闪亮,否则此指示灯不亮) |
输出触点 | 常开触点,容量0.1A/30VDC |
重量 | 约112g |
启动方式 | 人工按下按片 |

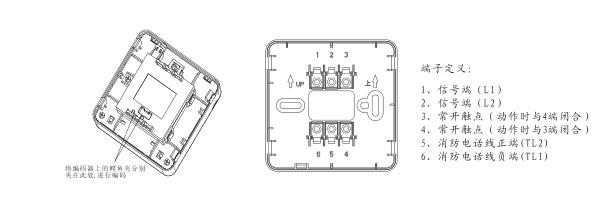

接线方式 | 无极性两线制(L1、L2) |
使用环境 | 室内,温度-10℃~+55℃,相对湿度≤95%(40℃±2℃无凝露) |
编码方式 | 通过编码器进行电编码,地址编码1~324任选 |
电话插孔 | 两线制消防电话插孔(配接标准Φ6.3单声道音频插头) |
启动零件 | 重复使用型塑料按片,按下按片启动(启动后可用专用工具人工手动复位) |
配接主机 | 9000、9100系列控制器或JB-QBL-MN/300、JB-QBL-MN/310控制器等 |
