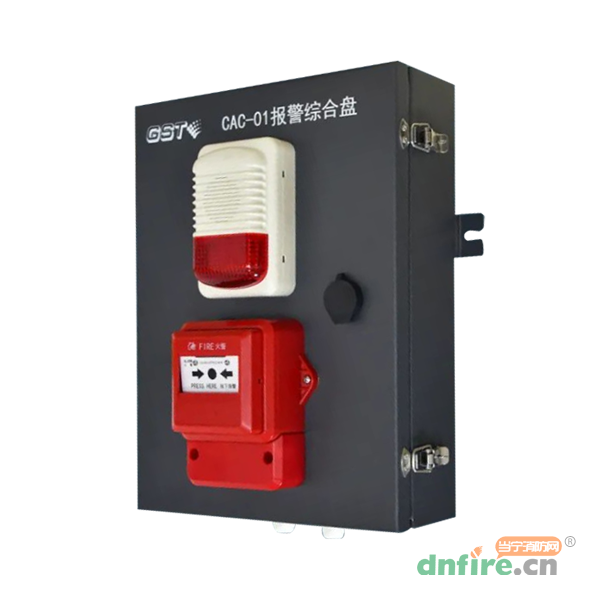

一、CAC-01报警综合盘的简介

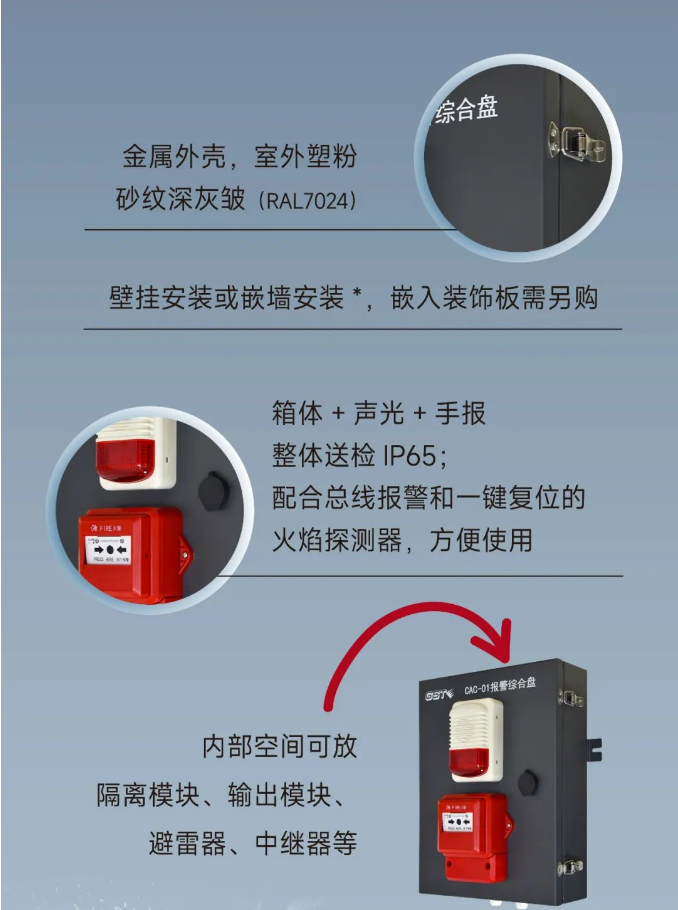

　　CAC-01报警综合盘，外部装有手动火灾报警按钮和火灾声光警报器，内部可配装模块、继电器、避雷设备等。报警综合盘主要应用在公路隧道环境中，火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警综合盘的编码信息并发出报警声响，火灾声光警报器启动声光警报。本报警综合盘满足IP65防护等级，适用于公路隧道环境。也可作为火焰探测器等设备的DC24的供电中转，以及联动控制中转。

二、CAC-01报警综合盘的技术参数

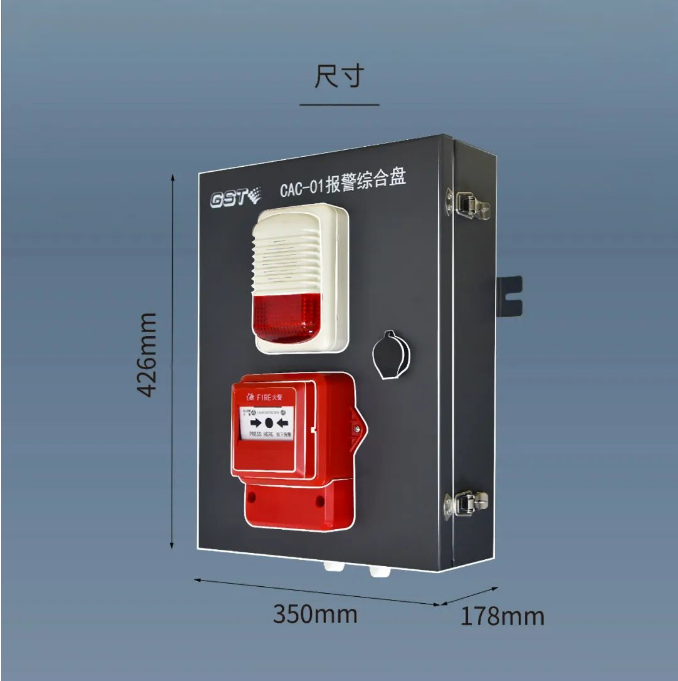

三、CAC-01报警综合盘外形示意图

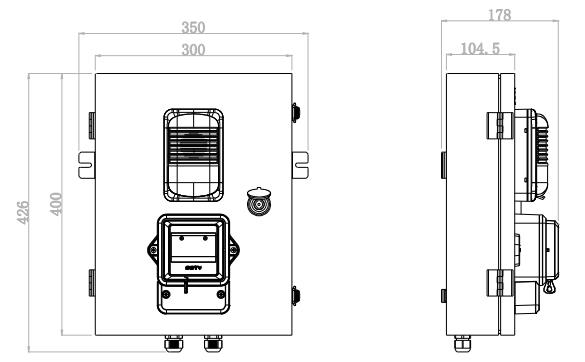

　　警报器外形示意图如下图所示。（单位：mm）

四、CAC-01报警综合盘安装与接线

　　1.布线

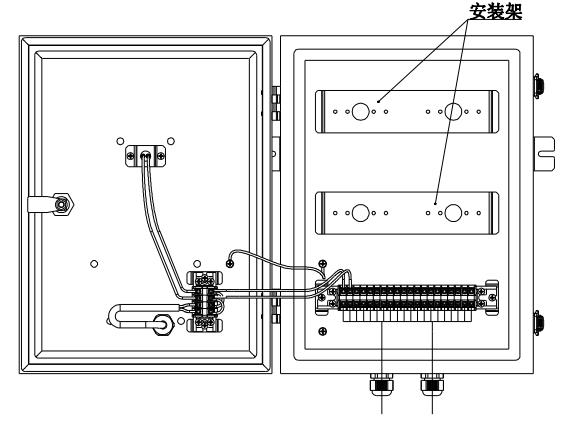

　　报警综合盘内部接线示意图如下图所示。

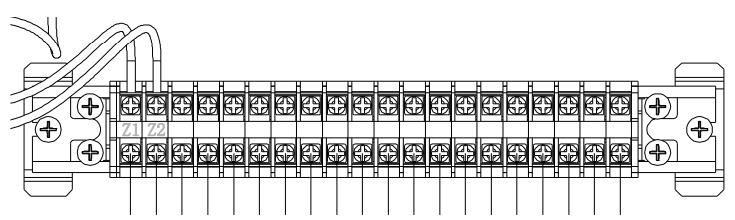

　　信号总线接入到Z1Z2端子上如下图所示，接线端子最大电压不超过660V，最大电流不超过15A。

　　如需安装继电器或者避雷设备，需自行配装标准导轨，标准导轨连同继电器或避雷设备一起固定到安装架上。

　　2.安装

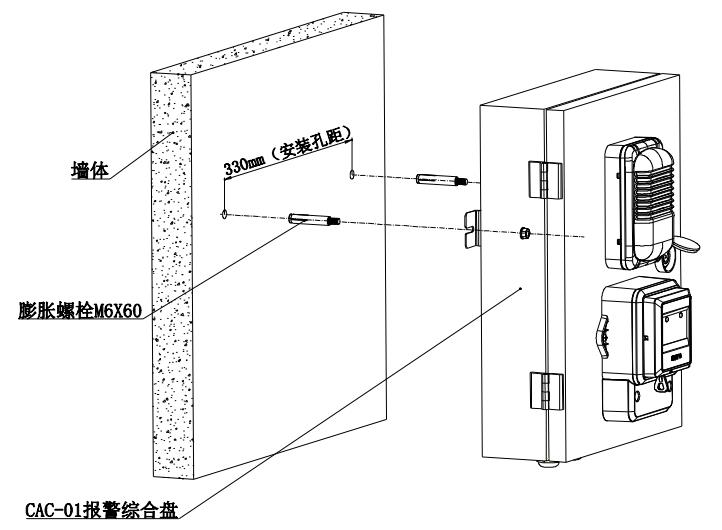

　　安装前应首先检查外壳是否完好无损，标识是否齐全，确认无误后，用两只M6×60膨胀螺栓将报警综合盘固定在墙壁上即可，安装高度为：综合盘底部与地面距离1.3m~1.4m，安装分为壁挂安装和嵌墙安装，壁挂安装尺寸如下图所示。

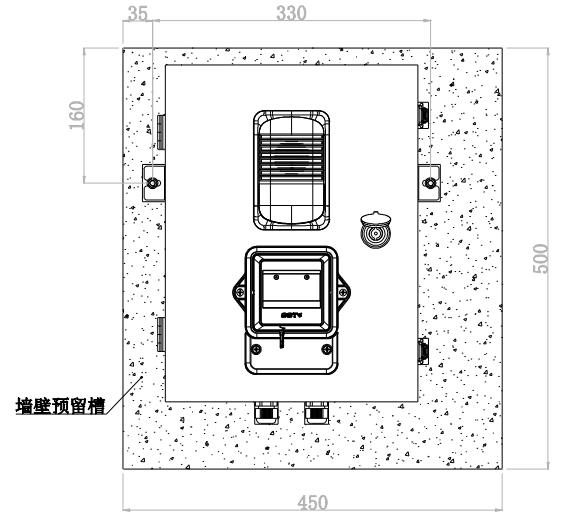

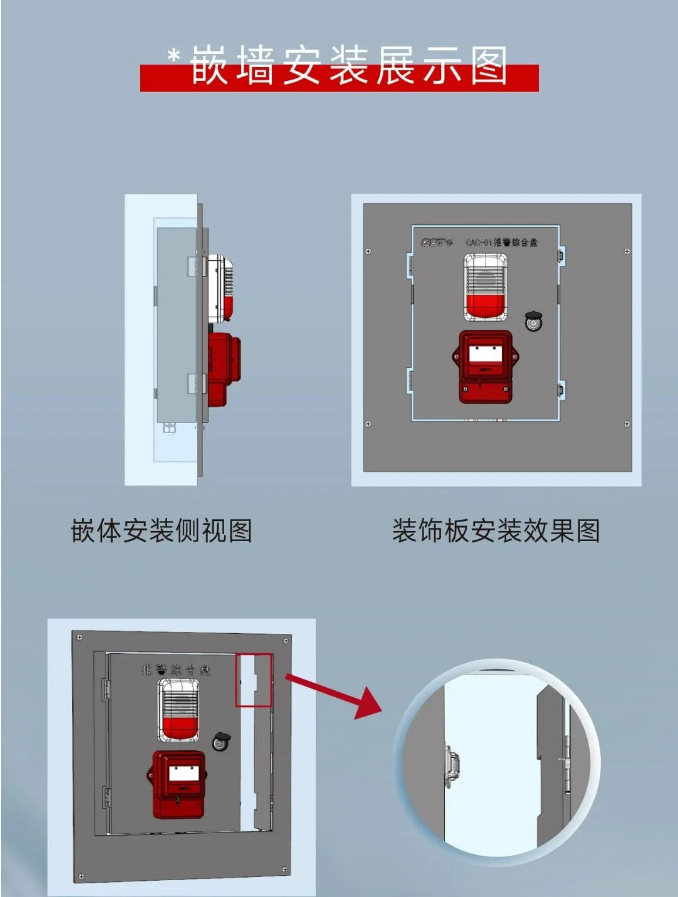

　　嵌墙安装尺寸如下图所示，嵌墙安装墙壁槽预留尺寸为：500mm*450mm*90mm。

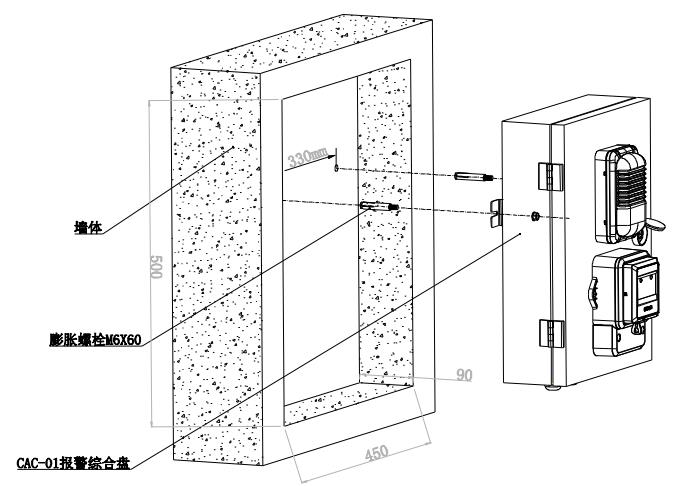

嵌墙安装示意图(预留尺寸450X500)

嵌墙槽内安装位置示意图

　　3.接线

　　接线按下述步骤进行：

　　首先用钥匙打开箱锁，打开箱扣，将箱盖翻转。

　　将电缆线从报警综合盘的防水接头孔中穿入箱体，接到箱体内的接线端子上，完成内部所有接线后需紧固防水接头。

　　关闭箱盖后锁紧箱扣和箱锁。

　　防水接头型号为PG11，安装防水接头的开孔直径为18.6mm。防水接头适用线缆直径范围：5mm~10mm。

　　如果防水接头穿线后又弃用此接头，或防水接头防水膜破裂时，需用一段直径5mm~10mm的电缆线将防水接头塞住并拧紧；或者直接更换新的防水接头。注意：报警综合盘应安装在安全区域。一个出线防水接头只能穿一根电缆线。
