海湾消防控制模块接线方法

  本文介绍的是海湾消防控制模块接线方法,下面我们就GST-LD-8301输入输出模块为例来讲解一下它的接线。

首先我们先来了解一下消防控制模块接线端子:

海湾消防控制模块接线方法


  Z1、Z2:接火灾报警控制器信号二总线,无极性

D1、D2:DC24V电源输入端子,无极性

I、G:与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答)

COM、NO:无源常开输出端子(注意:此端子间有微弱检线电流!!!)

NG、S-、V+、G::留用

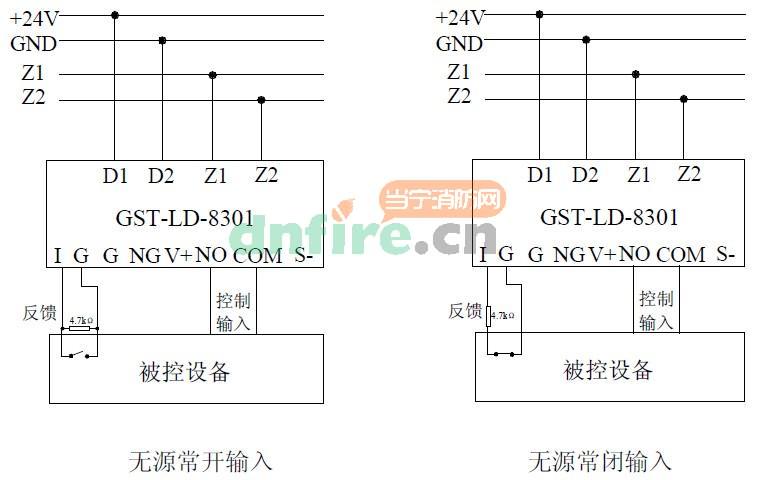

以下为消防控制模块接线:

海湾消防控制模块接线方法

  最后顺便提一下该消防控制模块的作用,此模块用于现场各种一次动作并有动作信号输出的被动型设备如:排烟阀、送风阀、防火阀等接入到控制总线上。
