盛赛尔SSM24-6/8/10警铃的接线及安装

  一、盛赛尔SSM24-6/8/10警铃的接线及安装

  警告:请勿在有潜在爆炸危险的环境中使用警铃。勿将没用的导线裸漏在外。

  1、卸下铃盖。

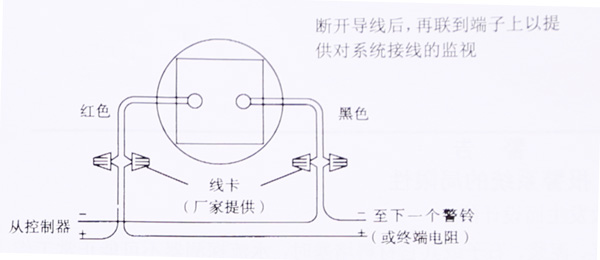

  2、按照图1所示将现场导线接至警铃的正、负两根线上,注意红色导线为正,黑色导线为负。

 将现场导线接至警铃的正、负两根线上

图1

  3、将警铃主体部分按图2、3、4所示用螺钉安装至预埋盒上,安装时注意警铃的撞针应朝下。

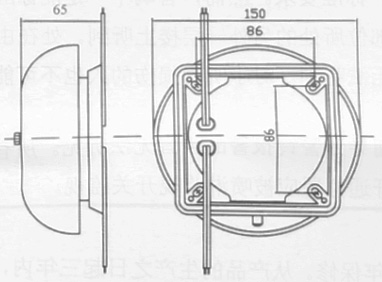

外观图

图2 警铃外观图

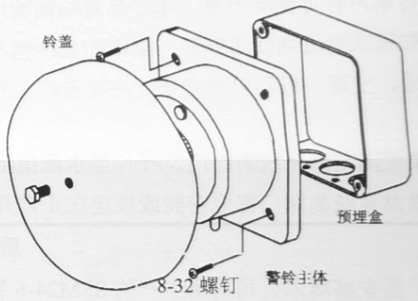

表面安装图

图3 表面安装图

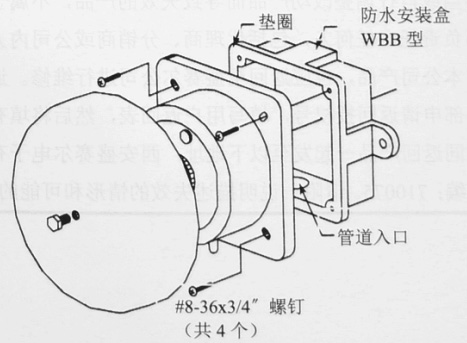

防水装置图

图4 防水装置图

  4、用铃盖螺钉将铃盖重新安装至警铃主体,注意必须旋紧螺钉,并注意铃盖上的标签应正面放置。

  5、安装警铃时,铃盖顶部应至少距地板2.3米,天花板15.3厘米。勿将导线环绕在端子上联接,应断开导线后再联到端子上以提供对系统接线的监视。

  二、SSM24-6/8/10消防警铃音频等级测试

  音频等级测试按GB28651-2011标准测试。在回声室内测试音频功率输出。

  三、SSM24-6/8/10警铃操作测试

  进行维修、维护或测试报警设备前,通告有关管理部门警铃系统将进行维护而临时停止工作。

  初始安装结束后,所有的警铃都要按照有关要求进行测试。至少每年应对警铃进行定期测试。根据当地的法规要求,如有必要,可时常进行测试。在正常情况下,盛赛尔公司提供免费服务。但是,经过长期运行后的警铃,有可能某些器件破损或失效,此时,警铃应返回盛赛尔进行维修。

  注意:请勿在现场维修或更换警铃的任何器件。如果警铃不能正常工作,请更换整个产品。否则,有可能导致警铃误报警。
