首安电气火灾监控系统安装介绍

　　1、外型尺寸及安装示意

　　(1)监控设备外型及安装尺寸图

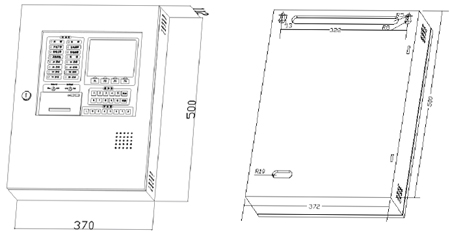

SL-M400监控设备外型尺寸(单位mm)           SL-M400壁挂式监控主机安装尺寸图(单位mm)

SL-M400G监控设备外型尺寸(单位mm)

　　(2)探测器外形尺寸及导轨标准

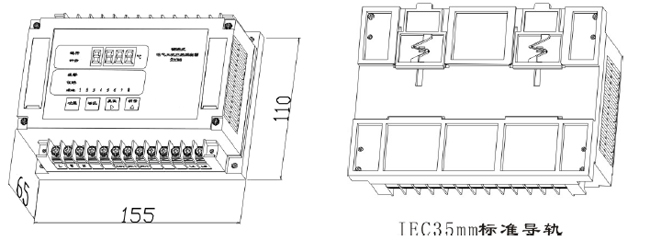

探测器外型尺寸(单位mm)                                                                     探测器导轨标准(单位mm)

 　　2、工程布线要求

　　(1)配线应整齐，不宜交叉，并应固定牢靠。

　　(2)电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色。

　　(3)端子板的每个接线端，接线不得超过2根。

　　(4)电缆芯和导线，应留有不小于200mm的余量。

　　(5)导线应绑扎成束。

　　(6)导线穿管、线槽后，应将管口、槽口封堵。

　　(7)一个监控设备最多配接128台探测器。

　　(8)监控设备与探测器之间的通讯线应采用双绞线，且线径不得小于1.0mm2，通讯线敷设距离最长应小于1200m，如果通讯线的使用距离超过1200m，应增加中继器，当系统应用在强干扰场所时，通讯线应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应良好接大地。

　　(9)当监控设备与现场最远的探测器之间的距离超过500m时，监控设备主板与最远的探测器主板上的通讯终端电阻设置应设置为“ON”。

　　3、监控设备和集中控制台安装要求

　　监控设备安装时，其底边距地(楼)面高度宜为1.3～1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；控制台安装时，其底边宜高出地(楼)面0.1～0.2m。

　　4、探测器安装要求

　　(1)同一保护区域内的探测器宜集中安装。

　　(2)探测器应独立支撑或固定，安装牢固,并应采取防潮、防腐蚀等措施。

　　(3)探测器的连接导线，应留有不小于150mm的余量，其端部应有明显标志。

　　(4)探测器安装时在安装处应有明显的部位显示和检修孔。

　　测温式电气火灾探测器安装示意图：                        剩余电流式电气火灾控测器安装示意图：
