GM613输入/输出模块输出端可以设置成有源或无源两种输出方式，输入端可以设置成常开、常闭和无回答三种方式，作为无源输出使用时，不用单独外接电源线，本文主要介绍了GM613模块接线说明。

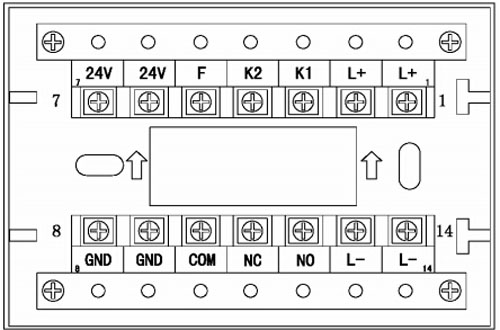

GM613输入/输出模块端子图
注：L+、L-：信号总线分极性，安装时请注意；
24V、GND：24V电源输入端；
K1、K2：回答信号输入端；
COM：公共触点(24V输出负)；
F：24V输出正；
NO：常开触点；
NC：常闭触点

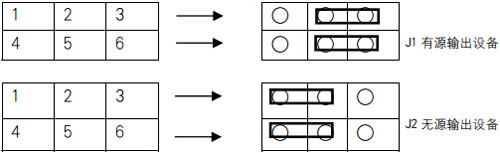

当模块设置为有源输出时，模块后面的两个插针须跳接到2、3和5、6端；当模块设置为无源输出时，模块后面的两个插针须跳接到1、2和4、5端，出厂跳线设置为1、2和4、5(如上图所示)，更改插针设置同时需要设置模块的工作方式。
[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]
发布询价单
问匿名用户评论等级：
有的不懂，我们要看怎么接法。
2020-04-04 17:04:45
问匿名用户评论等级：
本产品有售后电话没有
答管理员：
如从我们当宁消防网平台购买的可以联系电话400-928-6119.如不是需要联系你的供应商或者厂家了
2019-07-26 10:42:05
问匿名用户评论等级：
没有接线图啊
答管理员：
http://www.dnfire.cn/article-1323484408753.html可以参照一下
2018-12-17 17:24:52
问匿名用户评论等级：
自动登录以后报不回主机是什么原因？？
答管理员：
设备定义与编码是否正常，线路也要没有问题哦
2018-12-15 15:30:49
问匿名用户评论等级：
反馈，需要接电阻么，K1.k2
答管理员：
需要的
2018-12-07 11:27:47
问匿名用户评论等级：
强切是输出接F、COM到控制箱中的继电器的13、14角吧
答管理员：
如用到继电器，你这样接是可以的。
2018-05-06 17:01:50
问匿名用户评论等级：
我的有一回路卷帘门儿。卷帘门没有联动，手动正常，就是打自动给不了信号啊？是不是逻辑没写
答管理员：
有可能的哦
2018-04-14 10:12:28
问匿名用户评论等级：
怎么编码
答管理员：
需要用电子编码器，电子编码器的使用也可以电话咨询我们，电话400-928-6119
2018-04-14 08:51:50
问匿名用户评论等级：
有源，和无源有什么区别
答管理员：
可以简单理解成输出端输出有没有24V电，有的就是有源输出
2017-12-13 21:10:37
问匿名用户评论等级：
电梯控制模块怎么接
答管理员：
电梯迫降一样啊，看电梯控制线路需要什么样的信号，模块提供什么样的控制信号就可以了。
2017-07-14 15:21:01
