浅谈消防用电设备末端切换

   这个话题是我不愿谈及的内容,因为问题比较敏感,有躲闪之意。但许多朋友经常询问此问题,关注度比较高,或者疑惑不解。另工程设计也是绕不开此话题,只好谈谈我的理解,也许不准确,但抛砖的目的是引玉。

  1、规范要求

  《建筑防火设计规范》GB50016-2014第10.1.8条规定,消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等的供电,应在其配电线路的最末一级配电箱处设置自动切换装置。

     2、条文分析

  2.1负荷分析

  该规范第10.1.8是强条,重要性不言而喻。建筑物内如果设有消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等,建筑物等级一般比较高,要求也较高,这类消防负荷往往是一级或二级负荷,三级负荷的可能性较小,其供配电线路的最末一级配电箱处设置自动切换装置比较好实现。

  2.2关于末端切换的理解

  如何理解“最末一级配电箱”?笔者认为,最末一级的配电箱或控制箱直接接消防用电设备,不再经过其它配电装置或控制装置转接。因此,这样两个电源送到最末一级配电或控制装置,再进行自动切换对消防用电设备而言更可靠。

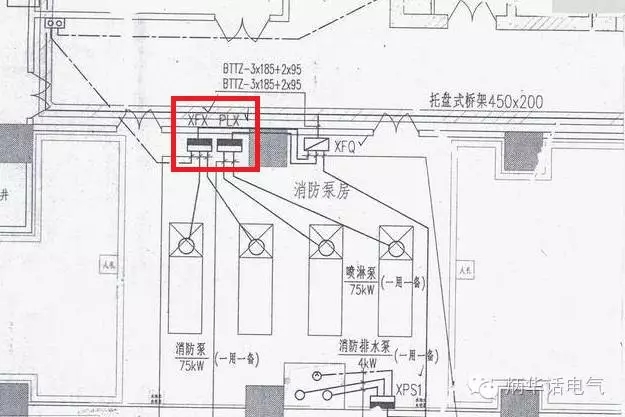

  图1消防泵房平面图

     图1所示,消防泵动力柜XFX和喷淋泵动力柜PLX分别引自双电源切换柜XFQ,严格意义上讲此做法不满足规范10.1.8条的规定,因为XFX和PLX是最末一级配电或控制装置,而电源切换在其上级XFQ柜处。如果将这三个柜子并排安装于泵房控制室,可以有效减小切换柜与动力柜之间的线路故障风险,可以视为泵房控制中心,可认为满足规范要求。

 (此处可能会引起争议,以规范编制组的解释为准。此处仅发表个人观点!)

  2.3什么是“自动切换装置”?

  实现电源自动切换有多种方案,主要有如下几种:

     1)ATSE;

     2)接触器构成的电源转换电路;

  3)电磁转换开关构成的电源转换电路。

  其中,ATSE使用比较普遍和简单,详见“炳华话电气”之前推送的文章,在此不赘述。

    图2接触器构成的电源切换方案示例

 接触器构成的电源转换电路有许多方案,可参见《双电源切换及母线分断控制接线图》D302-1~3标准图集,图2所示为TN-S系统双电源自动投入手动复位电路图,供读者参考。由于接触器构成的电源转换电路只能达到TSE中的CC级要求,现在虽有使用,但使用面较小。

  图3电磁转换开关方案示例

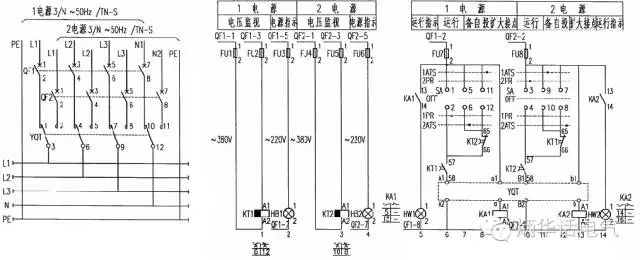

     图3为电磁转换开关实现电源切换功能,图中YQT为电磁转换开关,有点现在普遍使用的ATSE的模样。图示为双电源自动投入手动复位电路图。目前,该方案已被ATSE所取代。  当然,两个断路器也可以构成双电源切换电路,但使用较少,在此不赘述了。

  3、结论

     为了更好地理解GB50016-2014第10.1.8条的内涵,需抓紧以下关键词:

     负荷:消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等;

  电源切换位置:最末一级配电箱处;

  电源切换方式:自动切换装置。

 转自公众号“炳华话电气”
