一、GST-LD-8302切换模块特点

　　GST-LD-8302切换模块专门用来与GST-LD-8301型模块配合使用，实现对现场大电流（直流）启动设备的控制及交流220V设备的转换控制，以防由于使用GST-LD-8301型模块直接控制设备造成将交流电源引入控制系统总线的危险。

　　本模块为非编码模块，不可直接与控制器总线连接，只能由GST-LD-8301模块控制。模块具有一对常开、常闭输出触点。

二、GST-LD-8302切换模块主要技术指标

工作电压	DC24V
监视电流	0mA
动作电流	≤20mA
线制	输入端采用两线制与GST-LD-8301模块连接，无极性； 输出端采用两线制与电源及受控设备连接，无极性
无源输出触点容量	DC24V/5A或AC220V/5A
使用环境温度	-10℃～+50℃
相对湿度	≤95%，不结露
外壳防护等级	IP30

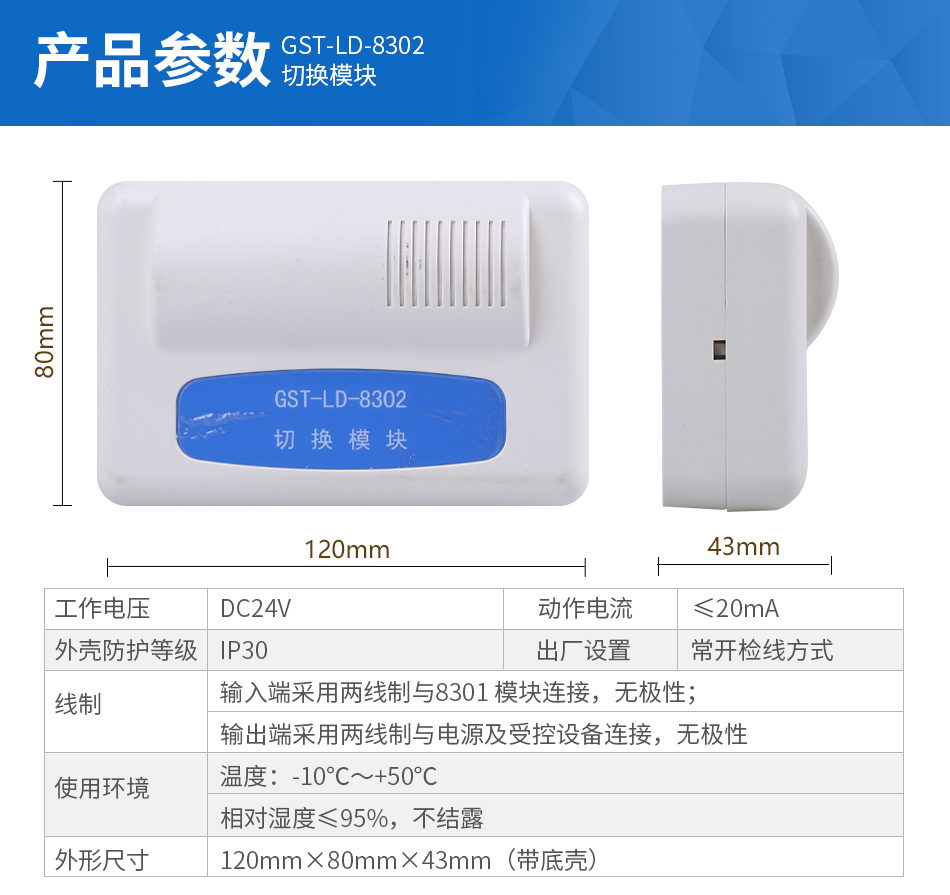

外形尺寸	120mm×80mm×43mm（带底壳）

三、GST-LD-8302切换模块结构特征

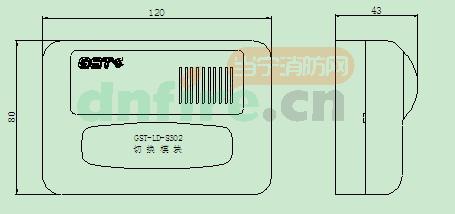

　　本切换模块的外形尺寸及结构示意图如下图所示。

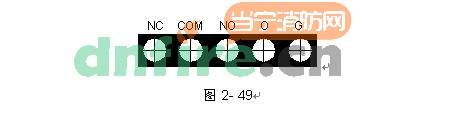

　　切换对外端子示意图：

　　其中：

　　NC、COM、NO：常闭、常开控制触点输出端子

　　O、G：有源DC24V控制信号输入端子，输入无极性

　　布线要求：各端子外接线均采用阻燃BV线，截面积≥2.5mm²。

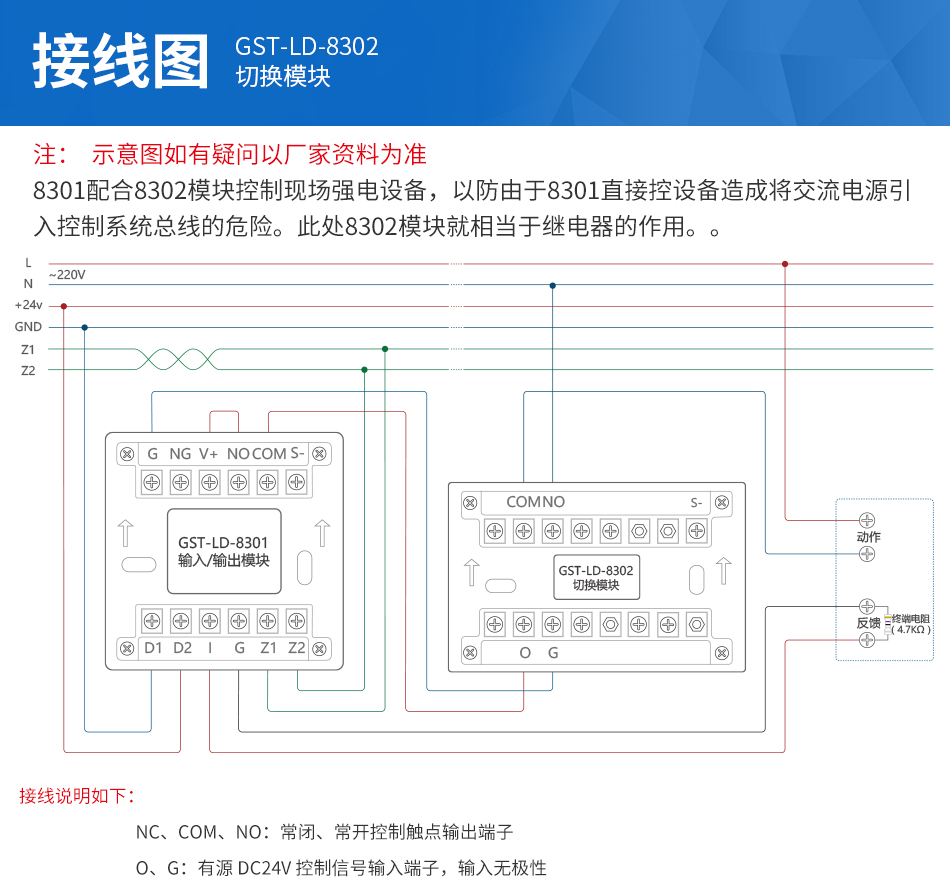

四、GST-LD-8302现场接线摸拟图

第一步：GST-LD-8302切换模块可以当继电器使用。准备2组BV2*2.5的电源线。	第二步：将线从GST-LD-8302切换模块底座后面的穿线孔穿过。将输入输出模块的输出端引出一组24V有源控制线到GST-LD-8302模块的O和G端；通过GST-LD-8302模块常开、常闭控制触点输出连接到被控设备；用于控制被控设备的启、停控制。检查现场接线，安装好模块，接线完成。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	GST-LD-8302
[名称]	切换模块
[工作电压]	DC24V
[工作电流]	监视电流=0mA，动作电流≤20mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	120mm×80mm×43mm
[使用类别]	通用
[防护等级]	IP30
[别名]	8302切换模块
