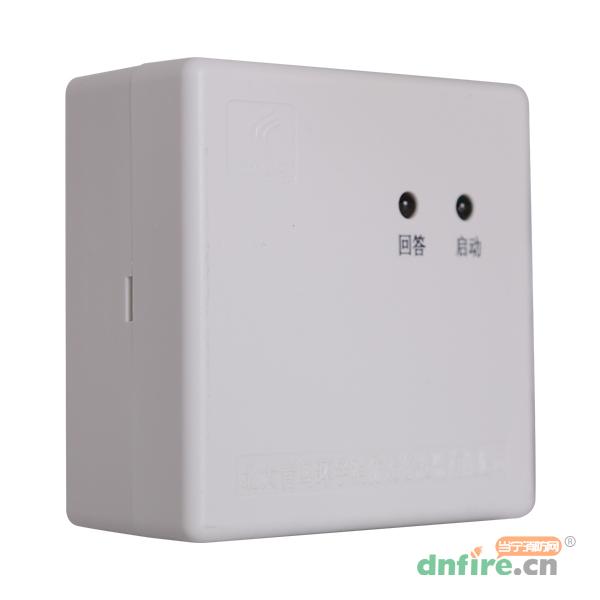

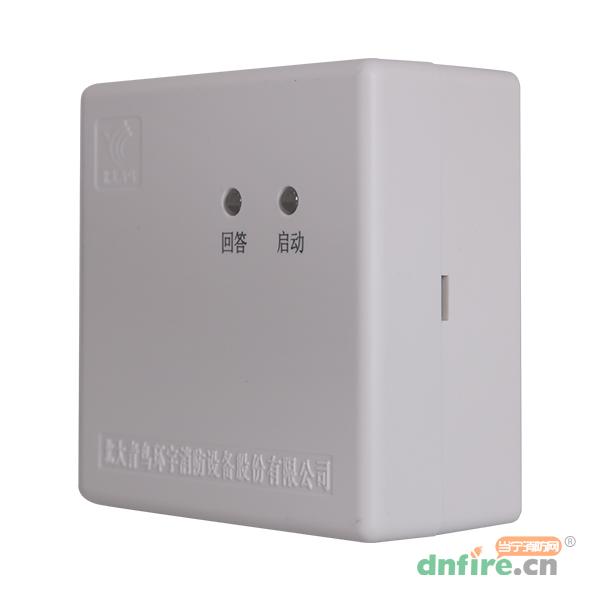

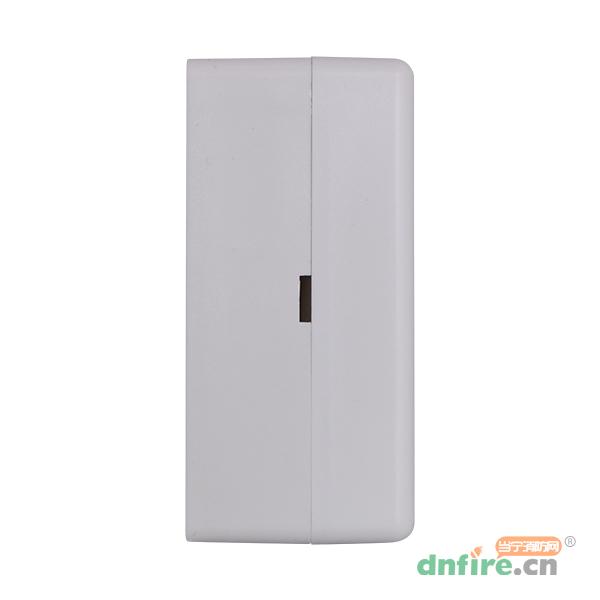

JBF-155F多线切换接口盒
品       牌:
证       书:
中国3C认证
价       格:
媒体价    ¥480.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 青鸟消防
进入品牌页
关注
类似产品
 JBF-141F-N输入/输出模块
 JBF-3141输入/输出模块
 VM3365A输入/输出模块

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

JBF-155F多线切换接口盒情景展示JBF-155F多线切换接口盒技术参数JBF-155F多线切换接口盒安装接线

一、JBF-155F多线切换接口盒的简介

  JBF-155F多线切换接口盒是非编码型、用于交直流转换控制、双切换、一个回答、具有断线监测功能。

二、JBF-155F多线切换接口盒功能特点

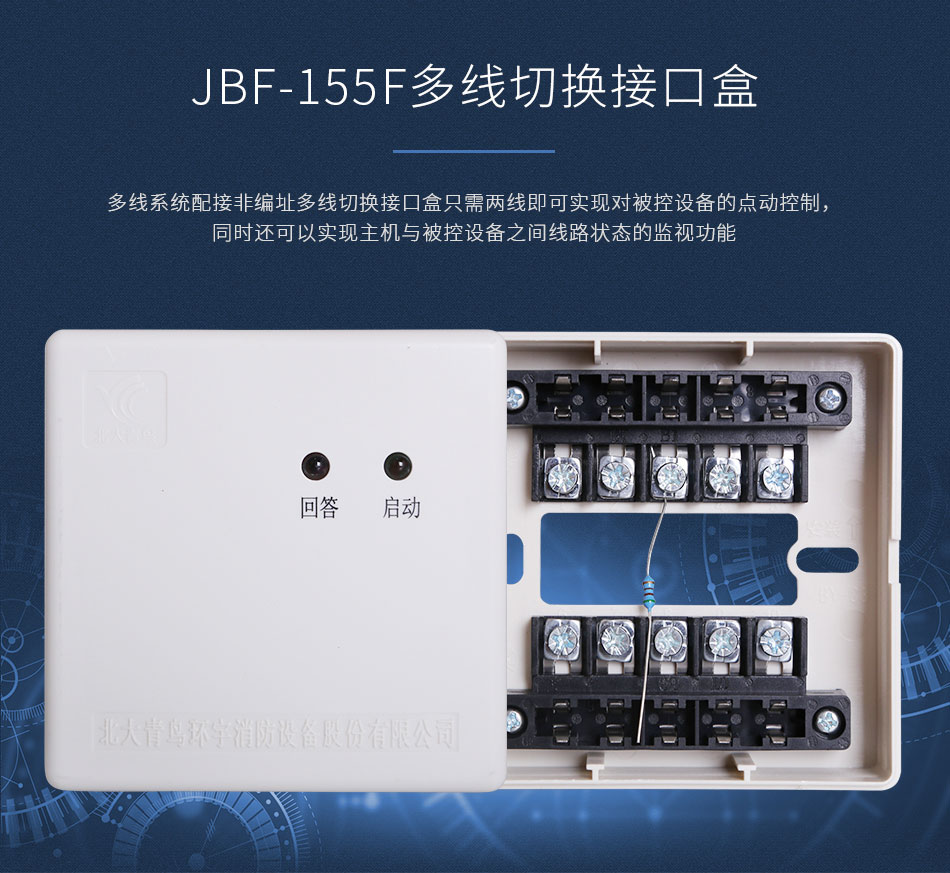

  多线系统配接非编址多线切换接口盒只需两线即可实现对被控设备的点动控制,同时还可以实现主机与被控设备之间线路状态的监视功能;

  模块应答信号采用无源闭合信号;

  模块终端监视电阻阻值为为1KΩ;

  为模块提供DC24V电源后模块可以实现自保持输出。

三、JBF-155F多线切换接口盒安装与接线:

  配接JB-QB-21S-VFC3010A火灾报警控制器多线手动控制盘,可输出无源、有源信号,具备持续或点动脉冲输出。

  模块使用4条线,2条联动控制总线,2条24V电源线和主机手动控制盘连接。

  JBF-155F多线切换接口盒触点容量为:AC220V/8A。

  被控多线设备的动作应答采用无源动合触点方式。

  模块终端监视电阻阻值为1千欧。

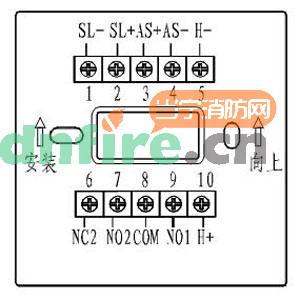

JBF-155F多线切换接口盒

  SL+、SL-控制专线端子(连接时注意极性)。

  AS+、AS-设备反馈端子,接收无源动合信号,终端电阻为1KΩ。

  COM、NO1(端子8、9)启动输出动合端子,触点容量为AC220V/8A。

  NC2、NO2、COM(端子6、7、8)停止输出动合端子,触点容量为AC220V/8A。

  H+、H-(端子10、5)DC24V端子,该端子连接DC24V电源后,模块在启动或停止命令发出时可提供自保持触点输出信号,如果该端子不连接DC24V电源,模块在启动或停止命令发出时可提供点动触点输出信号。

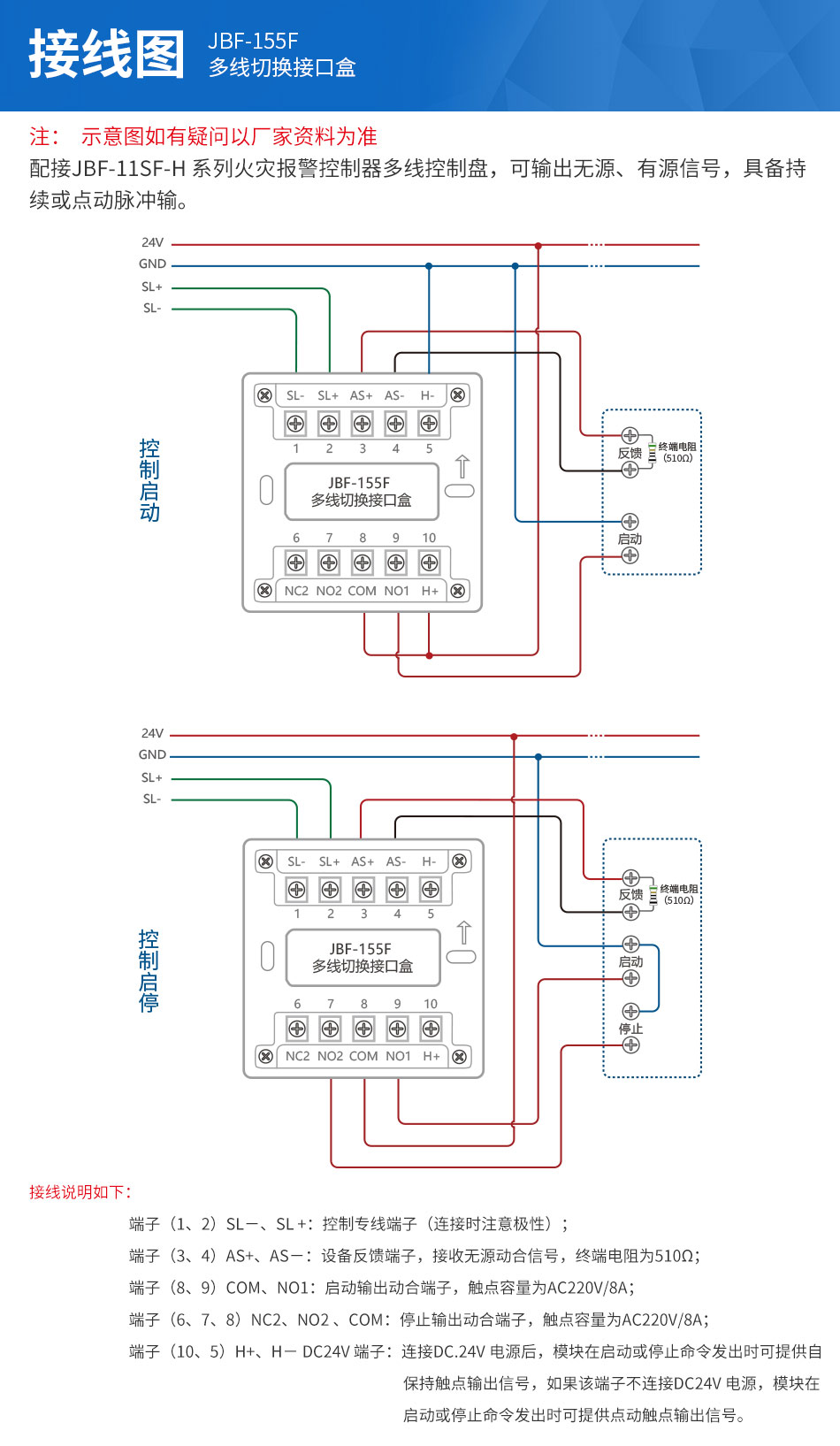

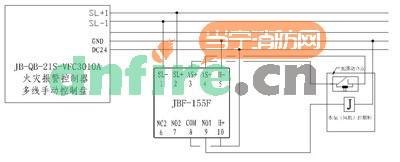

  接线图例(持续输出时):

JBF-155F多线切换接口盒

  如果您对JBF-155F多线切换模块接口盒的价格、厂家、型号、图片有什么疑问,请联系我们获取JBF-155F多线切换接口盒的最新信息。

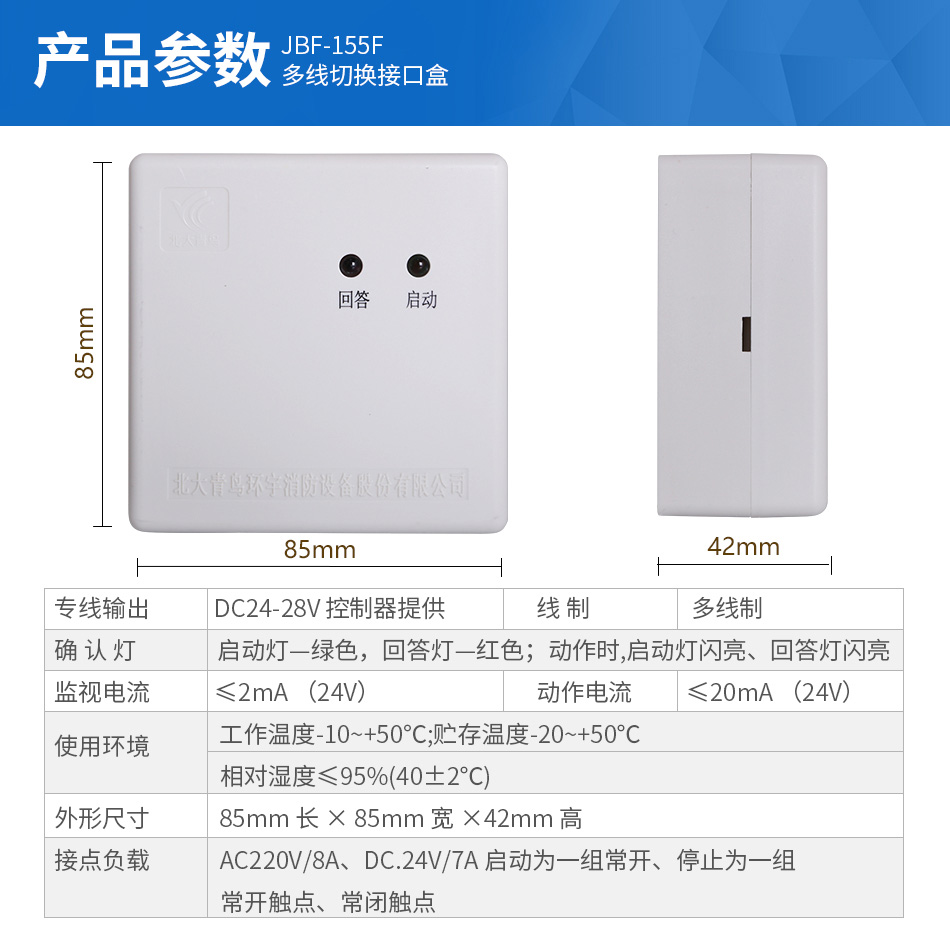

商品属性
[品牌] 北大青鸟
[名称] 切换模块
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[使用类别] 通用
[输出数量] 单输入输出模块
[别名] JBF-155F切换接口盒
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(12)

    匿名用户评论等级: 5

    启动多线盘不报反馈什么情况?

    2023-12-26 08:51:45

    匿名用户评论等级: 5

    多线启动模块无24V输出,风机不动,换个模块也是这样,底座查看无异常,是怎么回事?另外SL SL-测试带5.几V电压正常吗?

    管理员:

    电压低了,这两根线是有极性区分的,正负极不能接错

    2020-05-30 18:37:23

    匿名用户评论等级: 5

    这个模块的24要单独放吗

    管理员:

    24V不需要单独拉线

    2018-05-28 14:38:02

    匿名用户评论等级: 5

    JBF_155F多线切换接口合怎样接才是无源起动?

    管理员:

    无源输出端就不接电源了,详细的可以电话联系我们,电话400-928-6119

    2018-04-15 01:14:15

    匿名用户评论等级: 5

    JBF一155F在风机不启动时不定时的向多线盘报反馈,但多线盘能正常启动知停风机,这是什么原因呀?

    管理员:

    反馈端的,看看是不是线路有破皮或者虚短接的现象。

    2017-12-30 08:08:56

    匿名用户评论等级: 5

    这个模块按照这个接法启动时输出的事脉冲电压是怎么回事,需要持续输出才能启动设备,但是现在是脉冲输出启动不了。

    管理员:

    是可以电平输出的,可以联系一下技术服务人员,设置调一下的。

    2017-07-15 00:07:48

    匿名用户评论等级: 5

    如果JBF-155F多线接口盒里SL+,SL-的两根线正负接反的话,会不会导致多线盘上面启动变停止,停止变启动呀?极性接错的话,会有反馈信号吗?谢谢哦!

    管理员:

    会报故障,不会启动变停止的。故障不能正常工作,所以反馈信号是没有的。

    2017-05-13 06:51:19

    匿名用户评论等级: 5

    你好,JBF-155F,是和多线控制盘配套使用的吗!急 急 急…

    管理员:

    是的呢。有需求可以联系我们的服务热线400-928-6119,或者我们销售人员,在产品页面地图下有详细联系方式哦。

    2016-07-11 17:50:12

    匿名用户评论等级: 5

    正负不能反吗

    管理员:

    JBF-155F多线切换接口盒SL+、SL-控制专线端子是有极性的,不能接反。如还有疑问可以咨询我们的技术人员,电话400-003-0119.

    2016-06-03 20:08:35

    匿名用户评论等级: 5

    接线有点复杂,需要在工程师指导下完成。

    管理员:

    欢迎来电咨询~

    2013-01-16 21:45:55
