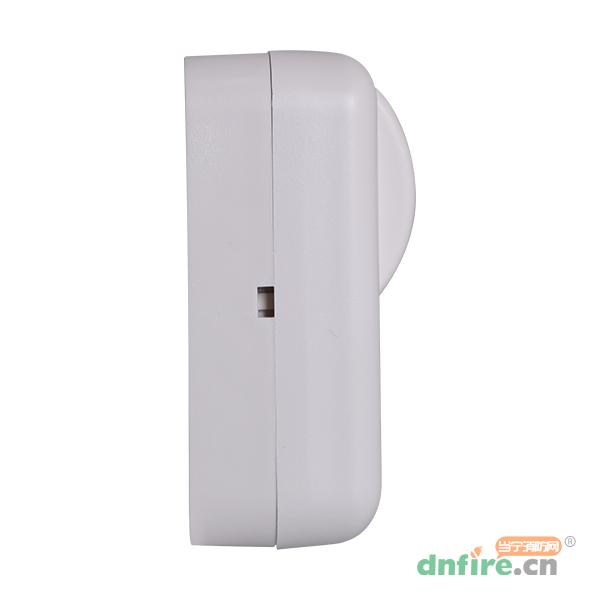

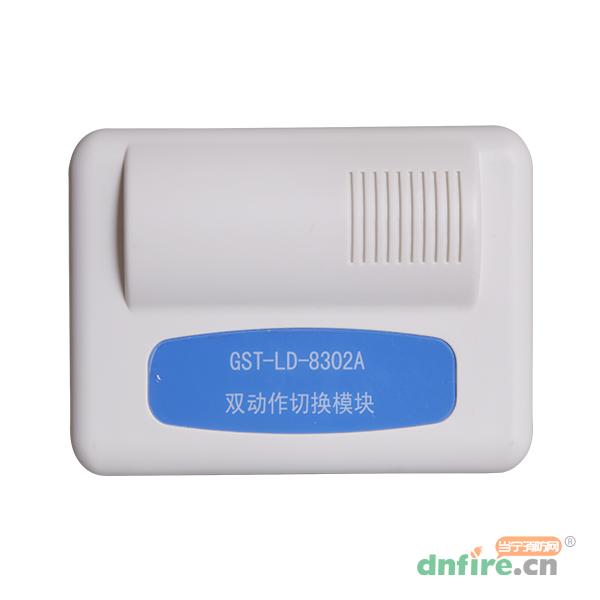

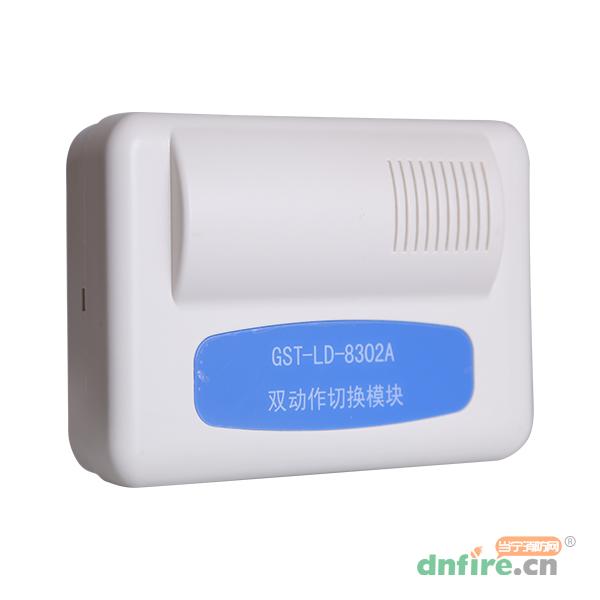

GST-LD-8302A双动作切换模块（以下简称模块）是一种非编码模块，用于实现需直流大电流启动的设备及交流220V启动的设备的控制。与GST-LD-8303型双输入/双输出模块配合使用，防止强电造成的系统总线危险。
1.提供两组常开、常闭触点；
2.输出采用高品质继电器，确保可靠吸合；
3.可将AC220V回答信号转换为无源常开触点回答信号；
4.电路部分和接线底壳采用插接方式，接触可靠、便于施工；
5.输出触点完全开放，用户可根据需要灵活使用。

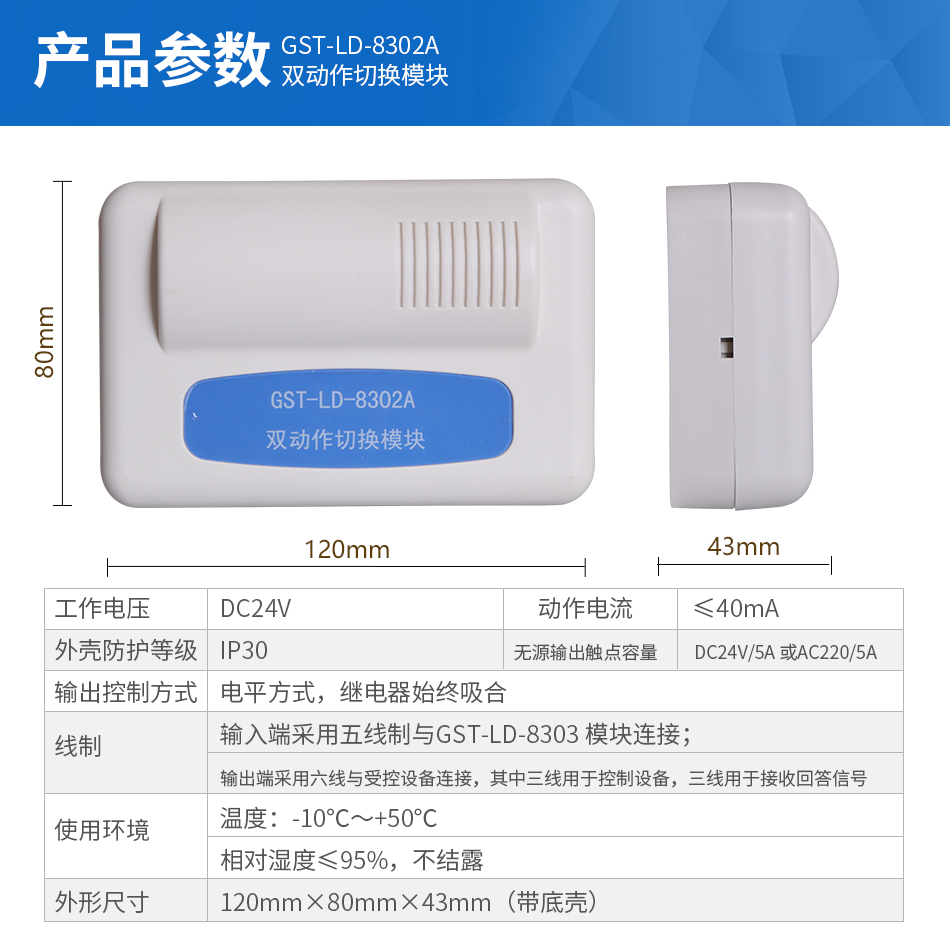

1.工作电压：
启动电压：DC24V
允许范围：DC20V～DC28V
2.工作电流：
监视电流：0mA
动作电流≤40mA
3.输出容量：5A，AC220V或5A，DC24V；
最大切换值：AC250V，10A（NO），6A（NC）
4.输出控制方式：电平方式，继电器始终吸合
5.线制：输入端采用五线制与GST-LD-8303模块连接；输出端采用六线与受控设备连接，其中三线用于控制设备，三线用于接收回答信号
6.使用环境：
温度：-10℃～+50℃
相对湿度：≤95%，不凝露
7.外形尺寸：120mm×80mm×43mm
8.壳体材料和颜色：ABS，象牙白
9.重量：约201g（带底壳）
10.安装孔距：65mm

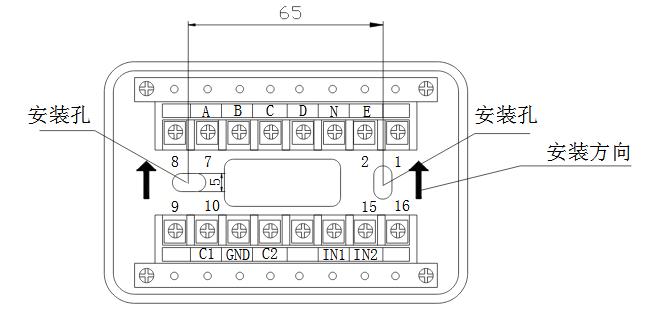

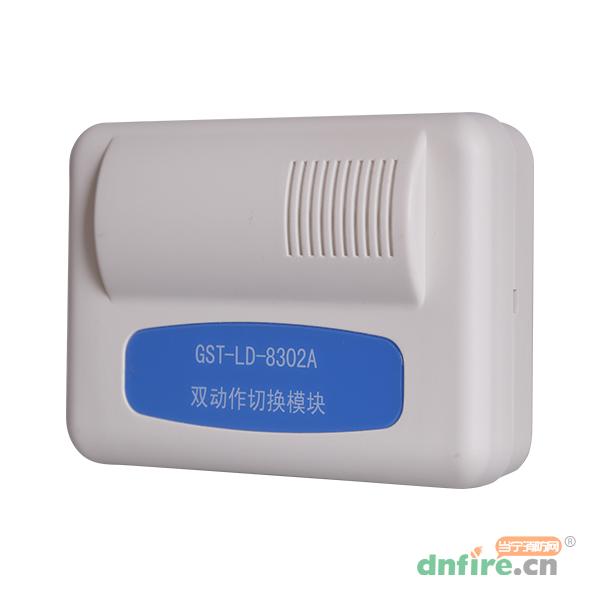

1.模块的外形示意图如图1所示。
.jpg)

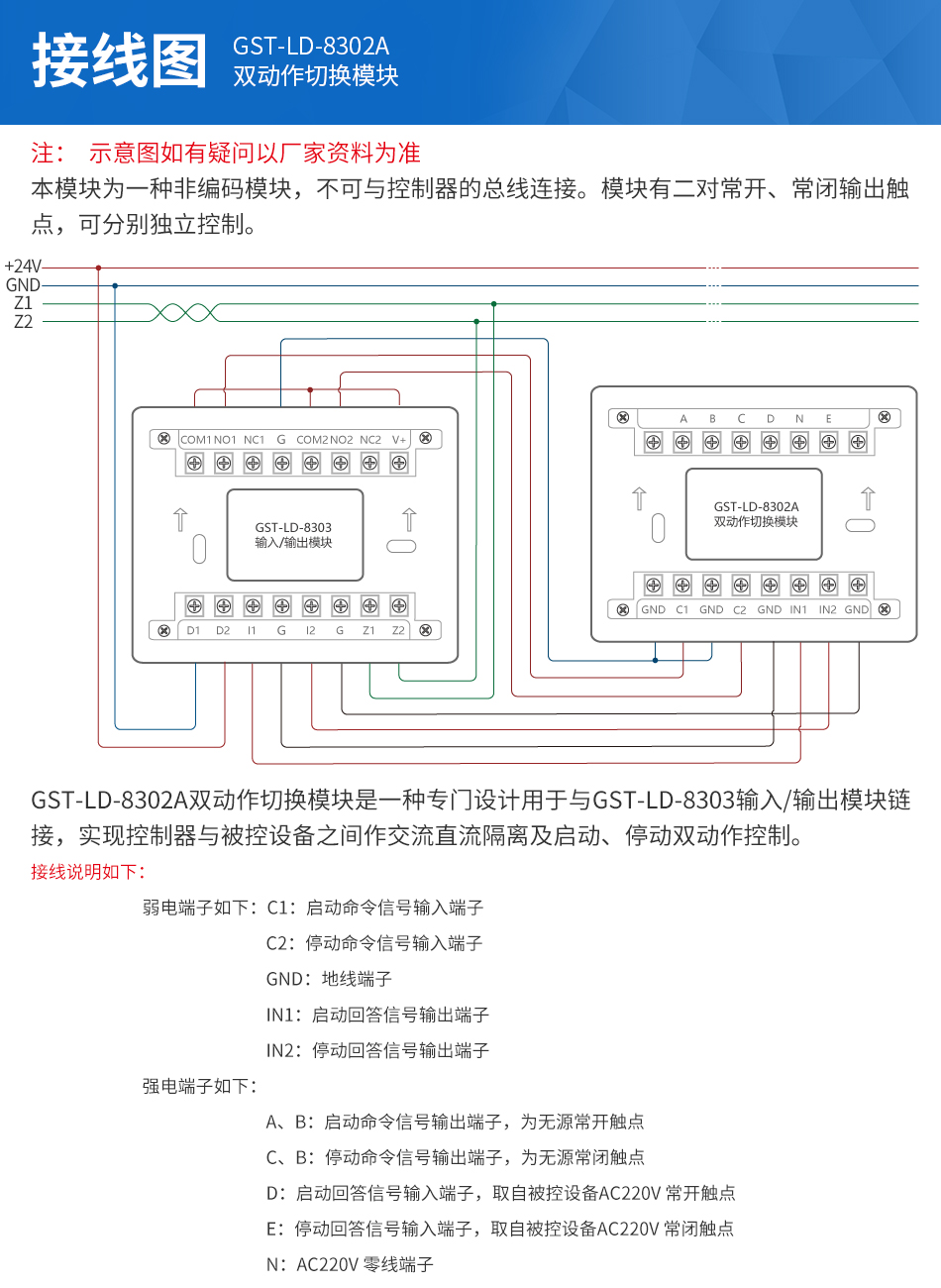

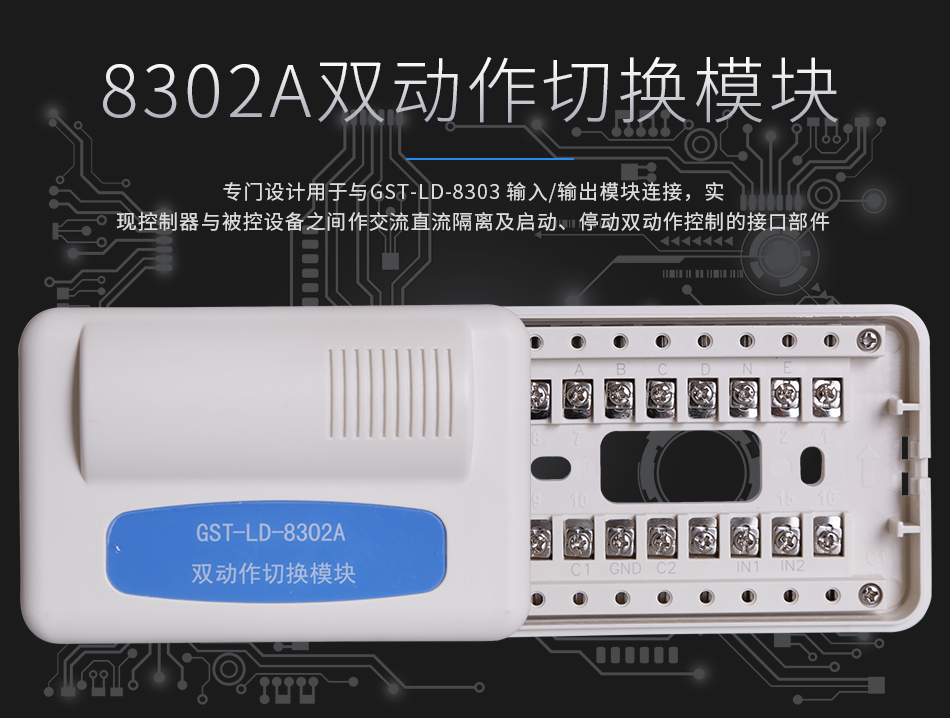

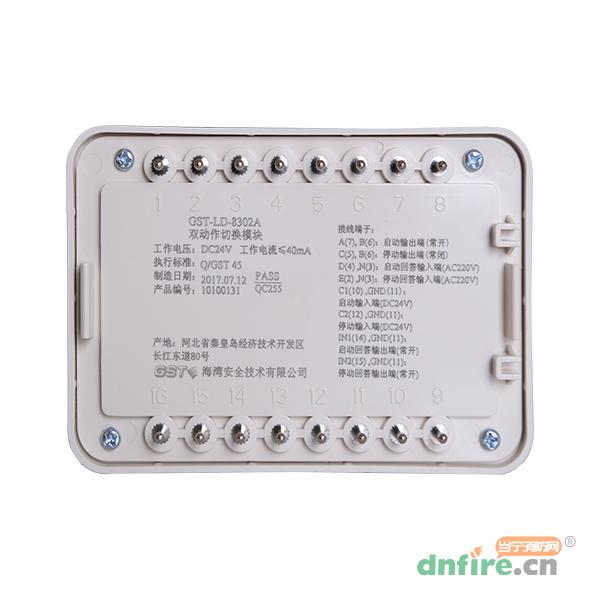

本模块的外形尺寸及结构与GST-LD-8302切换模块相同，安装方法也相同，其对外端子示意图如下图：
其中：
弱电端子如下：
C1：启动命令信号输入端子
C2：停动命令信号输入端子
GND：地线端子
IN1：启动回答信号输出端子
IN2：停动回答信号输出端子
强电端子如下：
A、B：启动命令信号输出端子，为无源常开触点
C、B：停动命令信号输出端子，为无源常闭触点
D：启动回答信号输入端子，取自被控设备AC220V常开触点
E：停动回答信号输入端子，取自被控设备AC220V常闭触点
N：AC220V零线端子
2.工作原理
采用直流继电器进行切换，输入为DC24V，输出触点可直接控制交流220V及直流大电流设备。回答信号采用AC220V输入，经降压后驱动继电器工作。
