松江HJ-9503中继模块（隔离模块）接线

作者：消防百事通日期：2017-11-15 05:38:48 浏览：74742

松江消防产品接线

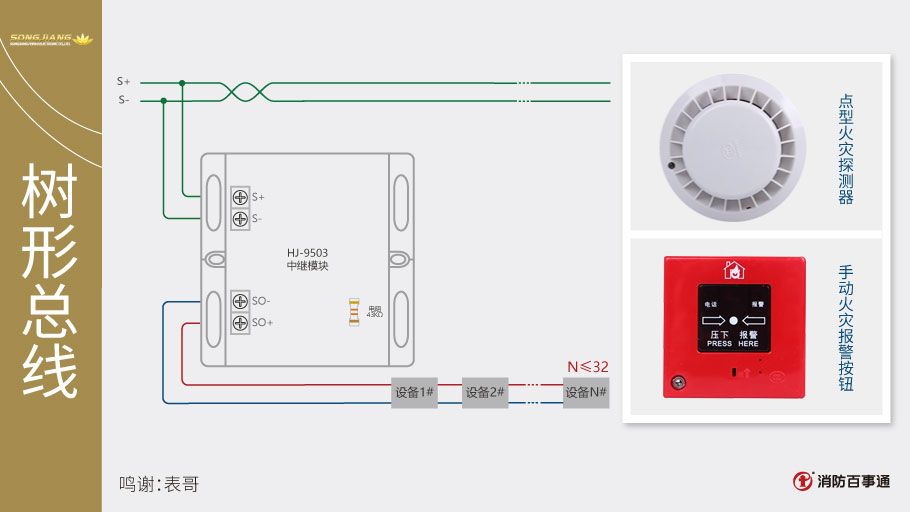

HJ-9503中继模块接线

　　输入与输出端子以及极性严禁接反。

HJ-9503中继模块接线

　　1、根据《火灾自动报警设计规范》GB50116-2013中的相关规定，系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动报警按钮等设备总数不应超过32点。

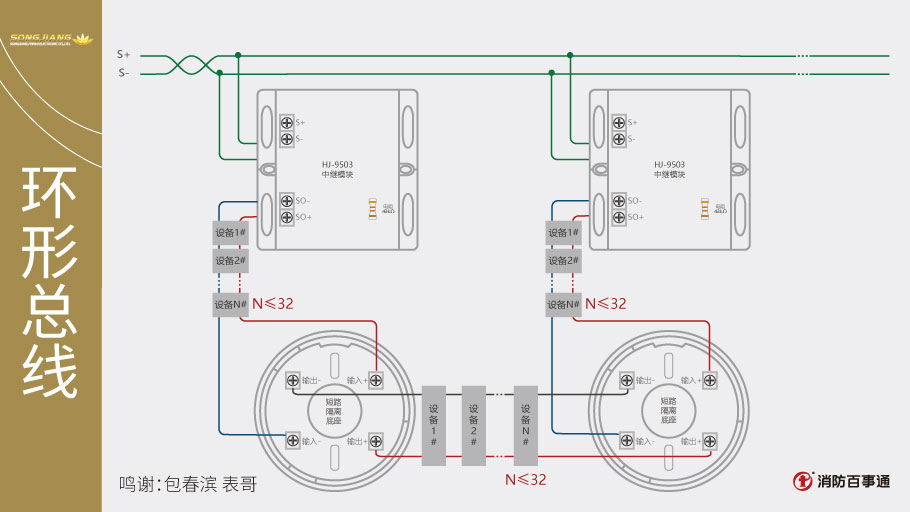

　　2、HJ-9503模块可采用环型或树状分支两种总线短路保护形式，建议采用环型总线保护形式，当总线中某一位置发生总线短路，其两侧的总线短路隔离器动作将该段路隔离，但不影响本回路中其他总线设备正常工作。目前的隔离器都是隔离信号线的，对电源故障（短路）并无隔离作用。

HJ-9503中继模块接线

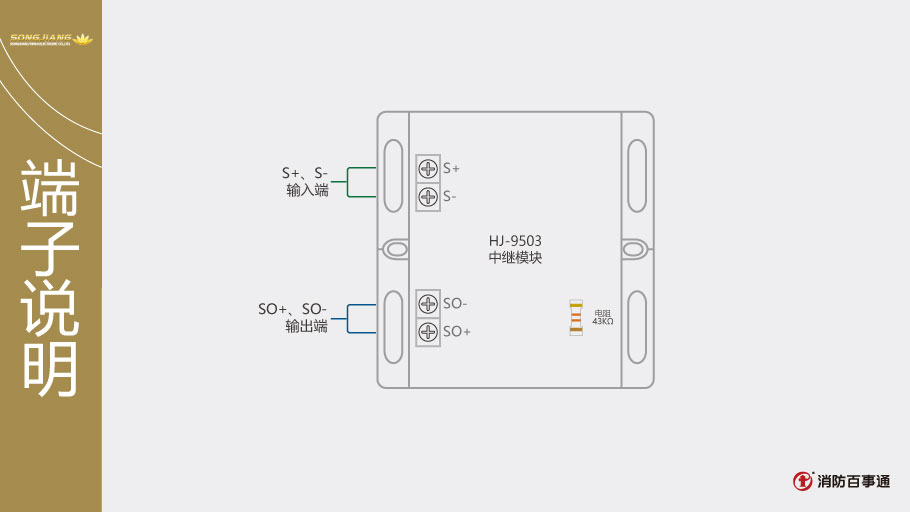

HJ-9503中继模块端子说明

　　接线采用≥1.5mm²的BYJ通讯线。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:松江HJ-9502输入模块（监视模块）接线

用户评论

问匿名用户评论等级：

隔离器输出端后面设备短裤，隔离器不跳？

答管理员：

隔离器会动作，不影响总线。

2022-03-03 14:16:09

问匿名用户评论等级：

9000系列产品接线图哪里有

答管理员：

产品或者资讯里搜搜看

2020-05-18 20:15:05

问匿名用户评论等级：

能用在3208系列的主机上吗？

答管理员：

9000系列与3208系列的不兼容的

2019-05-12 11:15:05
