松江HJ-9506中继模块（多线模块）接线

作者：消防百事通日期：2017-11-16 02:36:05 浏览：74878

松江消防产品接线

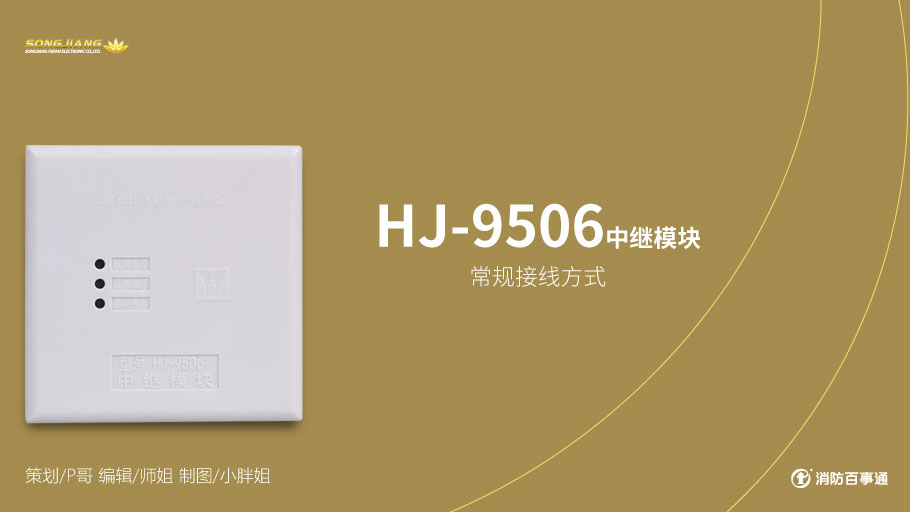

松江HJ-9506中继模块接线方式

HJ-9506中继模块接线

松江HJ-9506中继模块与消防泵、喷淋泵、风机等设备的接线方式

　　1、HJ-9506中继模块可以直接启动消防泵、喷淋泵、风机等设备。

　　2、两个继电器需为交/直流24V/36V。

　　3、启动、停止输出为脉冲动作方式，被控设备需要有自锁功能；如果没有，两个继电器需要做成自锁的。

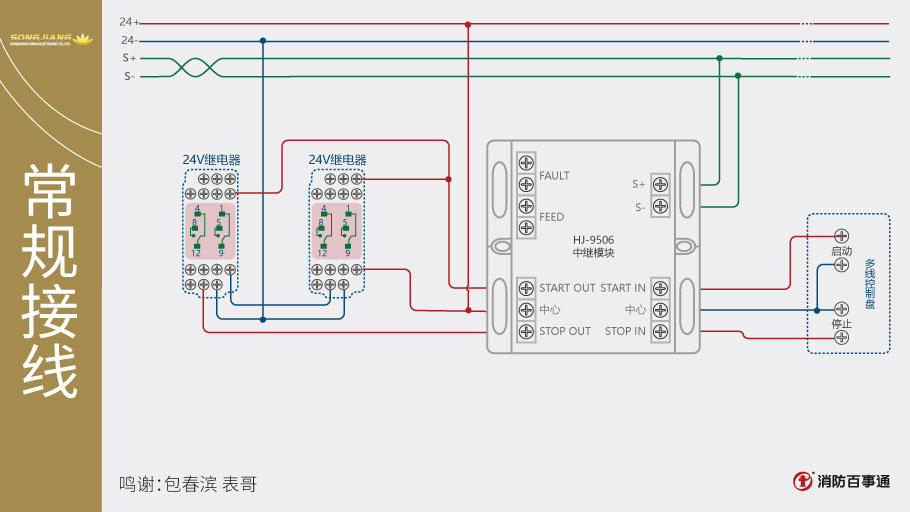

HJ-9506中继模块接线

　　启动自锁，停止与启动互锁。

HJ-9506中继模块接线

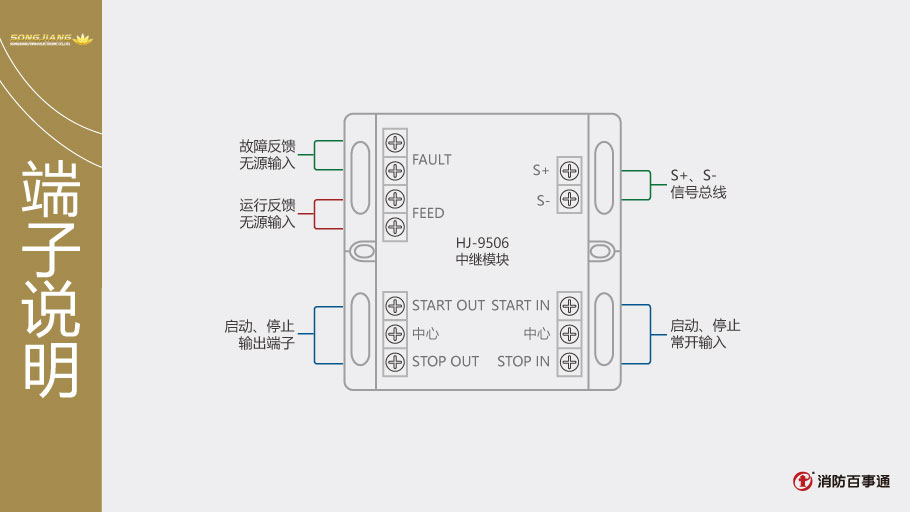

HJ-9506中继模块端子说明

　　接线采用≥1.5mm²的BYJ通讯线。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:松江HJ-9503中继模块（隔离模块）接线

用户评论

问匿名用户评论等级：

这个模块要单独拉一组24v？不是由多线盘供电启动继电器？

答管理员：

24V是不需要都单独拉一组的，联动电源就近取就可以

2022-02-28 10:46:27

问匿名用户评论等级：

麻烦问下，这个模块要接回路上面的信号线？

答管理员：

多线，不是到现场设备的回路总线。

2022-02-28 10:26:45

问匿名用户评论等级：

用这个多线模块必须加两个24伏继电器吗？

答管理员：

加继电器是因为被控信号需要有源信号。

2019-10-12 16:20:32

问匿名用户评论等级：

9506是不是强启箱用的

答管理员：

直启重要消防设备使用的，如风机、泵之类的

2019-06-20 20:52:51

问匿名用户评论等级：

9506A须要编码吗

答管理员：

多线模块是不需要编码的

2019-06-20 20:51:09

问匿名用户评论等级：

请问HJ9506要不要编码？

答管理员：

需要编码

2018-11-12 18:02:47

问匿名用户评论等级：

风机进模块7根线，7根线有主机手动盘的3根，信号和电源各两根，风机的模块进线和出线怎么接

答管理员：

详细接线如还有问题可以联系我们，电话400-928-6119

2018-05-25 17:46:41

问匿名用户评论等级：

我想问上面有个220电源是什么意思啊

答管理员：

不是必须要用到的，220V交流电输入，强电控制的，如有问题可联系电话400-928-6119

2018-04-08 19:59:19

问匿名用户评论等级：

没有继电器怎么办呢？

答管理员：

买一个咯，所在地区一般都会有的，不行还有万能的X宝。

2018-01-18 00:52:07

问匿名用户评论等级：

能直接220启动吗

答管理员：

不行哦，强电不能直接接，可以用下继电器处理

2018-01-03 11:05:41
