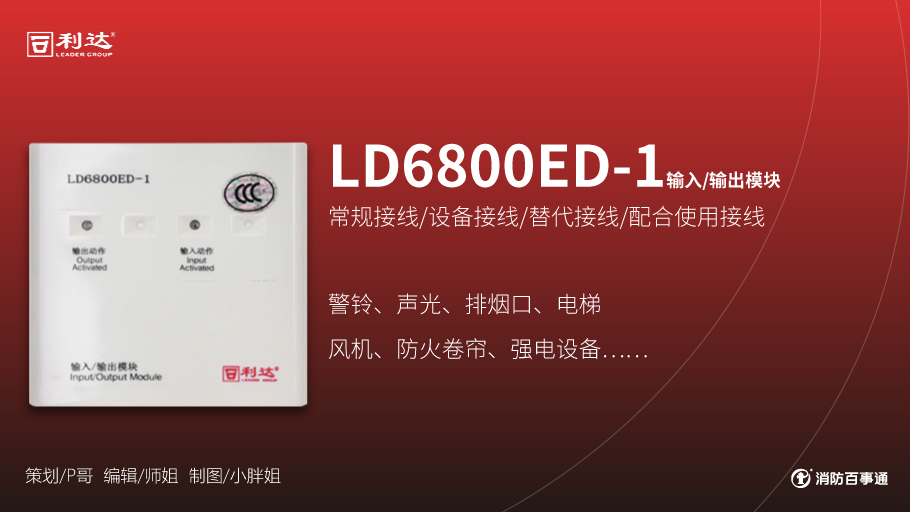

利达LD6800ED-1输入/输出模块（控制模块）接线方式

作者：消防百事通日期：2017-11-16 07:47:28 浏览：314105

* 注意：现在产品的电阻为10KΩ

利达消防产品接线

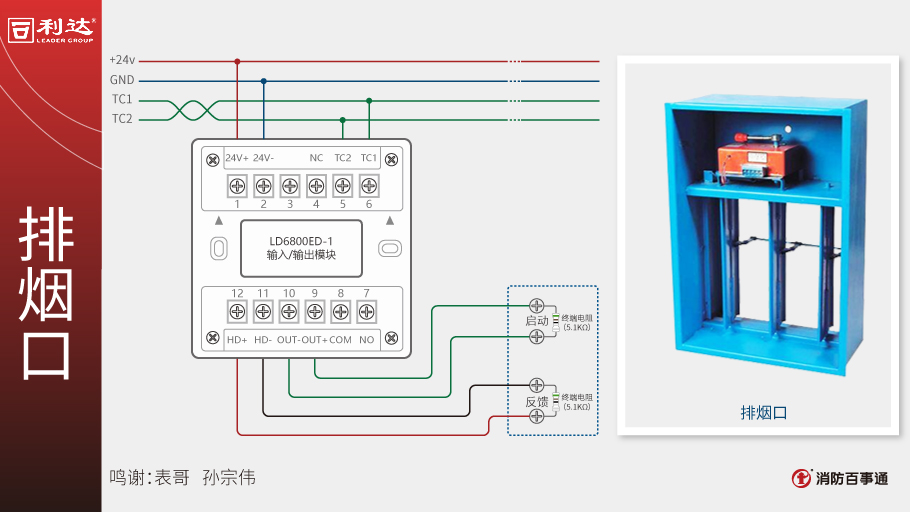

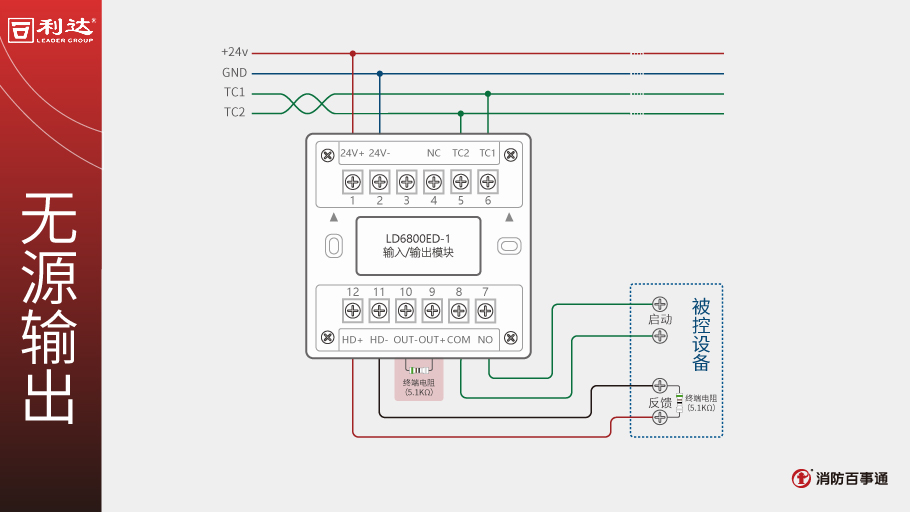

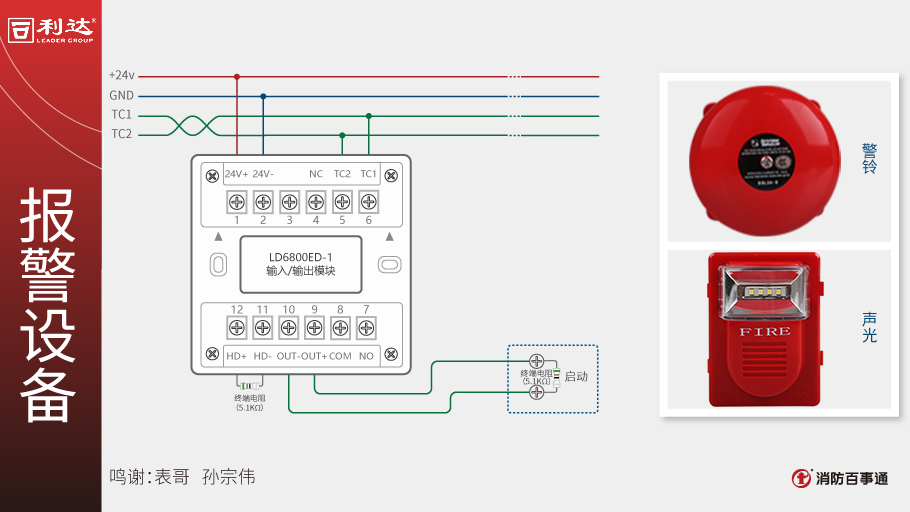

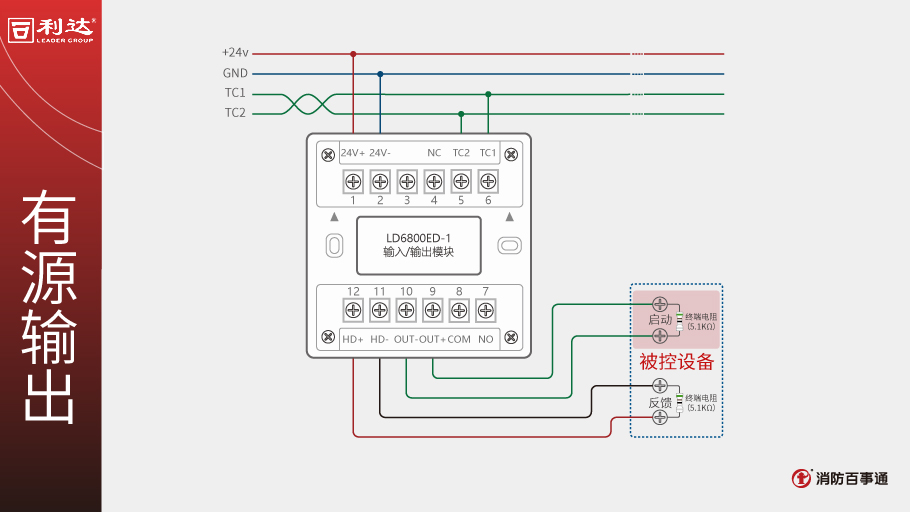

利达LD6800ED-1输入/输出模块接线

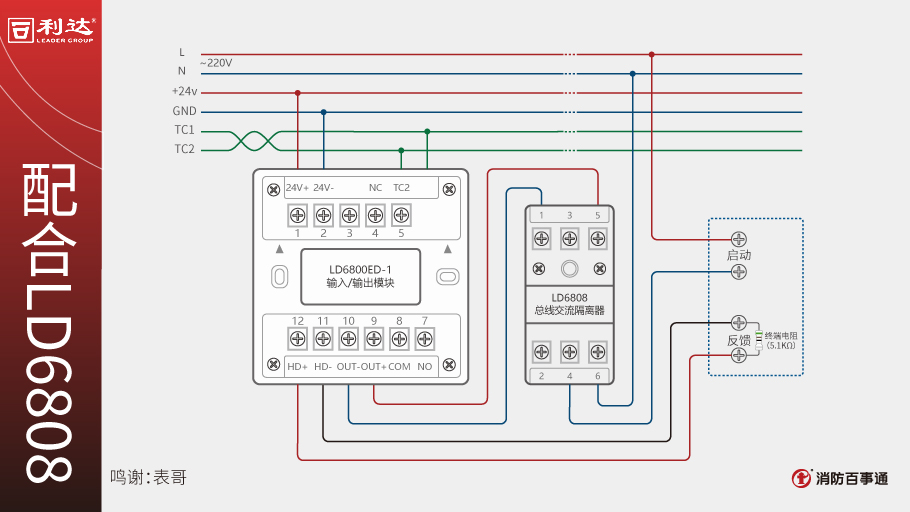

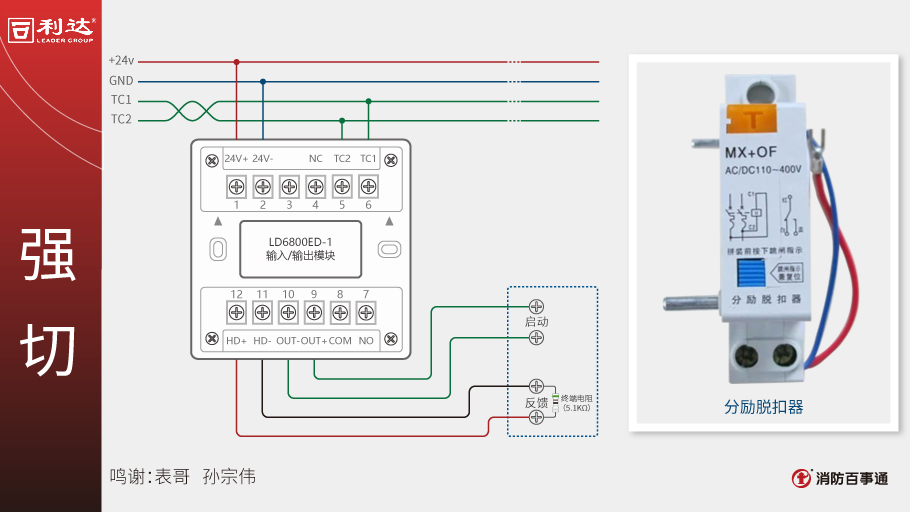

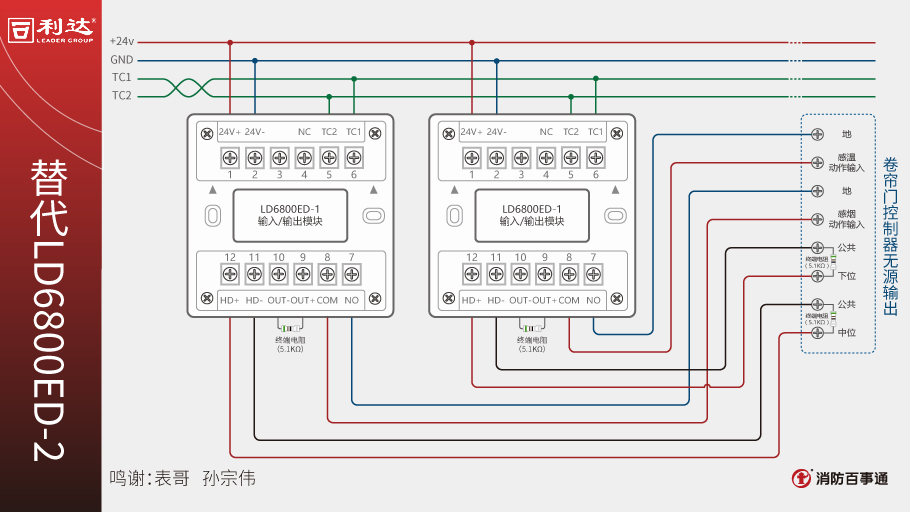

利达控制模块接线

LD6800ED-1模块接线

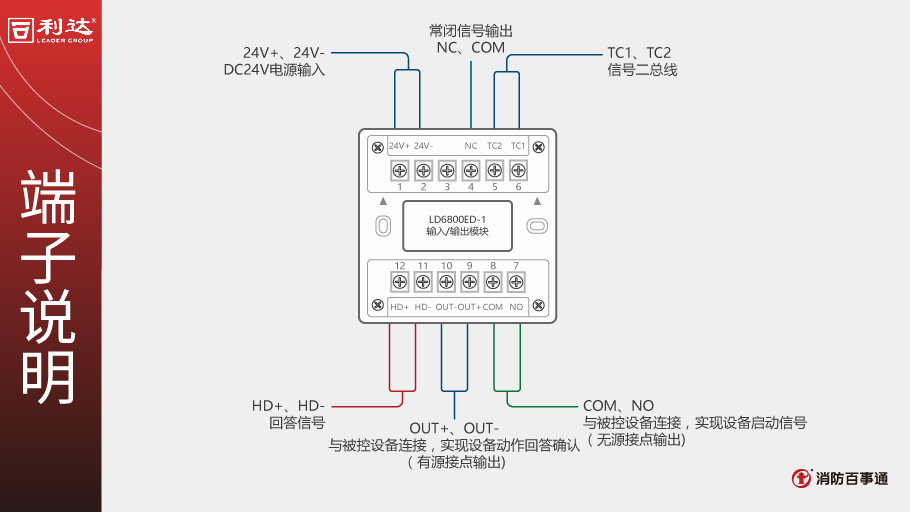

LD6800ED-1模块端子说明

　　1、二总线：宜选用截面积≥1.00mm₂的耐火BV铜芯电线线缆。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大导线的截面积，或加装总线中继器（不宜采用平行线）。

　　2、DC24V电源总线：宜选用截面积≥1.5mm²的耐火BV铜芯电线线缆，电源线总压降≤3V，否则应考虑增大导线的截面积。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:松江消防HJ-9507防火门模块接线

用户评论

问177****0509评论等级：

可以配合继电器当输出模块带广播吗？

2023-07-15 16:06:39

问匿名用户评论等级：

利达两线致设备，还需要加24v吗？我看怎么输入输出的设备都有24v的？

答管理员：

二线制的模块是不需要工作电源线的，输出端如需要有源输出很多品牌是需要接24V联动电源的。详细看品牌以及模块型号。

2022-06-12 18:21:49

问匿名用户评论等级：

做无源输出是否可以不用24伏

答管理员：

不行的，这型号不是二线制模块，需要24V模块工作电源的。

2022-04-05 23:39:07

问匿名用户评论等级：

输出控制是脉冲输出还是电平输出？

答管理员：

有源输出为电平输出

2020-11-11 14:40:43

问匿名用户评论等级：

能不能细化下，就是说：输入/输出模块经过交流隔离器到控制设备的具体接线图，

答管理员：

经过交流隔离器到控制设备？没有太明白你具体的意思，有问题也可电话联系，400-928-6119

2020-06-24 00:44:55

问匿名用户评论等级：

NO，com如何启动设备

答管理员：

联动程序可以自动启动，手动也可以实现模块动作

2020-05-06 03:12:13

问匿名用户评论等级：

气体灭火启停按钮接线图谁知道谢谢

答管理员：

可以在首页产品搜索对应产品型号看看产品介绍

2020-04-04 04:11:32

问匿名用户评论等级：

利达模块怎样编类型

答管理员：

设备类型是在主机上设置的，可以看下产品说明书哦

2020-01-14 09:05:42

问匿名用户评论等级：

模块输入常亮是什么原因？

答管理员：

指示灯亮指的是被控制的设备动作了，需要手动将动作的设备复位就可以恢复了

2019-10-23 16:01:01

问匿名用户评论等级：

新普利斯

答管理员：

有什么问题吗？新普利斯我们也是有的，详细可以电话咨询400-928-6119

2019-10-15 07:42:22
