青鸟消防最新产品接线图重磅来袭！
本期为大家带来火灾自动报警系统中防爆设备的接线示意图。
本安型
JTY-GD-JBF5100C-Ex点型光电感烟火灾探测器接线图

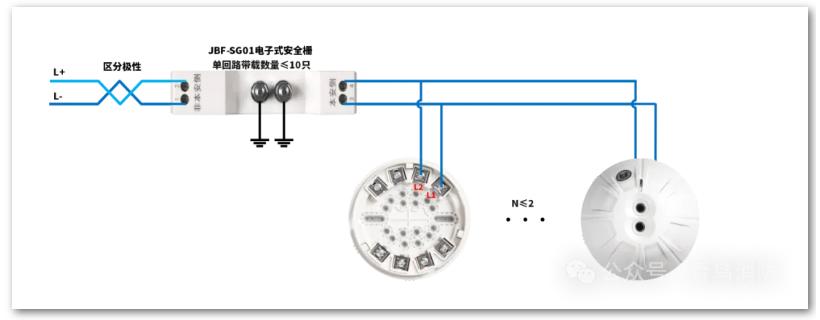

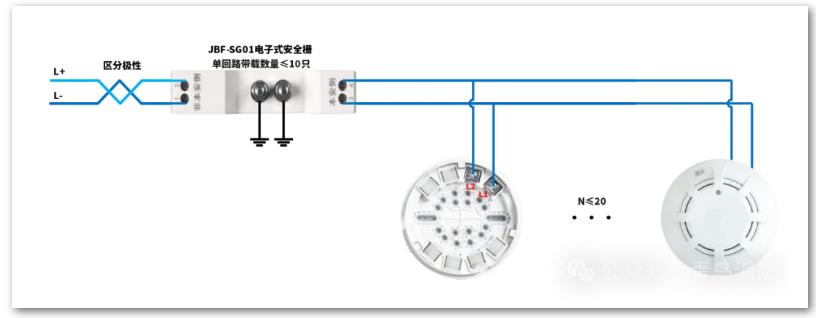

配备JBF-SG01电子式安全栅

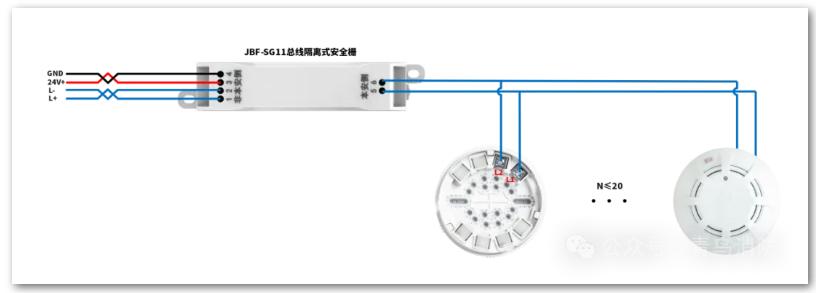

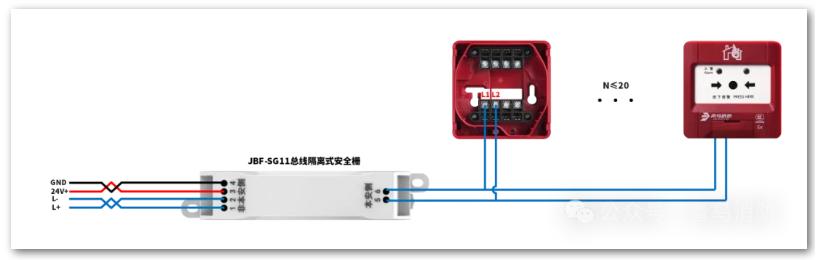

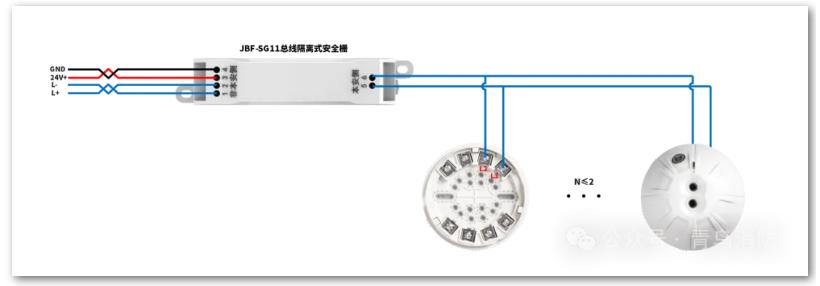

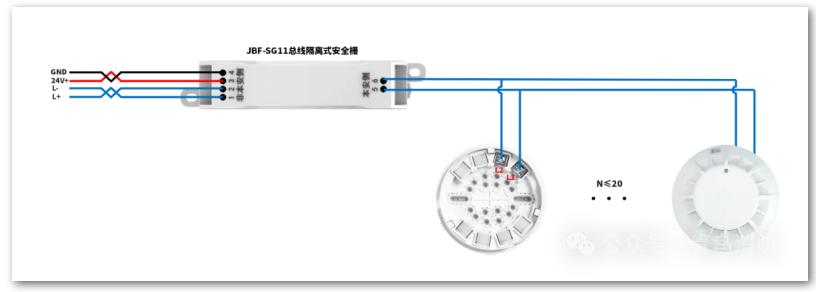

配备JBF-SG11总线隔离式安全栅
JTW-ZD-JBF5111C-Ex点型感温火灾探测器接线图
配备JBF-SG01电子式安全栅
配备JBF-SG11总线隔离式安全栅
JTG-H-JBF4384A-Ex点型红外火焰探测器接线图
配备JBF-SG01电子式安全栅
配备JBF-SG11总线隔离式安全栅
J-SAP-JBF4121A-Ex手动火灾报警按钮接线图
配备JBF-SG01电子式安全栅

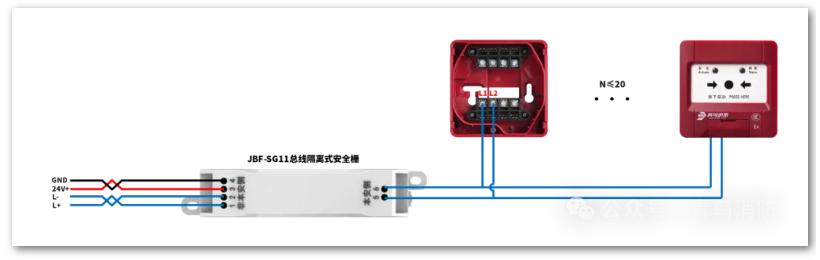

配备JBF-SG11总线隔离式安全栅
JBF4123A-Ex消火栓按钮接线图
配备JBF-SG01电子式安全栅
配备JBF-SG11总线隔离式安全栅
JBF5174-Ex火灾声光警报器接线图
配备JBF-SG01电子式安全栅

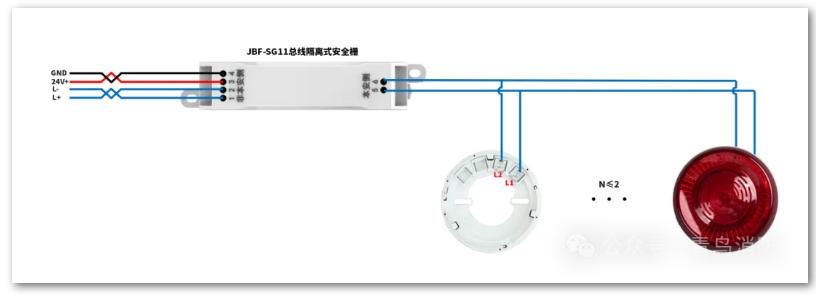

配备JBF-SG11总线隔离式安全栅
隔爆型

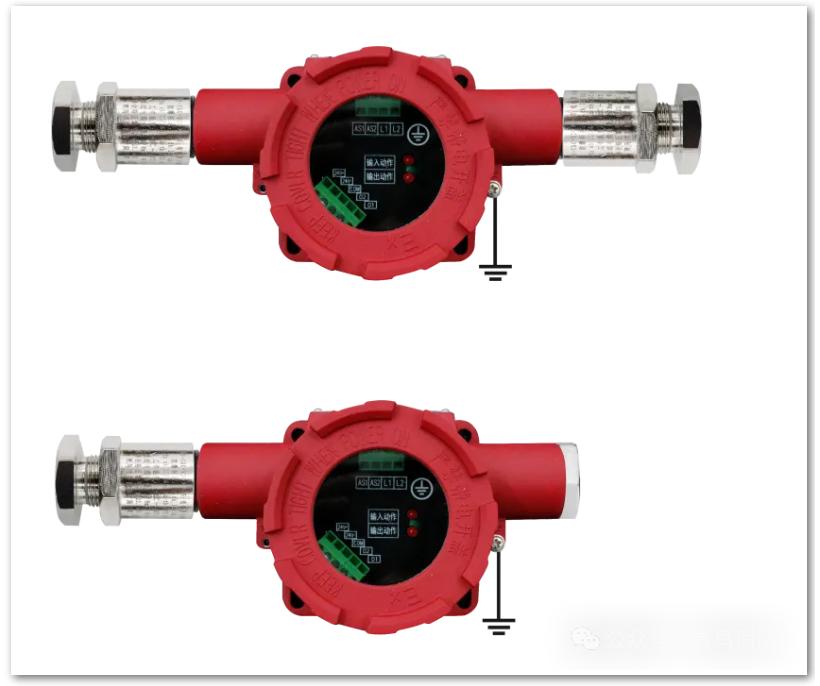

隔爆设备需按照实际需求配置相应数量的电缆引入装置及封堵件

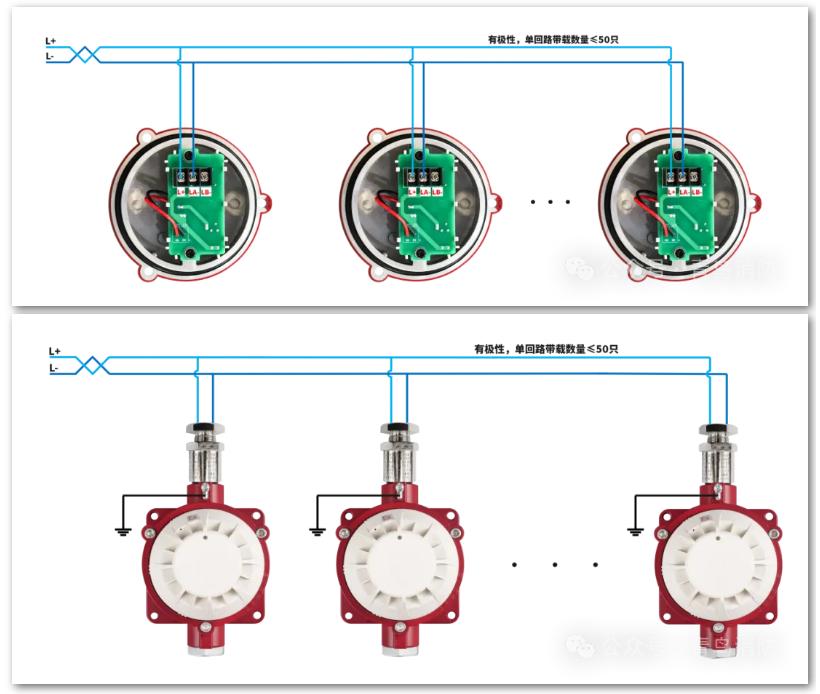

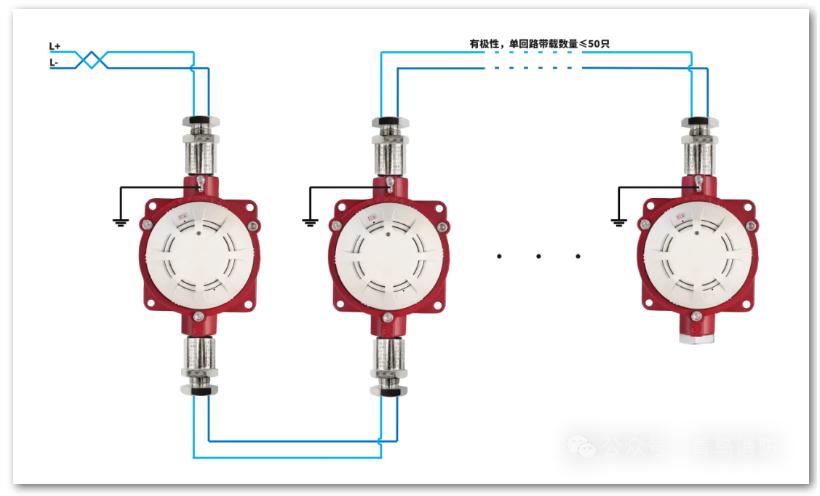

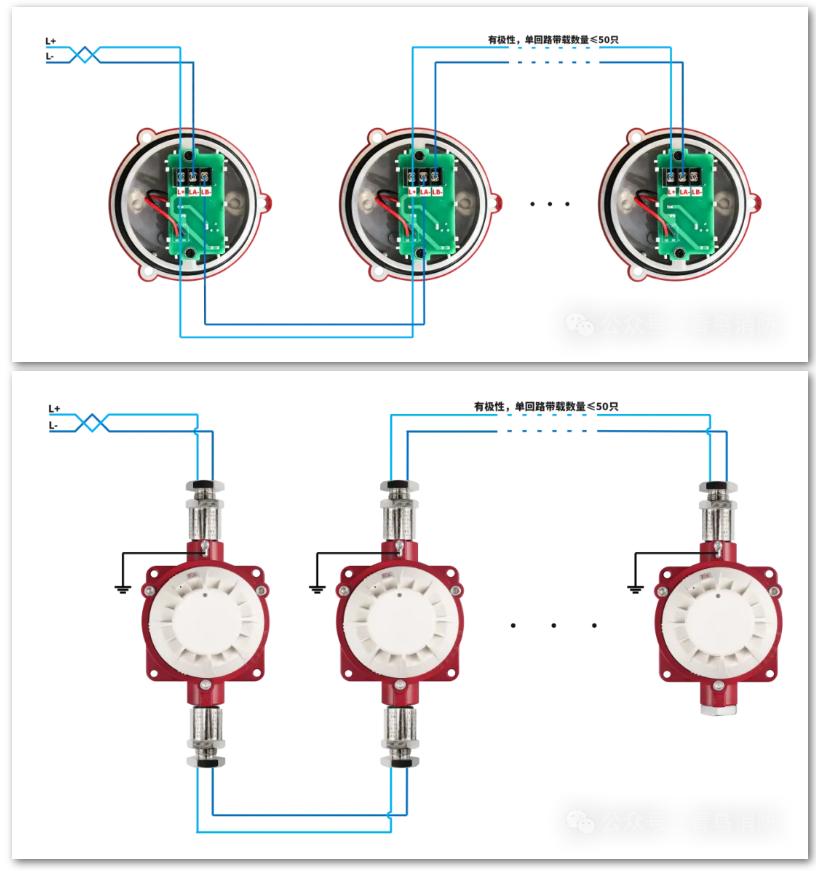

JTY-GD-JBF5100CG-Ex点型光电感烟火灾探测器接线图
手拉手
分支
JTW-ZD-JBF5111CG-Ex点型感温火灾探测器接线图
手拉手
分支

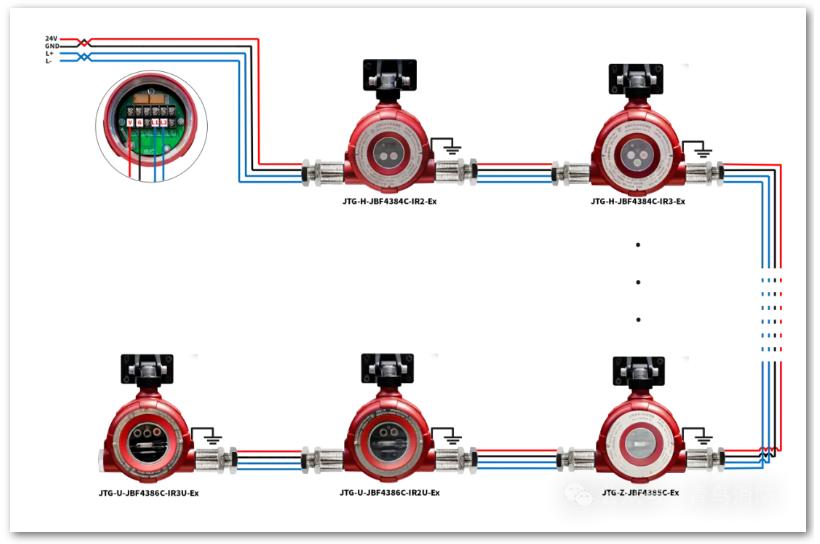

火焰探测器
编址型：
点型红外火焰探测器：JTG-H-JBF4384C-IR2-Ex、JTG-H-JBF4384C-IR3-Ex
点型紫外火焰探测器：JTG-Z-JBF4385C-Ex

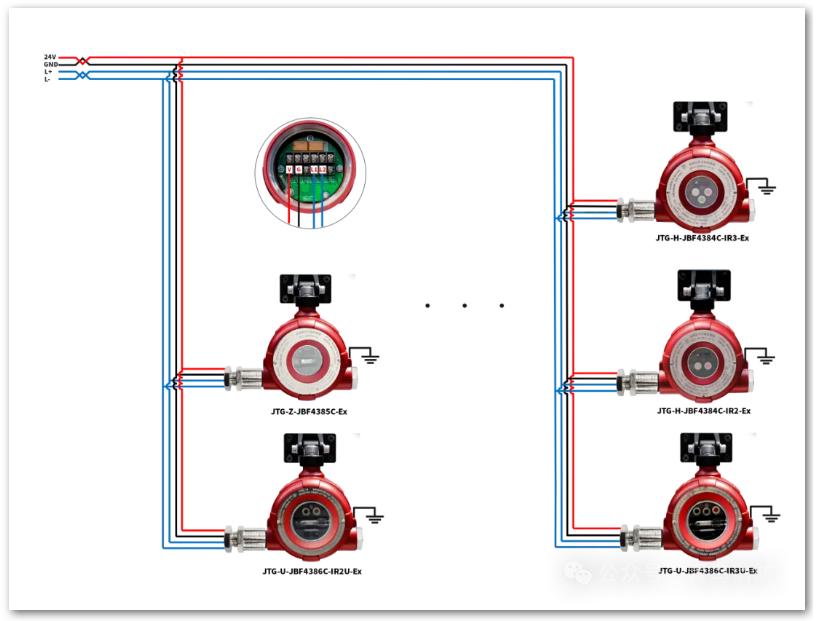

点型红外火焰探测器、点型紫外火焰探测器：JTG-U-JBF4386C-IR2U-Ex、JTG-U-JBF4386C-IR3U-Ex
手拉手
分支
非编址型：
点型红外火焰探测器：JTG-H-JBF4384-Ex
点型紫外火焰探测器：JTG-Z-JBF4385-Ex
点型红外火焰探测器、点型紫外火焰探测器：JTG-U-JBF4386-Ex

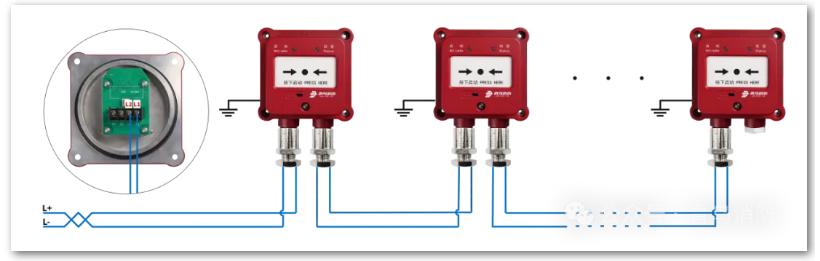

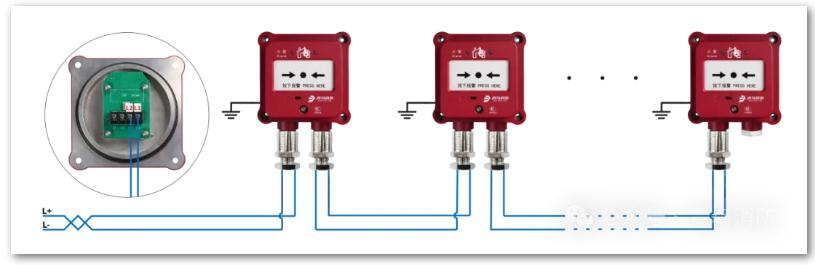

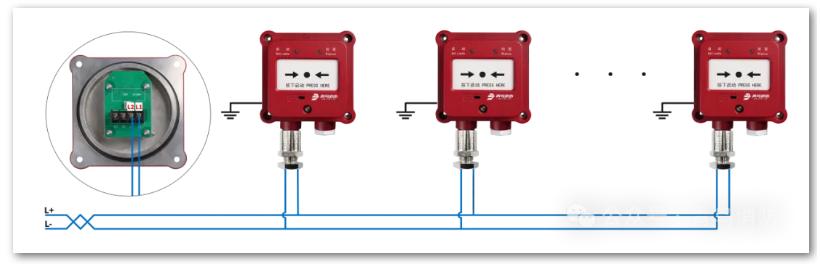

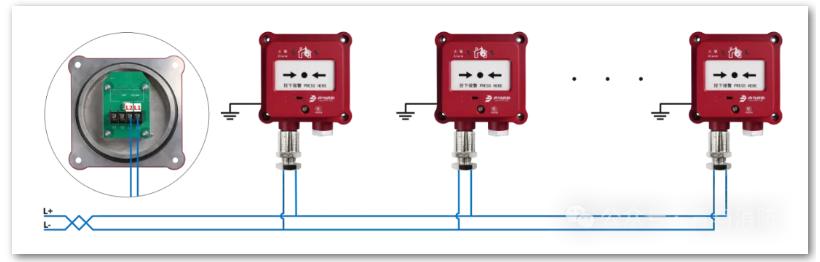

J-SAB-JBF4121G-Ex手动火灾报警按钮接线图
手拉手
分支
JBF4123G-Ex消火栓按钮接线图
手拉手
分支

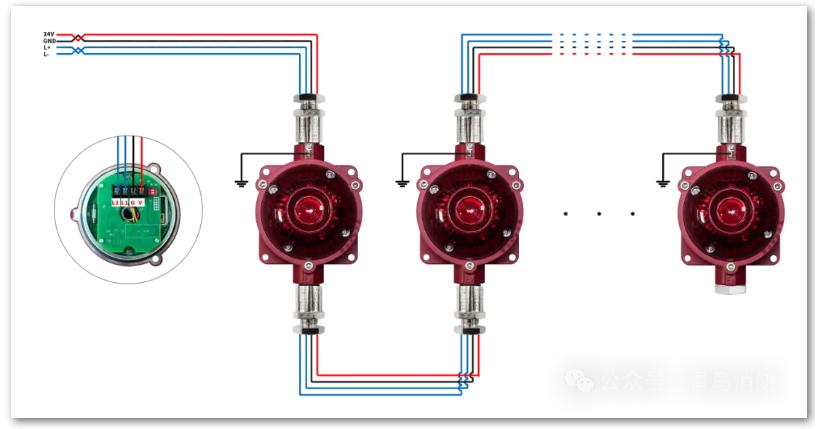

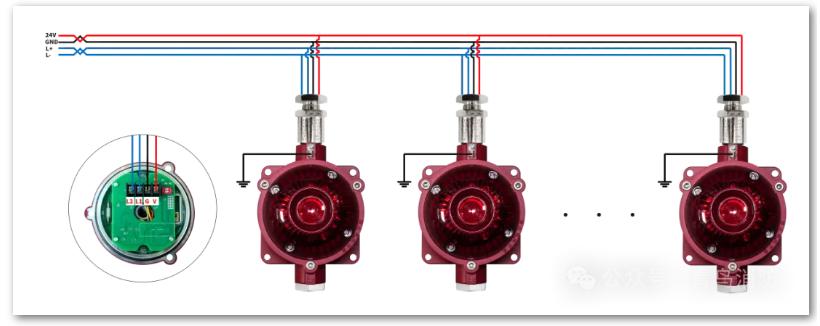

JBF4374-Ex火灾声光警报器接线图
手拉手
分支
JBF5141CG-Ex模块接线图

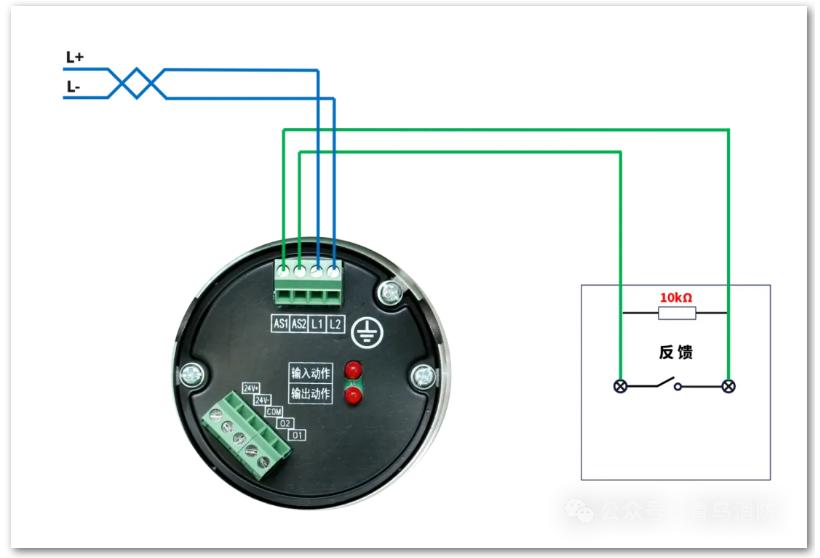

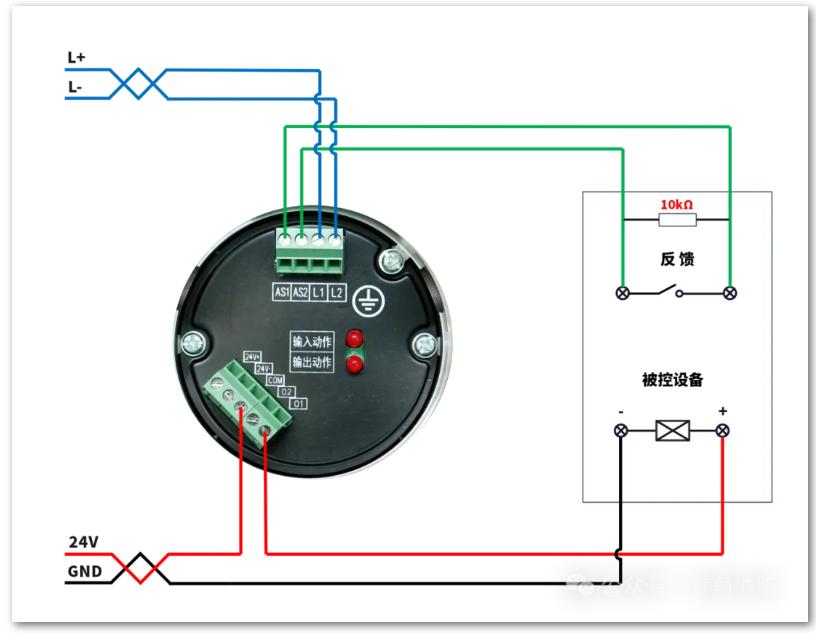

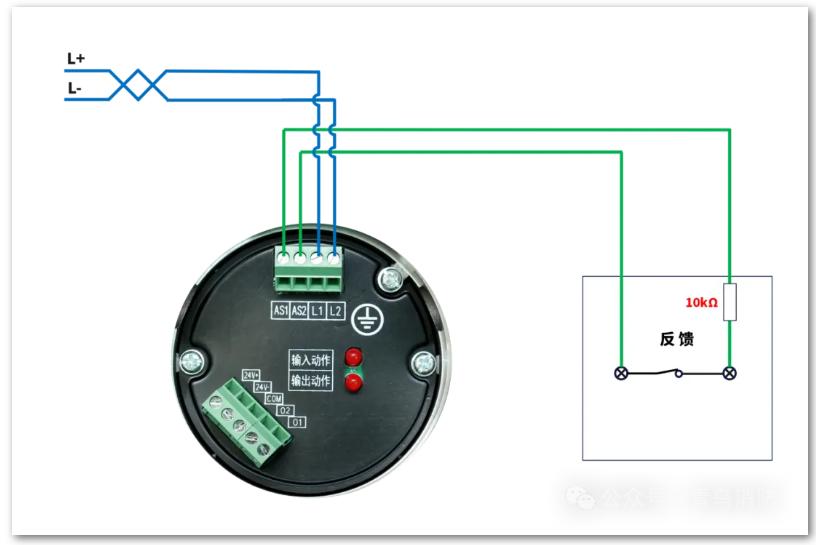

JBF5141CG-Ex作为输入模块的接线方式
监视无源闭合应答的现场设备
监视无源断开应答的现场设备

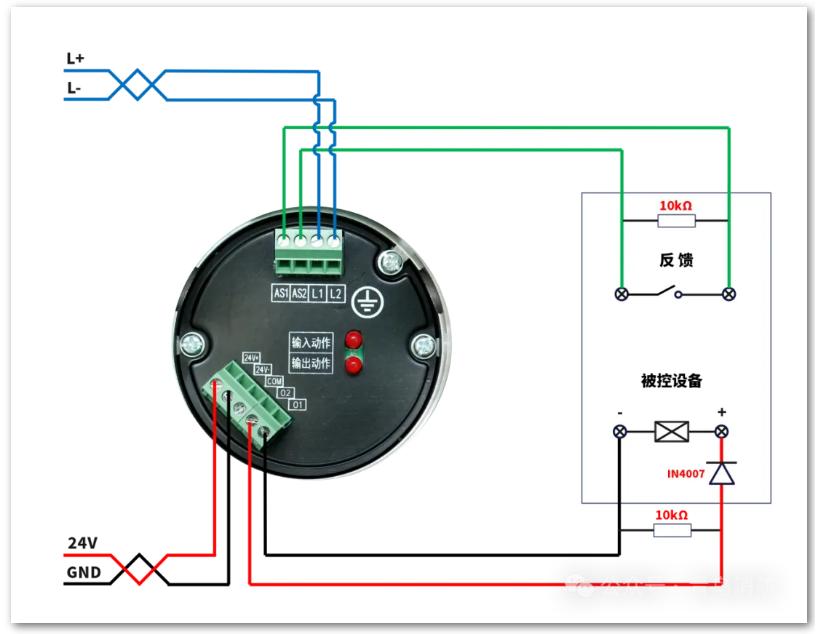

JBF5141CG-Ex作为输入输出模块的接线方式

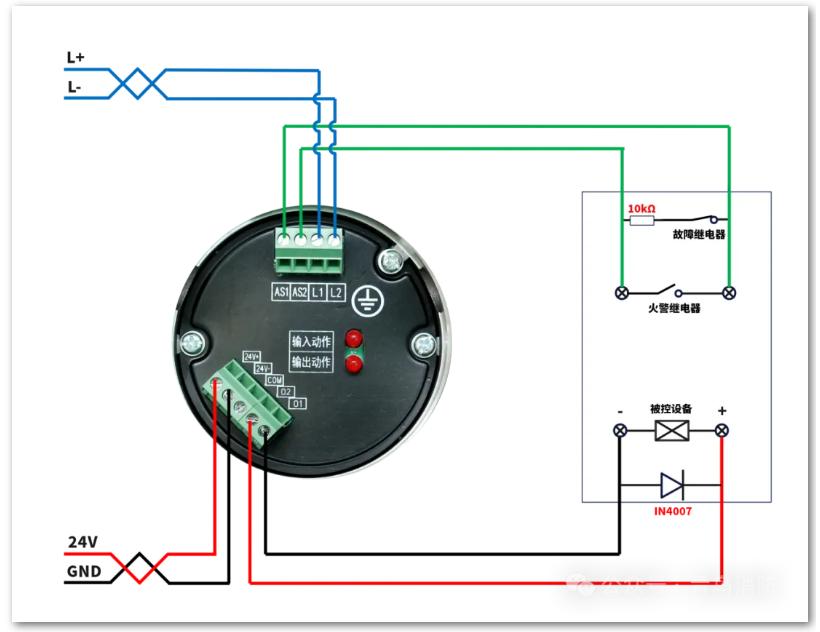

触点无源输出
触点有源输出

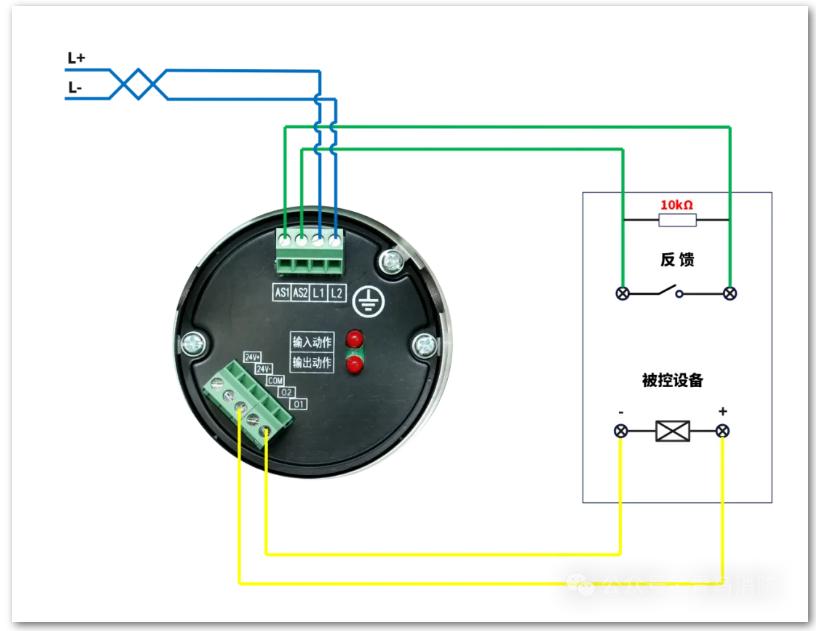

有源输出
JBF5141CG-Ex作为中继模块的接线方式
